2025年4月28日電工電子技能實訓考核平臺（雙工位）

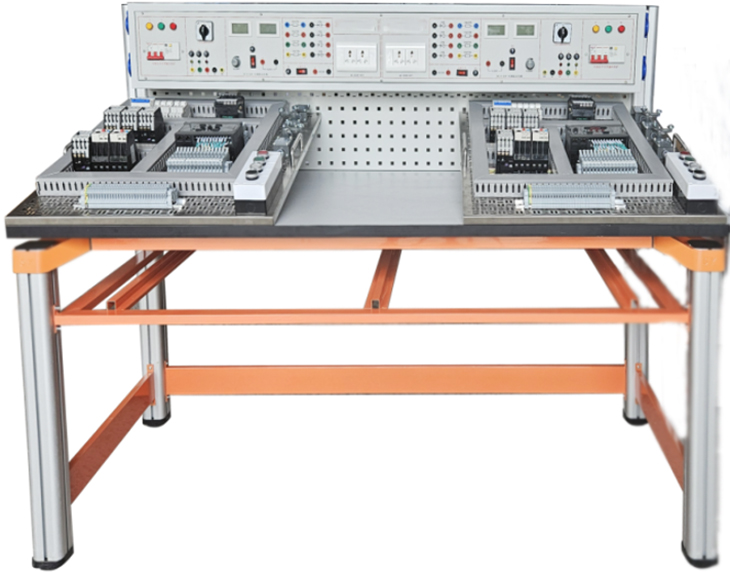

SBGZX-101A電工電子技能實訓考核平臺

一、概述

電工電子技能實訓考核平臺由實訓桌、網孔板等組成。操作者根據實訓線路進行元器件的布局、安裝、走線，接近工業現場，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選項目選擇相應的元器件。電工電子技能實訓考核系統是集培訓、實訓、考核為一體的多功能設備。適用于各類院校、企業職工職業培訓的教學培訓、實操考核。該設備采用模塊化組合設計，主要由三大部分組成，包括網孔板實訓套件、智能控制技術操作平臺等組成。

電工電子技能實訓考核實訓裝置以綜合實訓為目的，是實驗室的基礎部分，網孔板實訓套件根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊、不同項目的實訓，實訓裝置適用范圍廣，可完成的教學內容和實訓項目多。

二、電工電子技能實訓考核設備技術指標

1. 外型：實訓臺尺寸1640mm×750mm×1200mm；

2. 實訓臺架的材料：鋼板、鋁合金結構；

3. 電源：1)輸入：三相AC 380V ±10% 50HZ 三相五線；

2)固定交流輸出：三相五線380V 接插式2組、220V插座式2組，均通過組合開關進行關斷。

4.整流二極管2組：提供整流二極管1N5408四個，用于能耗制動電路。

5.可調直流輸出2路： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；固定DC24V/2A電源2組。

6.功率電阻2組：提供75Ω/75W功率電阻6個，用于降壓?jiǎn)?dòng)電路，提供10Ω/25W功率電阻兩個，用于能耗制動電路。

7. 保護2組：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。每個工位電源面板設有急停按鈕。

四、產品組成:電工電子技能實訓考核平臺由實訓桌、實訓屏、電腦桌、電氣元器件等組成。

五、參考實訓項目

（一）電工電氣控制實訓

1）三相異步電動機直接啟動控制

2）三相異步電動機接觸器點動控制線路

3）三相異步電動機接觸器自鎖控制線路

4）三相異步電動機Y/△自動控制線路

5）接觸器聯鎖的正反轉控制線路

6）按鈕聯鎖的三相異步電動機正反轉控制線路

7）雙重聯鎖的三相異步電動機正反轉控制線路

8）三相異步電動機多地控制

9）工作臺自動往返控制線路

10）三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路

11）三相異步電動機能耗制動控制線路

12）按鈕切換的雙速電動機控制電路連接實訓；

13）時間繼電器切換的雙速電動機控制電路連接實訓；

（二）機床控制實訓考核

1.車床電氣控制電路故障現象：

1)全部電機均缺一相，所有控制回路失效；

2)主軸電機缺一相；

3)主軸電機缺一相；

4)M2、M3電機缺一相，控制回路失效；

5)冷卻泵電機缺一相；

6)冷卻泵電機缺一相；

7)刀架快速移動電機缺一相；

8)刀架快速移動電機缺一相；

9)除照明燈外，其它控制均失效；

10)控制回路失效；

11)指示燈亮，其它控制均失效；

12)主軸電機不能起動；

2.銑床電氣控制電路故障現象：

1)主軸電機正、反轉均缺一相，進給電機、冷卻泵缺一相，控制變壓器及照明變壓器均沒電；

序號	部件名稱	功能及技術參數	數量
1	實訓桌	1.桌子臺面板采用E1級三聚氰胺復面合成板，臺面厚度約25mm。 2.采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約750mm，桌面板下設有用于存放網孔板的空格。 3.立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。立柱往上延伸用于固定實訓屏和網孔板掛架型材。 4.C字形鋁壓成型構件為左、右對稱件，外形約160×166×70mm，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。 5.后立柱往上延伸，用于固定實訓屏和工具掛板，工具掛板設有網孔板掛鉤，可以使網孔板傾斜放置在臺面上，方便電器元件的安裝固定。	1套
2	實訓屏	鋼制結構，表面氧化噴塑處理，電源輸出包含固定交流輸出：三相五線380V 接插式2組、220V插座式2組，均通過組合開關進行關斷；可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；固定DC24V/2A電源2組；提供降壓?jiǎn)?dòng)電阻6個，能耗制動電阻2只，提供整流二極管1N5408四個，用于能耗制動電路。另提供單相220V單元插座用于給電腦的供電。	1套
4	網孔板	600*700mm 不銹鋼網孔板屏，安裝把手，加厚設計。實訓網孔板用于電氣元件的安裝和固定。	2塊
5	機床電路故障排除考核模塊	車床故障考核電路模塊：掛箱面板上安裝有面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在面板表面，可以很直觀的觀看它們的動作情況。按鈕、指示燈等設有測試點，學生可以隨時進行測量。三相交流380V±10%輸入，三相電源和三相電機接口均采用安全插座，安全、方便。	1套
5	機床電路故障排除考核模塊	銑床故障考核電路模塊：掛箱面板上安裝有面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在面板表面，可以很直觀的觀看它們的動作情況。按鈕、指示燈等設有測試點，學生可以隨時進行測量。三相交流380V±10%輸入，三相電源和三相電機接口均采用安全插座，安全、方便。	1套
6	斷路器	額定電流:16A;極數: 3P	2個
7	控制變壓器	BK50
8	熔斷器	RT28-32X 1P	10個
9	熔斷器保險芯	5A 10*38	10個
10	交流接觸器	工作電壓AC24V，工作電流 9A，絕緣電壓690V，觸點：2常開2常閉，安裝方式導軌和螺釘安裝，	8個
11	熱過載繼電器	NR4-63 1.6-2.5A	4個
12	四孔按鈕盒	按鈕盒4位	2個
13	按鈕紅色	紅色，一常開一常閉，平頭式	2個
14	按鈕綠色	綠色，一常開一常閉，平頭式	2個
15	按鈕白色	白色，一常開一常閉，平頭式	2個
16	按鈕黑色	黑色，一常開一常閉，平頭式	2個
17	行程開關	單輪式、自動復位，一常開一常閉雙輪自鎖各4個	8個
18	編程電纜	3米	2條
19	終端固定件	終端固定件	2套
20	灰色端子	帶保險	60位
20	2.5mm²灰色端子	UK2.5B 灰色；額定橫截面：2.5mm²，寬2.2mm，長48.5mm，端板寬度2.2mm，	58位
21	2.5mm²黃綠色端子	2.5mm²黃綠色端子	2位
22	快速標記條	打印字符1-30	2條
23	耗材	線槽、導軌、安裝螺絲等	1批
24	實訓線路板	1、電子報警器的焊接與調試 2、電子門鈴電路的焊接與調試 3、光控電路的焊接與調試 4、光控電路開關的焊接與調試 5、航標燈的焊接與調試 6、家用臺燈調光電路的焊接與調試 7、排風扇自動啟閉電路的焊接與調試 8、閃光燈的焊接與調試 9、溫控電路的焊接與調試 10、音樂門鈴電路的焊接與調試 11、六管超外差式調頻收音機的焊接與調試 12、LED數字電子鐘的焊接與調試 13、多路搶答器等實訓線路板的焊接與調試	1套
25	實訓工具套件	剝線鉗1把、尖嘴鉗1把、小十字螺絲刀1把、大十字螺絲刀1把、小一字螺絲刀1把、大一字螺絲刀1把、小鑷子1把、剪刀1把、恒溫電烙鐵及烙鐵架1套、焊錫絲1圈、吸錫器1把。	1套
