2025年4月20日

光機電一體化實訓考核平臺,光機電一體化實訓設備

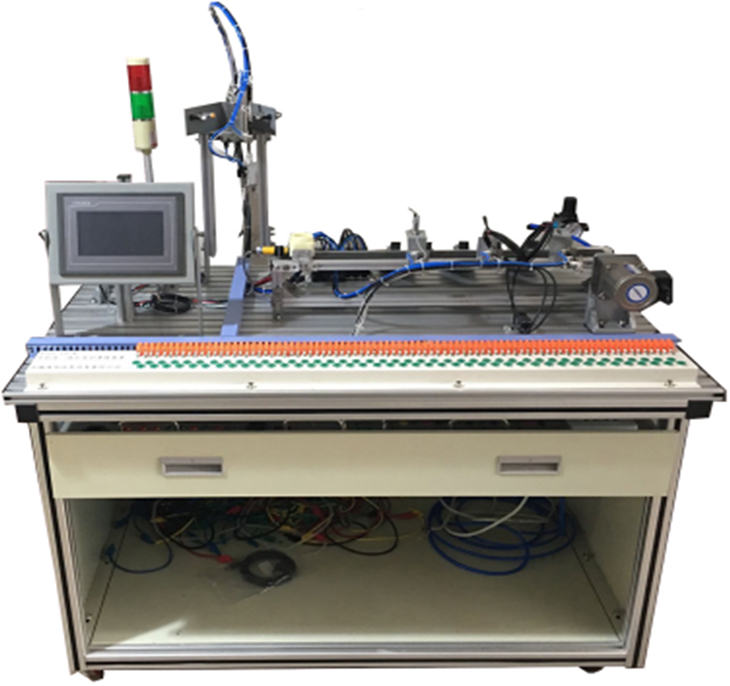

SBJY-338型光機電一體化實訓考核裝置

一、光機電一體化實訓設備概述

光機電一體化實訓考核設備適合機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的必修課程模塊《可編程控制器技術》、《電器及PLC控制技術》或選修課程模塊、《PLC及其應用》的教學與實訓。

光機電一體化實訓設備主要包括實訓臺架、典型的機電一體化設備的機械部件、PLC模塊、變頻器模塊、按鈕模塊、電源模塊、模擬生產設備實訓模塊、接線端子排和各種傳感器等組成。整體結構采用開放式和拆裝式，實訓裝置用于機械部件組裝，可根據現有的機械部件組裝生產設備，也可添加機械部件組裝其他生產設備，使整個裝置能夠靈活的按教學或競賽要求組裝具有生產功能的機電一體化設備。

(圖片僅供參考)

二、光機電一體化實訓考核設備技術參數

1、交流電源：三相五線 AC 380 V±10% 50Hz；

2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；

3、外形尺寸：長×寬×高=1200mm×800mm×1500mm；

4、整機功耗：≤1.5 kVA；

5、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線

三、功能特點

設備采用鋁合金導軌式實訓臺，模塊采用標準結構和抽屜式模塊放置架，互換性強；按具有生產性功能和整合學習功能的原則確定模塊內容，使教學或競賽時可方便的選擇需要的模塊。

設備的PLC模塊的I/O 端子、變頻器的接線端子、各常用模塊與PLC的連接端子，均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子排連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。

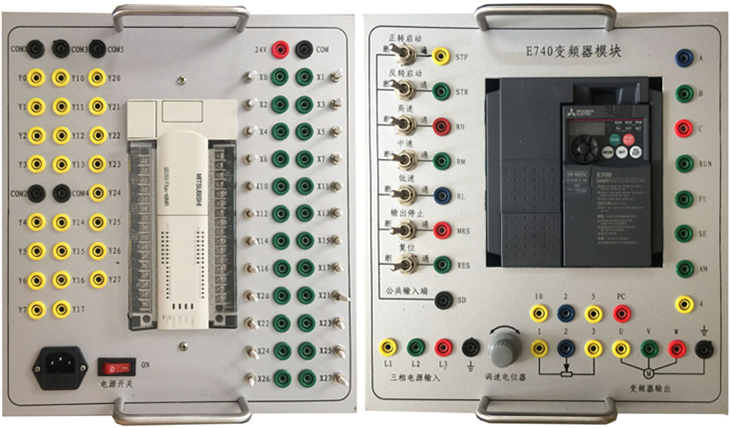

（1）PLC、變頻器及觸摸屏模塊：PLC PLC 48點I/O繼電器輸出；變頻器采用FR-E740系列、0.75KW；模塊材料要求：高強度塑料外殼、重量輕，面板是鋁塑板，圖案、文字符號采用進口油墨絲印。人機界面采用GT1672-VNBA彩色觸摸屏，配套安裝支架，支架可固定與實訓臺架鋁合金臺面上。

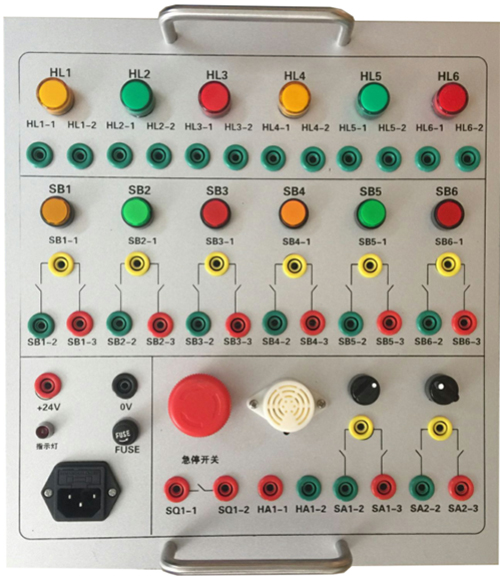

（2）電源模塊：包括三相電源總開關（帶漏電和短路保護）1個，熔斷器3只，單相電源插座2個，安全插座5個；按鈕模塊：24 V/6 A、12 V/2 A各一組；急停按鈕1只，轉換開關2只，蜂鳴器1只，復位按鈕黃、綠、紅各1只，自鎖按鈕黃、綠、紅各1只，24V指示燈黃、綠、紅各2只；鐵質模塊，尺寸：300×285mm.。

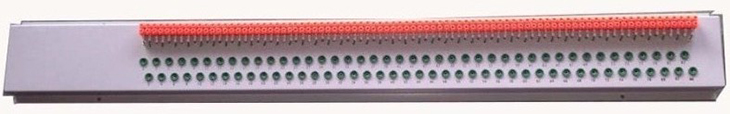

（3）一體化接線排：接線排殼體上兩側相對設置有一初級接線區（接線端子）和一次級接線區（安全插座）；接線端子與對應的安全插座通過導電彈性件連接；接線排殼體邊緣卷折，設有固定用的螺孔，可以通過螺絲桿固定在實訓桌上。

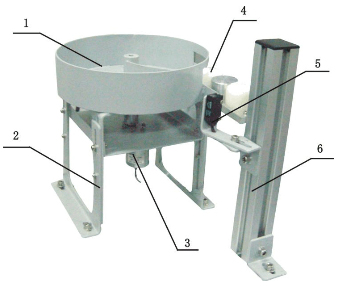

（4）送料裝置：圓型的送料盤，邊緣開有一出料口；通過送料盤機架與實訓臺固定；送料盤底部裝有直流減速電機，作為旋轉動力，并通過連軸器與送料盤內部的螺旋葉片連接；送料槽其一段與出料口相連接。調整立柱上裝有一載料臺，高度與出料口平齊，通過光電傳感器檢測是否有物料。

1-轉盤 2-調節支架 3-直流電機 4-物料 5-出料口傳感器 6-物料檢測支架

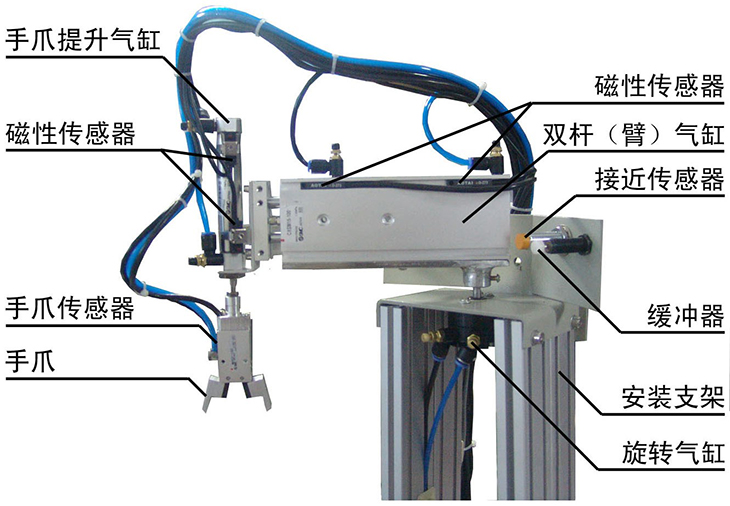

（5）氣動機械手裝置：四自由度氣動機械手，氣缸及附屬傳感器；氣動手臂兩側裝有2個限位擋板，擋板上裝有電感傳感器、緩沖閥，進行對手臂的旋轉限位。整個搬運機構能完成四個自由度動作，手臂伸縮、手臂旋轉、手爪上下、手爪松緊。

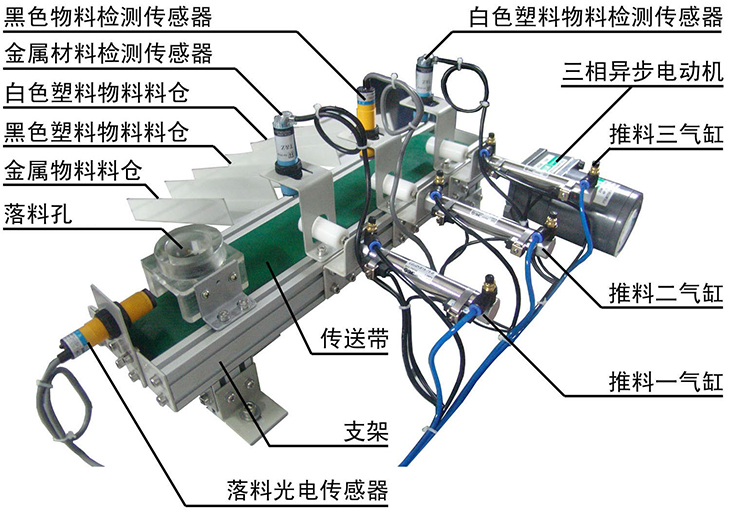

（6）物料分揀裝置：傳送帶通過三相異步電動機驅動，在傳送帶端點處設計有落料口，通過光電傳感器檢測物料；傳送帶上裝有三個出料槽，對應位置有電感傳感器、光纖傳感器等同時正對料槽位置裝有推料氣缸，共計三個氣缸。傳送帶采用可拆卸的鋁合金支架。

（7）設備臺架：采用鋁合金導軌式實訓臺，以經氧化處理的高材質20mm×80mm、30mm×60mm鋁合金作為設備主要框架材料，實訓臺采用單面單抽屜結構，采用拉出式的抽屜結構，底部裝有4個導向輪，方便實訓臺架移動， PLC、變頻器等模塊可以放置在抽屜上，整體結構為開放式和可拆裝式。外形尺寸為：1200mm×800mm×840 mm。

四、光機電一體化實訓項目

光機電一體化實訓考核裝置用于教學，可按工作過程導向，工學結合的模式規劃教學活動，完成以下工作任務：

1. 氣動系統的安裝與調試項目：

選用該裝置配置的單出桿氣缸、單出雙桿氣缸、旋轉氣缸等氣動執行元件和單控電磁換向閥、雙控電磁換向閥和磁性開關等氣動控制元件，可完成下列氣動技術的工作任務：

氣動方向控制回路的安裝；

氣動速度控制回路的安裝；

擺動控制回路的安裝；

氣動順序控制回路的安裝；

氣動機械手裝置的安裝；

氣動系統安裝與調試；

2. 電氣控制電路的安裝和PLC程序編寫項目：

選用該裝置配置的PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列PLC應用技術工作任務：

電動機正反轉控制電路的連接與控制程序編寫；

電動機調速控制電路的連接與控制程序編寫；

氣動方向控制程序編寫；

氣動順序動作控制程序編寫；

氣動機械手控制程序編寫；

皮帶輸送機控制程序編寫；

機電一體化設備控制程序編寫；

自動生產線控制程序編寫。

3. 機電設備安裝與調試項目

選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：

序號	名稱	主要技術指標	數量	單位
1	實訓桌	1200×800×840 mm	1	張
2	觸摸屏模塊	昆侖通態TPC7062KX7寸彩色觸摸屏	1	塊
3	PLC模塊	三菱FX3U-48MR模塊輸入輸出口已連接至表面板接線端子上	1	臺
4	變頻器模塊	FR-E740-0.75kw變頻器輸入輸出口已連接至面板上接線端子	1	臺
5	電源模塊	三相電源總開關（帶漏電和短路保護）1個，熔斷器3只，單相電源插座2個，安全插座5個；	1	塊
6	按鈕模塊	24 V/6 A、12 V/2 A各一組；急停按鈕1只，轉換開關2只，蜂鳴器1只，復位按鈕黃、綠、紅各1只，自鎖按鈕黃、綠、紅各1只，24V指示燈黃、綠、紅各2只；	1	套
7	物料傳送機部件	直流減速電機（24V，輸出轉速15轉/分）1臺，送料盤1個，物料導槽1個，支撐架1個 、單出桿氣缸1只，光電開關1只，安裝支架1個，雙控電磁換向閥24V ，1只，磁性開關2只	1	套
8	氣動機械手部件	單出雙桿氣缸1只，單出桿氣缸1只，氣手爪1只，旋轉氣缸1只，電感式接近開關2只，磁性開關5只，緩沖閥2只，非標螺絲2只，雙控電磁換向閥4只；	1	套
9	皮帶輸送機部件	三相減速電機（380V，輸出轉速40r/min）1臺，平皮帶70×1500 mm 1條，安裝支架1個，單出桿氣缸2只，金屬傳感器1只，光電開關1只，電容接近開關1只，磁性開關4只，物件導槽2個，單控電磁換向閥1只，雙控電磁換向閥1只	1	套
10	物件分揀部件	單出桿氣缸3只，金屬傳感器1只，光傳感器2只，磁性開關6只，物件導槽3個，單控電磁換向閥3只	1	套
11	接線端子模塊	接線端子和安全插座	1	塊
12	物料	金屬5個，尼龍黑白各5個	15	個
13	安全插線	按實訓項目要求提供	1	套
14	氣管	Φ4\Φ6	1	套
15	PLC編程線纜	長1500mm；作為通訊電纜的延長線	1	條
16	PLC編程軟件		1	套
17	觸摸屏與計算機通信線	長2000mm；作為仿真實訓單元與計算機間的通訊	1	條
18	觸摸屏與PLC通信線	用與PLC和觸摸屏通訊	1	條
19	配套工具	一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個；斜口鉗1把;壓線鉗1把；	1	套
20	產品配套光盤		1	套
21	線架		1	個
22	電腦推車	800mm×700mm×780mm鋼木結構	1	臺

序號	名稱	主要技術指標	數量	單位
1	扎帶		1	包
2	紅色插針		0.5	包
3	藍色插針		0.5	包
4	絕色插針		0.5	包
5	黃色插針		0.5	包
6	橙色氣管	Φ4	20	米
7	藍色氣管	Φ4	20	米
8	節流閥	Φ4	5	只
9	快速接頭	Φ4	6	只
10	磁性開關		3	只
11	緩沖器		2	只
12	非標螺絲		2	只
13	方形螺母	Φ4	20	個
14	螺絲M4		20	個
15	電感傳感器		1	個
