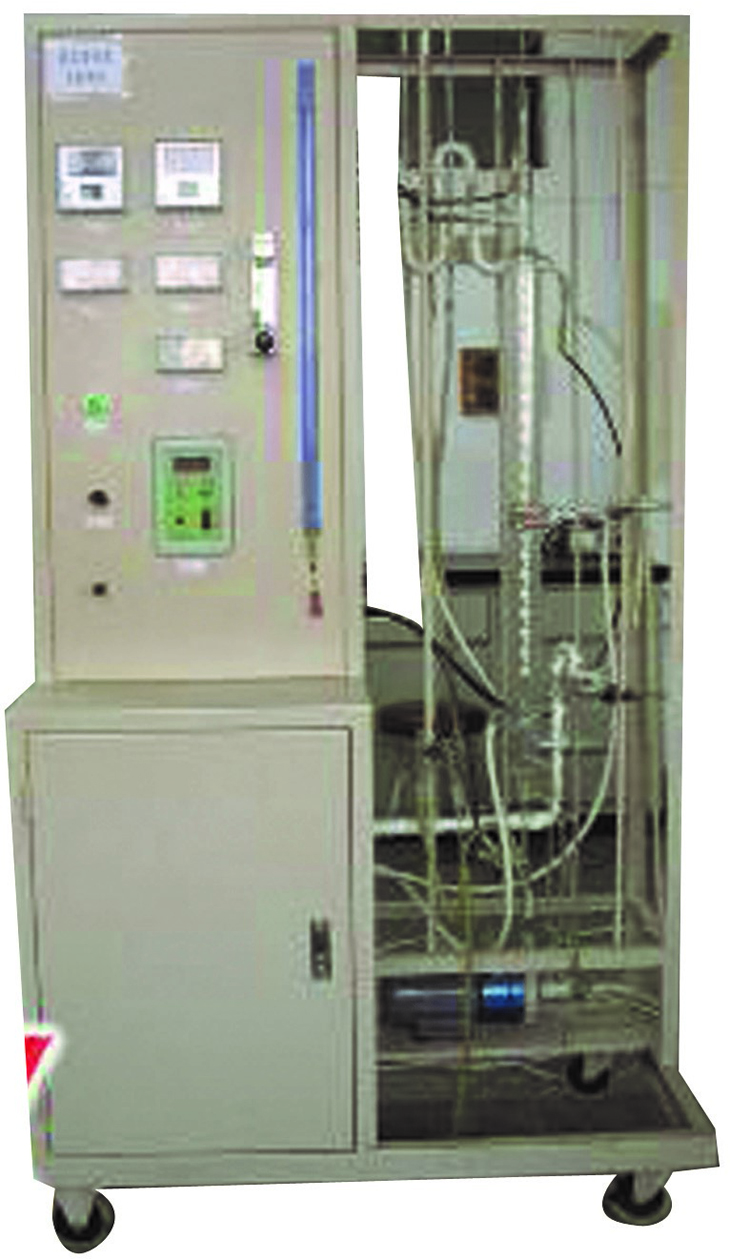

SBGY-332圓盤塔二氧化碳吸收液膜傳質系數測定裝置
|
技術指標 |
說 明 |
|||
|
裝置功能 |
1. 掌握氣液吸收過程液膜傳質系數的測定方法。 2. 了解圓盤塔結構及操作。 3. 根據實驗數據求出液膜傳質系數與液流速率之間關系式。 |
|||
|
主要配置 |
水泵、高位槽、轉子流量計、皂膜流量計、圓盤塔、水飽和器、U型測壓管、超級恒溫槽、不銹鋼框架及控制屏。 |
|||
|
公用設施 |
水：裝置自帶恒溫水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。 電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 實驗溫度：室溫；實驗體系：CO2～水；水流速：4～14L/h |
|||
|
技術參數 |
1、圓盤塔中的圓盤為素瓷材質，圓盤塔內系一根不銹鋼絲串連四十個相互垂直交叉的圓盤而成。每一圓盤的尺寸為直徑φ14.3 mm，厚度4.3 mm。 2、蓄水箱：容積約60L，304不銹鋼材質。 3、超級恒溫槽：功率1.0KW，常溫-60℃。 4、水泵：微型磁力泵，流量12L/min，揚程6m，功率30W。 5、皂膜流量計范圍：0-50ml,轉子流量計范圍：1.6～16L/h。 6、智能溫控儀表、固態調壓器、固態繼電器控制，溫度控溫精度±5℃。 7、各項電路指示、操作均在控制屏面板進行。 8、控制屏面板及實驗臺架為304不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。 9、外形尺寸：1000×500×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。 |
|||
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
液體流量 |
轉子流量計 |
轉子流量計 |
手動調節 |
|
|
CO2流量 |
皂膜流量計 |
就地顯示 |
手動調節 |
|
|
氣體壓力 |
U型壓力計 |
就地顯示 |
無 |
|
|
恒溫水浴加熱溫度 |
PT100鉑電阻 |
數字溫度控制儀 |
固態調壓模塊 |
|
|
液相溫度 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
|
|
液相溫度 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
|
|
