2025年3月25日西門子PLC綜合實訓平臺,PLC綜合實訓裝置

SBPLC-05D西門子PLC綜合實訓平臺

一、基礎信息

西門子PLC綜合實訓平臺、西門子PLC綜合實訓裝置能做到一機多用、資源共享、便于管理、PLC部分模擬實際工業控制過程中典型的控制對象，它形象生動的演示了PLC的整個執行過程。能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。產品采用集成式，便于實驗項目擴展和用戶第二次開發。自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。

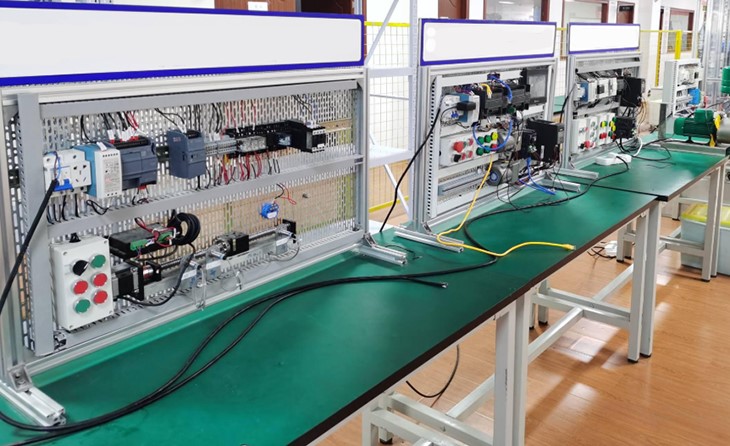

參考圖

二、技術參數:

（1）鋁合金電氣實驗桌

鋁合金電氣實驗桌四套及背板四套，尺寸：桌子的長寬高為1400mm×700mm×850mm（±50mm），桌面帶有防靜電膠墊，桌面厚度為25mm；桌上背板高為850mm，長為1400mm。桌子腳上安裝四個輪子（固定輪兩個，萬向輪兩個），可以以人工方式推走，到位后輪子帶制動可固定不動。

桌子支腿上下部均需要安裝橫檔，支腿用鋁型材80mm×80mm，橫檔材料用鋁型材40mm×40mm。桌面材料用鋁板，厚度4mm，桌面下方先鋪設25mm多層實木桌面，以加強強度。

背板主框架用鋁型材40mm×40mm構建，背板用材料用鋁板，厚度4mm。

（3）電氣實驗桌及實訓設備

按照實訓需求參考圖樣，在桌子和背板上合理設計布局，規范安裝器件，并負責實訓控制器件、設備的安裝，接線及標識、調試，提供導軌、線槽、電纜等相關輔材，提供電氣安裝原理圖。實驗桌和背板的設計要方便器件安裝位置的調整及新增器件的安裝、接線及調試。實訓器件的型號、數量及產品質量滿足所列清單要求。

（4）實訓功能

通過安裝調試具備車間生產線控制系統相類似的實訓及實驗功能，可以實現與車間在用控制系統相同的組態及控制等實訓功能。

	名稱	詳細技術參數或規格型號要求	單位	數量	備注
實訓臺配套器材	萬能安裝網孔板	網孔板外形參考尺寸：800mm×600mm（±50mm），豎直式，帶不銹鋼安裝支架，白色	套	1
	桌子	尺寸1400mm×700mm×850mm（±50mm）	臺	1	胡桃木桌面，不帶抽屜，電腦主機懸空掛在桌面下
	凳子	長33寬24高50CM 防靜電凳面(免安裝) 加粗加厚	把	2
	電腦	1、酷睿i5-14500處理器； 2、32G DDR4 3200MHz內存； 3、512G 固態硬盤； 4、8G 獨立顯卡； 5、23英寸液晶顯示屏，分辨率1920*1080，HDMI和VGA雙接口； 6、千兆有線網卡； 7、不大于8L超迷你機箱； 8、Windows 11正版操作系統； 9、有線鍵鼠套裝； 10、三年保修及三年上門服務 11.帶教學自動還原系統	臺	1	建議聯想(自備）
實訓臺主控單元	PLC及數字量擴展模塊	PLC具有8個24V DC 數字輸入和6個個 24V DC 數字輸出，以及 2 路 0-10V DC 的模擬量輸入。配套下載線，數字量擴展模塊16路輸入和16路輸出	臺	1	西門子1212CDC/DC/DC和擴展模塊SM1223 6ES7212-1AE40-0XB0CPU
實訓臺主控單元	觸摸屏	7寸，24V供電，帶網口和RS485接口，帶下載線、數據線和網口通訊的一體化觸摸屏，配套與PLC通訊線	臺	1	昆侖通泰TPC7022，7寸,配長螺絲能懸空固定在網孔板上
實訓臺變頻器實訓單元	變頻器	400W,帶操作面板，單相220V輸入，50HZ，三相輸出:AC220V,0-400HZ	臺	1	臺達VFD-M 0.4KW 230V 1/3PHASE
	變頻用三相交流異步電動馬達	15W,三相輸入AC220V,0.27A ,1400rpm	臺	1	教學使用的電機，不宜過大
	小型輸送機桌面微小型(定制）	傳送帶長1000mm，帶三個接近開關	臺	1	能放在桌面上
實訓臺步進實訓單元	步進驅動器	42驅動器。1-32細分，0.5-4A,9-40VDC	臺	1	與步進電機，絲桿定制
	步進電機	42步進電機，3000rpm	臺	1
	絲桿套裝	與步進電機配套的絲桿，行程500mm，帶編碼器，刻度尺、原點接近開關、限位接近開關，帶在網孔板上安裝支架	套	1
實訓臺伺服實訓單元	伺服驅動器	功率100W,輸入220-230V 1PH 50/60HZ 0.69A,輸出110V, 0-250HZ, 0.9A,尺寸155X161X60mm，配備帶動力線，編碼器電纜線，CN1信號插頭電纜	套	1	臺達伺服驅動器100W，ASD-B2-0121-B
實訓臺伺服實訓單元	伺服電機（與伺服驅動器配套）	功率100W,輸入VAC110,輸出3000r/min,0.32Nm, 0.9A,尺寸125X39X52mm，電機軸上配備旋轉刻度盤	套	1	臺達伺服電機100W, ECMA-C20401GS
實訓臺PID溫度閉環控制單元	溫度傳感器	熱電阻PT100/CU50,測量范圍0-100度，線長1000mm	個	1
	溫度變送器	PT100,電壓24VDC,精度2%FS,輸出信號0-10V	個	1
	固態繼電器	單相固態繼電器，電流：25A AC24-380V	個	1
	定制的PTC電加熱板	采用干燒型的（尺寸50X28.5mm,鋁殼，耐高溫導線，加熱電壓24V,干燒功率7W,最大功率45W），帶隔熱板。	個	1	型號DZ-B-77*62
實訓臺電工附件（打包耗材報價也行）	空氣斷路器2P	額定10A	個	35
	單相漏電保護器	額定10A	個	35
	急停開關		個	35
	開關電源	220V交流電轉24V直流電，單路輸入，雙路輸出	個	35
	交流接觸器	220V,絕緣電壓690V,工作電流9A-95A,導軌式安裝	個	35	型號：CJX2-1210
	中間繼電器	帶燈，線圈DC6V-24V,線圈功率0.9W	個	175
	按鈕	自復位按鈕開關	個	140
	LED指示燈		個	175
	電氣安裝標準卡軌	國標0.8厚，1米長	個	35
	線槽	防火阻燃pvc線槽，高35*寬35 64米/箱	箱子	1
	螺絲	與網孔板配套	袋	1
	螺母		袋	1
	電工工具		套	1
	端子排			1
	線材		捆	1
	網線		捆	1
	線鼻子		袋	1
	卡軌	標準軌道卡規卡槽，50cm	根	35
