SBPLC-05D西門子PLC綜合實訓平臺
一、基礎信息
西門子PLC綜合實訓平臺、西門子PLC綜合實訓裝置能做到一機多用、資源共享、便于管理、PLC部分模擬實際工業控制過程中典型的控制對象，它形象生動的演示了PLC的整個執行過程。能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。產品采用集成式，便于實驗項目擴展和用戶第二次開發。自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。

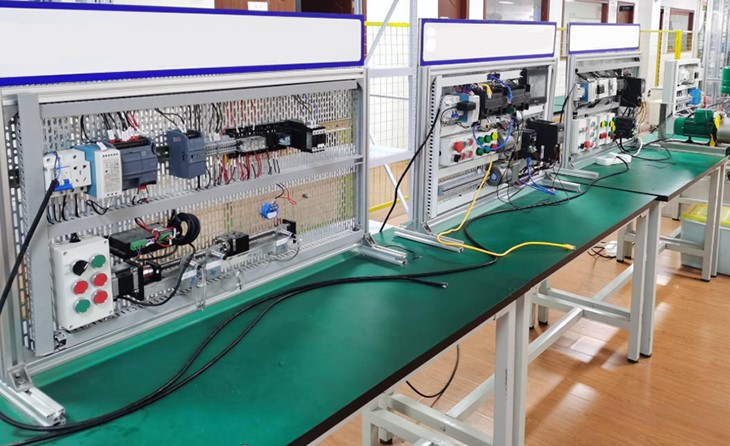

參考圖
二、技術參數:
（1）鋁合金電氣實驗桌
鋁合金電氣實驗桌四套及背板四套，尺寸：桌子的長寬高為1400mm×700mm×850mm（±50mm），桌面帶有防靜電膠墊，桌面厚度為25mm；桌上背板高為850mm，長為1400mm。桌子腳上安裝四個輪子（固定輪兩個，萬向輪兩個），可以以人工方式推走，到位后輪子帶制動可固定不動。
桌子支腿上下部均需要安裝橫檔，支腿用鋁型材80mm×80mm，橫檔材料用鋁型材40mm×40mm。桌面材料用鋁板，厚度4mm，桌面下方先鋪設25mm多層實木桌面，以加強強度。
背板主框架用鋁型材40mm×40mm構建，背板用材料用鋁板，厚度4mm。
（3）電氣實驗桌及實訓設備
按照實訓需求參考圖樣，在桌子和背板上合理設計布局，規范安裝器件，并負責實訓控制器件、設備的安裝，接線及標識、調試，提供導軌、線槽、電纜等相關輔材，提供電氣安裝原理圖。實驗桌和背板的設計要方便器件安裝位置的調整及新增器件的安裝、接線及調試。實訓器件的型號、數量及產品質量滿足所列清單要求。
（4）實訓功能
通過安裝調試具備車間生產線控制系統相類似的實訓及實驗功能，可以實現與車間在用控制系統相同的組態及控制等實訓功能。
三、可實訓項目
1.PLC基本邏輯指令練習
2.變頻器參數設置練習
3.變頻器外部接線練習
4.變頻器操作面板啟停練習
5.變頻器外部端子啟停練習
6.變頻器外部端子多段速練習
7.變頻器模擬量練習
8.PLC伺服電機控制
9.PLC溫度控制
四、西門子PLC綜合實訓設備主要配置
|
|
名稱 |
詳細技術參數或規格型號要求 |
單位 |
數量 |
備注 |
|
實訓臺配套器材 |
萬能安裝網孔板 |
網孔板外形參考尺寸：800mm×600mm（±50mm），豎直式，帶不銹鋼安裝支架，白色 |
套 |
1 |
|
|
桌子 |
尺寸1400mm×700mm×850mm（±50mm） |
臺 |
1 |
胡桃木桌面，不帶抽屜，電腦主機懸空掛在桌面下 |
|
|
凳子 |
長33*寬24*高50CM 防靜電凳面(免安裝) 加粗加厚 |
把 |
2 |
|
|
|
電腦 |
1、酷睿i5-14500處理器； |
臺 |
1 |
建議聯想(自備） |
|
|
實訓臺主控單元 |
PLC及數字量擴展模塊 |
PLC具有8個24V DC 數字輸入和6個 個 24V DC 數字輸出，以及 2 路 0-10V DC 的模擬量輸入。配套下載線，數字量擴展模塊16路輸入和16路輸出 |
臺 |
1 |
西門子1212CDC/DC/DC和擴展模塊SM1223 |
|
觸摸屏 |
7寸，24V供電，帶網口和RS485接口，帶下載線、數據線和網口通訊的一體化觸摸屏，配套與PLC通訊線 |
臺 |
1 |
昆侖通泰TPC7022，7寸,配長螺絲能懸空固定在網孔板上 |
|
|
實訓臺變頻器實訓單元 |
變頻器 |
400W,帶操作面板，單相220V輸入，50HZ，三相輸出:AC220V,0-400HZ |
臺 |
1 |
臺達VFD-M 0.4KW 230V 1/3PHASE |
|
變頻用三相交流異步電動馬達 |
15W,三相輸入AC220V,0.27A ,1400rpm |
臺 |
1 |
教學使用的電機，不宜過大 |
|
|
小型輸送機桌面微小型(定制） |
傳送帶長1000mm，帶三個接近開關 |
臺 |
1 |
能放在桌面上 |
|
|
實訓臺步進實訓單元 |
步進驅動器 |
42驅動器。1-32細分，0.5-4A,9-40VDC |
臺 |
1 |
與步進電機，絲桿定制 |
|
步進電機 |
42步進電機，3000rpm |
臺 |
1 |
|
|
|
絲桿套裝 |
與步進電機配套的絲桿，行程500mm，帶編碼器，刻度尺、原點接近開關、限位接近開關，帶在網孔板上安裝支架 |
套 |
1 |
|
|
|
實訓臺伺服實訓單元 |
伺服驅動器 |
功率100W,輸入220-230V 1PH 50/60HZ 0.69A,輸出110V, 0-250HZ, 0.9A,尺寸155X161X60mm，配備帶動力線，編碼器電纜線，CN1信號插頭電纜 |
套 |
1 |
臺達伺服驅動器100W，ASD-B2-0121-B |
|
伺服電機（與伺服驅動器配套） |
功率100W,輸入VAC110,輸出3000r/min,0.32Nm, 0.9A,尺寸125X39X52mm，電機軸上配備旋轉刻度盤 |
套 |
1 |
臺達伺服電機100W, ECMA-C20401GS |
|
|
實訓臺PID溫度閉環控制單元 |
溫度傳感器 |
熱電阻PT100/CU50,測量范圍0-100度，線長1000mm |
個 |
1 |
|
|
|
溫度變送器 |
PT100,電壓24VDC,精度2%FS,輸出信號0-10V |
個 |
1 |
|
|
固態繼電器 |
單相固態繼電器，電流：25A AC24-380V |
個 |
1 |
|
|
|
定制的PTC電加熱板 |
采用干燒型的（尺寸50X28.5mm,鋁殼，耐高溫導線，加熱電壓24V,干燒功率7W,最大功率45W），帶隔熱板。 |
個 |
1 |
型號DZ-B-77*62 |
|
|
實訓臺電工附件（打包耗材報價也行） |
空氣斷路器2P |
額定10A |
個 |
35 |
|
|
|
單相漏電保護器 |
額定10A |
個 |
35 |
|
|
急停開關 |
|
個 |
35 |
|
|
|
開關電源 |
220V交流電轉24V直流電，單路輸入，雙路輸出 |
個 |
35 |
|
|
|
交流接觸器 |
220V,絕緣電壓690V,工作電流9A-95A,導軌式安裝 |
個 |
35 |
型號：CJX2-1210 |
|
|
中間繼電器 |
帶燈，線圈DC6V-24V,線圈功率0.9W |
個 |
175 |
|
|
|
按鈕 |
自復位按鈕開關 |
個 |
140 |
|
|
|
LED指示燈 |
|
個 |
175 |
|
|
|
電氣安裝標準卡軌 |
國標0.8厚，1米長 |
個 |
35 |
|
|
|
線槽 |
防火阻燃pvc線槽，高35*寬35 64米/箱 |
箱子 |
1 |
|
|
|
螺絲 |
與網孔板配套 |
袋 |
1 |
|
|
|
螺母 |
|
袋 |
1 |
|
|
|
電工工具 |
|
套 |
1 |
|
|
|
端子排 |
|
|
1 |
|
|
|
線材 |
|
捆 |
1 |
|
|
|
網線 |
|
捆 |
1 |
|
|
|
線鼻子 |
|
袋 |
1 |
|
|
|
卡軌 |
標準軌道卡規卡槽，50cm |
根 |
35 |
|
|
