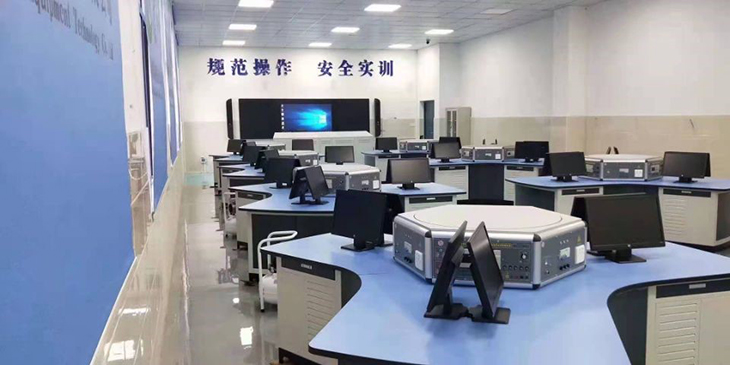

實訓工作臺要求采用3邊弧形工作島設計,工位與工位之間采用圓弧形過渡板連接。桌體采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，桌面板采用不小于25mm厚防火、防水、耐磨、防蛀的高密度板。實訓桌下面還設有雙開門式存儲柜等，可放置實訓模塊、實訓導線和資料等。

1.輸出波形：正弦，方波，三角波，鋸齒波

2.頻率范圍：0.2Hz～2MHz，直接數字設置或旋鈕連續調節LCD1602液晶英文顯示。

3.輸出幅度：≥9Vp-p(空載)，阻抗50Ω±10%

4.輸出衰減：20dB、0dB由“衰減”按鍵切換選擇

5.頻率計：自帶60MHz頻率計功能，對內部/外部信號進行頻率測量

6.頻率精度高：頻率精度可達到10-6數量級

雙蹤數字示波器：

要求具有以下功能：

1）100MHz帶寬，存儲深度64kpts，采樣率1GS/s波形捕獲率5,000wfms/s。

2）7英寸TFT（真彩色）液晶屏幕，65535色，分辨率不低于800 × 480 像素 ；

3）34種波形參數自動測量

4）多種頻率標準方波輸出: 10Hz、 100Hz、 1kHz、 10kHz

5）等效采樣/實時采樣可任 意切換

6）李沙 育波形相位測量

7）支持即插即用USB存儲設備 ,并可通過USB與計算機通信和遠程控制

1.顯示位數：4000字

2.直流電壓精度：0.5%

3.交流電壓：1000V

4.交流毫伏：400mV

5.直流電壓：1000V

6.直流毫伏：400mV

7.交直流微安：4000uA

8.交直流毫安：400mA

9.交直流安培：10A

10.電阻：40MΩ

11.電容：4000uF

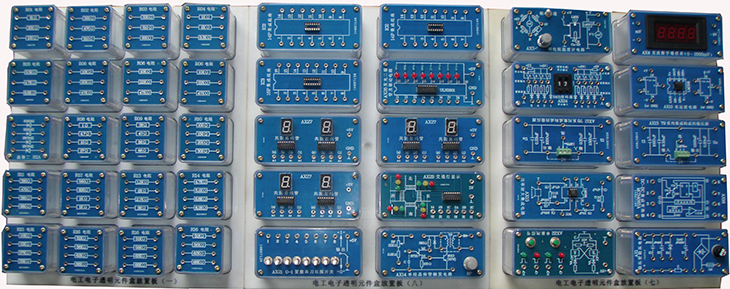

提供一套實訓模塊，可以完成直流電路、交流電路、模擬電子技術、數字電子技術和電子綜合應用實訓項目。實訓模塊面板采用PCB板制作而成，器件和信號接口均已引至板上的專用插座，實訓模塊有四個彈性插腳，與專用實訓孔板配套使用。詳細模塊器件清單：

1.繼電接觸控制（一）

提供交流接觸器（線圈電壓為220V）、熱繼電器及模擬燈泡各一只，帶燈按鈕三只（黃、綠、紅各一只）。

2.繼電接觸控制（二）

提供交流接觸器（線圈電壓220V）兩只、時間繼電器（通電延時，線圈電壓220V）一個，以及能耗制動電源變壓器、整流二極管、電阻等。

3.高壓直流穩壓電源

勵磁電源220V/0.5A；電樞電源40V～220V/2A連續可調。

4.三相鼠籠電機（△380V）

電機的三個繞組均已引出，接線方便。

5.直流并勵電動機（220V）

電機的兩個繞組均已引出，接線方便。

6.配套電工電子工具1套（置于收納工具盒內）

功率試燈、75W電烙鐵、吸錫器、尖嘴鉗、斜口鉗、剝線鉗、鑷子、剪刀、一字螺絲刀、十字螺絲刀、鐘表批、焊錫絲、取線器、壓線鉗。

7.步進電機智能控制箱

提供步進電機及步進驅動控制系統1套，提供脈沖發生器，+24V電源等。

8.精密十進制可調電阻箱1個

提供0-900歐姆/0.3A可調電阻1組，帶有波段開關1個。

提供0-90歐姆/1A可調電阻1組，帶有波段開關1個。

提供0-9歐姆/2A可調電阻1組，帶有波段開關1個。

提供0-0.9歐姆/2A可調電阻1組，帶有波段開關1個。

實訓室智慧用電安全控制系統1套

 智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

1）、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！

2）、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等�？刂疲嚎稍谖⑿判〕绦蛑羞h程控制智能開關的通斷。

3）、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關！

4）、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：①、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間�、�、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。

5）、報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。

6）、用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。

1系統軟件配置要求

1）電子儀表儀器仿真教學實訓軟件

本軟件要求包含常用電子測量儀器、信號（函數信號、高頻信號、彩色電視信號）發生器、電子電壓表（毫伏表、數字萬用表）、電子計數器、雙蹤示波器、掃頻儀等六類儀器，每類儀器設有儀器簡介、面板介紹、使用方法、仿真實訓等4個學習任務。具有職業性、情境性、交互性、工藝性、智能性。本產品性能價格比高，是電子技術仿真實訓室必備的主體軟件。

2）電工作業培訓教學軟件（安全用電）

本軟件需包含電工初步（電工基礎、電工儀表、導線連接、安全用具、安全標志）、基本操作（低壓電器、電機與變電器、照明電路、電子技術）、風險排除（滅火器類型、滅火器使用）、觸電急救（觸電方式、防護措施、接地與接零、心肺復蘇）4大模塊，15個實訓單元，72個實訓項目。

軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了豐富的教學資源。

3）模擬電子技術仿真教學軟件

本軟件需包含模擬電子技術實訓實訓常開設的延時電路等共18個實訓實訓項目（詳見實訓項目）。每個項目根據實訓需要，設置了數量不等的實訓任務。例如單管放大項目設計了實訓目的、實訓器件、實訓電路、電路原理、器件布局、通電測試、故障檢測等任務，以便操作者循序漸進地得到訓練。本軟件采用三維動畫與二維交互動畫編程相結合技術，基于職場環境與工作過程，具有很強的職業性、情景性、過程性、交互性、智能性。技術參數：包含十八大實訓模塊：延時電路、穩壓電源、整流濾波電路、單管放大、可控硅調光、二極管整流電路、串聯穩壓電源、延時開關、電流負反饋電路、電壓負反饋電路、單項可控硅整流電路、差分放大可調穩壓電路、運算放大電路、運算放大器的應用、脈沖式充電電路、整流電路、溫度傳感器、光敏傳感器檢測。

4）數字電子技術仿真教學軟件

內容需包括數字電子技術課程常開設的與非門電路、異步計數器的級聯、定時交流開關、多地單鍵控制、同步計數器、信號比較輸出報警檢測等共7個實訓實訓項目，每個項目根據實訓需要，設置了數量不等的實訓任務，以便操作者循序漸進地得到訓練。

本軟件采用三維動畫與二維交互動畫編程相結合技術，基于職場環境與工作過程，具有很強的職業性、情景性、過程性、交互性、智能性。

技術參數：包含七大實訓模塊：與非門電路、異步計數器的級聯、定時交流開關、計數調光開關、多地單鍵控制、同步計數器、信號比較輸出報警檢測。

5）電子技能虛擬實訓室教學系統

要求采用三維仿真技術而研制的仿真實訓軟件，包括儀器儀表、導線加工、檢修工具、焊接工藝、電子器件、模擬電子技術、數字電子技術、生產工藝、插裝工藝、SMT工藝、收音機實訓等11個實訓單元。

1）本系統是互通教學多元化管理平臺，將傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！

2）課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。

3）為了教學的統一性要求在線教育平臺與實訓裝置是同一個生產商！

4）配套微課內容不少于30課時。

1.輸入電源：三相四線（或三相五線）～380V±10%　50Hz

2.工作環境：溫度-10℃～+40℃  相對濕度≤85%（25℃）  海拔＜4000m

3.額定功率：≤1kW

4.安全保護：漏電保護（動作電流≤30mA）、過流保護、熔斷器保護等功能，安全符合國家相關標準。

5.要求實訓項目不少于以下內容：

電工基礎實訓項目

1）電氣測量概述

2）直流電路

1、電氣儀表的使用和測量誤差的計算；

2、電路元件伏安特性的測繪；

3、未知電阻的測量―非線性電路的研究、白熾燈燈絲溫度的測定及單臂電橋電路的應用（綜合應用項目）；

4、電位、電壓的測定及電路電位圖的繪制；

5、基爾霍夫定律的驗證與應用；

6、常用供電電路特點和電子電路最大功率輸出條件的研究；

7、實際直流穩壓電源和直流穩流電源的研究（綜合應用項目）；

8、疊加定理的驗證與應用―多信號疊加控制電路的研究（綜合應用項目）；

9、戴維南定理和電橋電路的應用―銅電阻溫度計電路的研究（綜合應用項目）；

3）交流電路

10、電阻電感串聯電路（日光燈電路）的分析與研究；

11、阻容移相電路的應用―調光臺燈電路的研究（綜合應用項目）；

12、交流電路的功率及功率因數的測量及提高線路功率因數的方法及其意義的研究；

13、R、L、C元件在交流電路中的阻抗與頻率特性的研究與應用―整流濾波電路的研究；

14、R、L、C串聯諧振電路的；

15、三相四線制負載電壓，電流的測量；

16、三相三線制對稱負載星形及三角形接法時負載電壓與電流的測定；

4）磁路自感、互感與變壓器

17、自感系數的測定、電路斷電時電感尖峰電壓的測量及抑制的方法；

18、互感電路的研究；

19、單相變壓器特性的研究；

20、單相變壓器并聯運行特點的研究；

5）電路暫態過程

21、一階電路暫態過程的研究；

22、微分電路和積分電路及其應用（綜合應用項目）；

模擬電子技術綜合應用、創新實訓項目

23、常用二極管的性能測試及應用；

24、雙極晶體管及場效管輸出特性的測定；

25、單管放大電路的研究；

26、兩極放大電路及負反饋放大電路的研究；

27、助聽器電路的調試（電子產品線路）（綜合應用）；

28、恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）；

29、三極管放大電路故障排除；

30、整流、濾波及穩壓電路的研究；

31、直流穩壓正、負電源電路的研究；

32、典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）；

33、OTL功率放大電路的故障排除；

34、LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）；

35、運算放大器基本運算電路；

36、對由運放器組成的積分運算電路、微分運算電路；

37、對由運放器組成的電壓比較器傳輸特性的研究；

38、氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）；

39、方波、三角波和鋸齒波發生器電路的研究與測試；

40、三角波、方波及正弦波發生器的制作競賽；

41、RC（文式橋式）正弦波振蕩器和制作與調試；

42、電容三點式LC正弦波發生器；

43、有源濾波電路研究；

44、直流—直流（DC—DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）；

45、恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）；

數字電子技術綜合應用、創新實訓項目目錄

基礎實訓項目

46、基本邏輯門電路功能測試；

47、優先編碼器功能測試；

48、二進制譯碼器和數據選擇器功能測試；

49、全加器和超前進位全加器功能測試；

50、數值比較器功能測試；

51、七段碼鎖存/譯碼/驅動器功能測試；

52、各類觸發器功能測試；

53、雙向移位寄存器功能測試；

54、二一五一十進制計數器功能測試；

55、二位十進制計數/譯碼/驅動/顯示電路；

56、可逆十進制計數電路功能測試；

57、N進制計數電路功能測試；

58、555定時器基本應用電路；

59、微分型單穩態觸發器；

60、集成單穩態觸發器及其應用；

61、集成施密特觸發器及其應用；

綜合應用實訓項目

62、聲光控制節能路燈電路（電子產品線路）（綜合應用）；

63、8線數據傳輸電路（電子產品線路）（綜合應用）；

64、4位環形計數節拍發生器（電子產品線路）（綜合應用）；

65、秒脈沖信號發生器（電子產品線路）（綜合應用）；

66、救護車/消防車聲響報警電路（電子產品線路）（綜合應用）；

67、D/A轉換器將數碼轉換成單極性、雙極性模擬電壓；

68、數控變頻三角波—方波發生器；

69、移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）；

70、8位優先編碼器搶答電路（電子產品線路）（綜合應用）；

71、觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）；

72、數字鐘電路（電子產品線路）（綜合應用）；

73、二位十進制計數符合電路（電子產品線路）（綜合應用）；

74、交通燈控制電路（電子產品線路）（綜合應用）；

75、升/降階梯波發生器（電子產品線路）（綜合應用）；

76、光電轉換加/減計數電路（電子產品線路）（綜合應用）；

電力電子技術及應用、創新實訓項目

77、晶閘管的控制特性及它作為固體開關的應用（電子產品）（綜合應用項目）；

78、單結晶體管觸發電路（電子產品）（綜合應用項目）；

79、晶閘管單相半控橋式整流電路（電阻負載）的調試與分析；

80、晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究；

81、IGBT管直流斬波電路的調試與分析；

82、雙向晶閘管單相交流調（調光臺燈）電路的制作與調試（電子產品）（綜合應用項目）；

83、雙極晶體管（BJT）PWM控制直流電動機可逆調速電路（電子產品）（綜合應用項目）；
