2025年4月20日

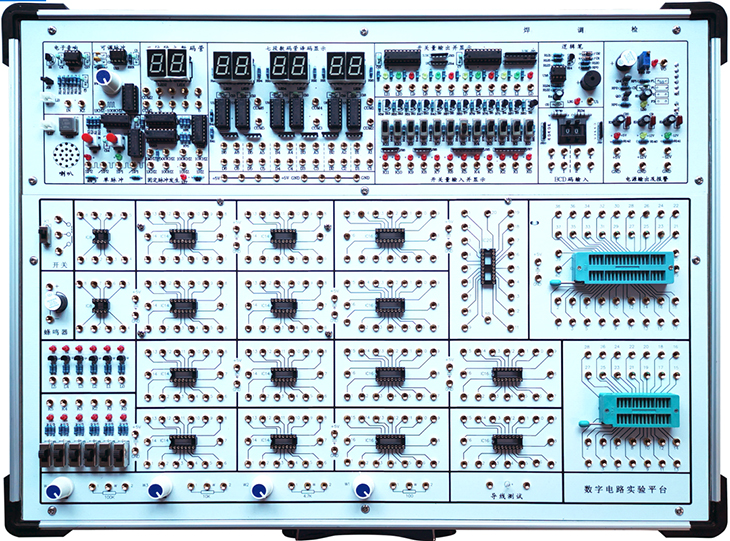

SB-D5數字電路實驗箱
數字電路實驗箱由鋁木合金箱體、開關電源、常用信號源、實驗電路底板以及模塊化實驗電路板（標準化模塊）和實驗電路區組成。其中實驗電路區采用全開放模式，可根據需求靈活配置實驗電路，以滿足不同層次學生的教學實驗要求。
一、技術指標
1、實驗電路工作電源：+5V/2A一組、±12V/0.7A一組、1.5～9V(或任意值）可調一組，每路設置保險絲一個，每路均帶有短路保護和反向保護電路，其中+5V電源有過壓保護、欠壓保護和短路報警和自動關斷功能，確保實驗電路元件和人身安全。
2、常用信號源
1）提供二組正負單脈沖發生電路，帶電平指示。
2）1HZ～1KHZ連續可調時鐘電路。
3）1HZ～1MHZ固定脈沖分7路輸出，其中1HZ帶指示燈顯示。
4）18路開關量輸入顯示電路，輸入端帶保護功能。
5）18路開關量輸出電路，輸出端自帶顯示電路，直觀顯示開關量的輸出狀態，同時輸出端帶保護功能。
6）6位七段LED共陽數碼顯示器，自帶BCD碼譯碼電路。
7）2組BCD碼撥盤開關輸出電路，輸出端帶保護功能。
8）由555時基電路組成的音響輸出控制電路，并帶有蜂鳴器和喇叭輸出設備。
3、測試小工具
1）提供三狀態數字邏輯測試電路，并有聲光提示。
2）設計有導線測試電路一組。
4、實驗電路區：
獨立電路板設計，和實驗信號源完全隔離，防止實驗電路區接線時的誤操作損壞主機箱。
實驗電路區配置如下：
1）配置開放式實驗區，含IC8圓孔插座2只，IC14圓孔插座12只、IC16圓孔插座2只、IC20圓孔插座1只、IC28鎖緊插座1只、IC40鎖緊插座1只（兼容IC18-IC40等)。
2）提供8Ω喇叭、蜂鳴器和1×2開關各1個、電位器4個（100、4.7K、10K、100K）。
3)還設有多個高可靠鎖緊式防轉疊插座(與集成塊插座、鍍銀長紫銅管及固定器件等已內部連好)作為實驗連接點、測試點，實驗接線時，只要拿鎖緊插頭線相互連接即可。
4) 1個模塊電路接入?yún)^(qū)：尺寸各為155×100mm，可插固定線路實驗模塊。學生可以進行創新性練習，以提高學生的思維能力和動手能力。
5、可拆卸式實驗模塊（選配）
1）分立元件模塊板，板上含電阻10Ω、100Ω、200Ω、470Ω、510Ω、1K、1.2K、1.5K、4.7K、5.1K、10K、22K、47K、100K、150K、22M；20P、30P、100和100P可調、240P、300P、680P、0.01uF、0.02uF、0.047uF、0.1uF、10uF/16V、47uF/16V、100uF/16V；二極管2AK2、2CK13、2CK15、IN4007；三極管3DG6和3DK2；晶振32768HZ；電位器100K（2個）、47K、15K、10K、1K、330Ω各1個，滿足數字電路最基礎實驗要求。
6、實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，永不氧化，美觀漂亮，實驗導線連接穩定可靠。
7、機箱：堅固型鋁合金框架，厚實的
ABS 塑料包角，參考外形尺寸 480×360×148mm。
二、實驗項目
基礎實驗
1.
晶體管開關特性、限幅器與鉗位器
2. TTL集成邏輯門的邏輯功能與參數測試
3. CMOS集成邏輯門的邏輯功能與參數測試
4.
集成邏輯電路的連接和驅動
5.
組合邏輯電路的設計與測試
6.
譯碼器及其應用
7.
數據選擇器及其應用
8.
觸發器及其應用
9.
計數器及其應用
10.
移位寄存器及其應用
11.
脈沖分配器及其應用
12.
使用門電路產生脈沖信號--自激多諧振蕩器
13.
單穩態觸發器與施密特觸發器--脈沖延時與波形整形電路
14. 555時基電路及其應用
綜合實驗（需另配器件）
15. D/A、A/D轉換器
16.
智力競賽搶答裝置
17.
電子秒表
18.
三位半直流數字電壓表
19.
數字頻率計
20.
拔河游戲機
綜合應用設計實驗（用小規模集成電路或大規模集成電路實現）
1、LED顯示十字路口交通燈自動控制器的設計
2、數碼管顯示秒表設計
3、數碼管顯示時鐘數字鐘的設計
4、數碼管顯示數字頻率計設計
四、實驗箱配置
|
序號 |
名稱 |
說明 |
數量 |
|
1 |
SB-D5主機箱 |
含機箱、工作電源、常用信號源、實驗電路區等 |
1臺 |
|
2 |
供電電源線 |
1.5m |
1根 |
|
3 |
2號實驗導線 |
30cm-50cm |
35根 |
|
4 |
保險絲 |
2A |
2支 |
|
5 |
實驗指導書 |
|
1本 |
附：使用本實驗箱需配套儀器儀表：萬用表和示波器。
|
