SBGYW-01工業互聯網工程應用平臺

一、概述

工業互聯網工程應用平臺、工業互聯網實訓設備可以實現工業互聯網、智能傳感器、機器視覺等相關內容實訓教學，同時將學校部分現有數控機床改造為智能制造島，實現智能制造相關課程教學。工業互聯網工程應用平臺可以培養學員掌握工業數據采集設備部署、工業設備聯網、工業現場數據上云、工業云平臺應用與編程、工業APP編程與調試、工業現場數據上云實施等學習技能。工業邊緣計算網關采集工業生產線現場數據數據，基于5G網絡與云平臺，將數據上傳至云端，再將工業互聯網服務框架平臺進行本地部署，學生可在本地進行云端數據查看，數據采集。工業生產線支持APP下單。項目建成后能滿足智能機電技術專業《數字孿生與虛擬調試》、《數控編程與加工技術》等專業核心課程教學實訓需求。同時為數控技術、工業物聯網等機電類專業打造機電專業群奠定基礎。

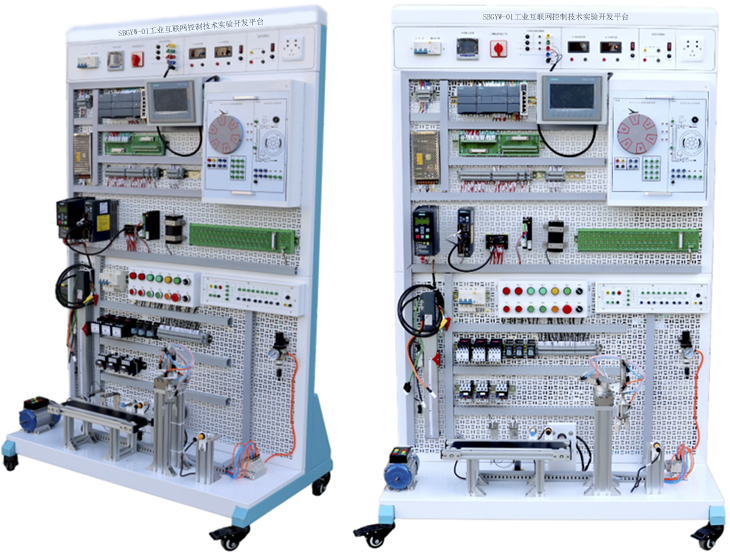

參考圖片

二、實訓屏

1、外形尺寸： w800*D700*H1829mm(長×寬×高) （誤差±3%）。

2、網孔板：W718*D40*H1490mm，由厚度為1.5mm以上的加厚鐵板沖壓而成，經除銹、磷化、靜電噴塑、高溫固化等工藝處理。

3、框架采用鋼壁厚度為2mm以上的加厚彩鋼方管，經除銹、磷化、靜電噴塑、高溫固化等工藝處理。

4、腳輪：采用四只橡膠帶鎖萬向輪，前面兩只帶剎車。

三、設備配備概述：

系統容量設計為1.5-2kVA，三相AC380V供電。

1．PLC主機1套：PLC均能與其他相關設備兼容,且采用以太網通信方式。其主體設備參數要求如下:

（1）CPU主機模塊1（S7-1200 CPU 1214C DC/DC/DC）采用DC24V供電，晶體管輸出形式。

晶體管輸出，14輸入/10輸出（配備中間繼電器輸出組件，所有端子全部引至組件表面，以插孔的形式實現互聯），DC/DC/DC數字量輸入14*24V DC，數字量輸出10*24V DC,2 路模擬量輸入，1 個以太網口，最多 8 個信號模塊,產品尺寸和重量：<=110 x 100 x 75mm，<=415g

（2）工業以太網交換機：接口數目: 5個；傳輸速度: 100Mbps；支持三路電源同時輸入，電源冗余供電；支持9.6V-60VDC寬電壓輸入

2. 觸摸屏（TPC7032kt）：按鍵+觸摸操作，7寸 TFT 真彩液晶屏，64K 色，集成以太網接口，背光平均無故障時間：20000小時。；用戶可用內存：10MB以上，配方內存：256KB，帶報警緩沖區；帶有T以太網接口，可與PLC、變頻器進行以太網通信；配置觸摸屏安裝支架1付。

3．變頻器（G120C 0.37KW）配置西門子G120C 0.37KW變頻器,變頻器為一體式變頻器，集成PROFIBUS以太網接口，它將整流、逆變單元合在一起了。帶矢量軸，實現矢量控制，帶BOP面板。

4、步進控制器

（1）步進驅動器DM542，DSP數字式驅動器，微步細分為14種，最高步數為51200步/轉；電流范圍1.0A-4.2A，具有半流，過壓、過流等保護電路。本驅動器為直流供電，工作范圍為直流DC24V-50V。

（2）步進電機57BYG兩相混合步進馬達

5、伺服控制器：匯川伺服電機，驅動器SV660AS1R6I，功率200W，配置一個網口，伺服電機采用匯川

MS1H1-10B30CB-A330Z，三米線一套，電池一塊。

6、物料傳送系統

（1）皮帶輸送機部件三相減速電機（380 V，輸出轉速40r/min）1臺，平皮帶1400×100×1.5 mm 1條，編碼器1只，光纖傳感器2只，接近傳感器1只；單桿氣缸3只，物料槽3個，

（2）物料臺1個，光電開關1只；

（3）廢料桶1只

（4）鋁型材框架1套

7、智能物聯網模塊：WiFi/485接口，可與PLC、觸摸屏通訊。支持上位機/PLC/觸摸屏，支持遠程上下載程序、監控，電源：DC24V，工作環境溫度：-10-50 ℃ ，手機APP監控等功能。

8、數顯三相電力儀表1只

(1)輸入：三相三線（3P3L）、三相四線（3P4L）

(2)額定值：AC220V/AC380V

(3)測量：三相電壓、電流、有功功率、無功功率、功率因數、電網頻率、有功電能、無功電能

(4)計量：正反向有功電能，感性容性無功電能

(5)顯示：液晶顯示，可視度高

(6)通訊：RS485通訊，MODBUS-RTU協議

9、繼電器-接觸器控制部分

（1）電源開關，DZ47LE-32，D10單相兩極漏保，數量1個；

（2）CJX2-0910，9A，線圈AC220V，3對常開主觸點，2對輔助常開，2對輔助常閉，數量3個

（3）MY2N-GS中間繼電器，線圈DC24V，4常開4常閉，數量3個；

（4）熱繼電器，NR2-25，電流范圍：0.25A-0.4A（與負載電機匹配），數量3個；

（5）平頭按鈕， 1常開1常閉紅、黑、綠、藍φ22mm，數量4個；急停按鈕，，紅色5A,AC380V,2常開2常閉φ22mm蘑菇頭，數量1個；選擇開關φ22mm 3檔 2個；指示燈紅、綠、藍φ22mm，數量6個；

（6）直通式接線端子UK3N 50位，C45導軌4條

（7）安裝支架1付

10．PLC編程訓練模塊：包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控制、機床PLC改造控制、隧道監控等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。

11.視覺單元

11.1、基本要求：

1、工業視覺檢測系統包括相機、鏡頭、處理軟件、光源等組成。工業視覺檢測系統放置在輸送線一測，對工件進行顏色，尺寸，標識等信息檢測。

2、檢測結果通過總控通訊，為后續擺放等作業做好準備。

3、600 萬像素 1/1.8" CMOS 千兆以太網工業面陣相機，傳感器類型CMOS、卷簾快門，傳感器型號 Sony IMX178，像元尺寸 2.4 ?m × 2.4 ?m，靶面尺寸 1/1.8"，分辨率 3072 × 2048，動態范圍 71.3 dB，曝光時間 25 μs ~ 2.5 sec，快門模式支持自動曝光、手動曝光、一鍵曝光模式，支持 Global Reset 和 Trigger Rolling功能，像素格式Mono 8/10/12 Bayer RG 8/10/10Packed/12/12Packed YUV422Packed，YUV422_YUYV_Packed RGB 8，BGR 8，數據接口 Gigabit Ethernet（1000Mbit/s）兼容 Fast Ethernet（100Mbit/s），數字 I/O 6-pin P7接頭提供供電和 I/O：1路光耦隔離輸入（Line0），1路光耦隔離輸出（Line1），1 路雙向可配置非隔離 I/O（Line2）

4、鏡頭：鏡頭接口 C-Mount 外形尺寸 29 mm × 29 mm × 42 mm

5、連接電纜與支架

11.2、軟件要求

1、軟件可進行曝光時間，白平衡設置。

c.進行四點相機標定，能快速讀取標定模板的像素值，可獲取對應的位置值。

2、可進行日志顯示，并可以清楚歷史日志。

3、可進行至少8個模板匹配，即觸發1次拍照，匹配模板1，模板1匹配成功，發出模板1數據；若模板1未能匹配成功，視覺返回s1,0,0,0數據給機器人，機器人發命令繼續匹配模板；

f.可進行發送可接收數據顯示。

4、軟件輸出4個數據：類型、X、Y、旋轉量

h.支持繪制的模板可以進行集合運算；

i.繪制模板可以使用長方形，圓形，自由繪制等方式進行繪制模板；

5、在機器人視覺系統軟件中，拍照的圖像可以自由的拖動及放大；

k.支持實時采集及單獨拍照；

6、在機器人視覺系統軟件中，有紅色十字光標方便安裝調節相機位置。

12、工具：配有1把剝線鉗、1把冷壓針壓線鉗、1把冷壓叉壓線鉗、2把小型螺絲刀、2把中型螺絲刀，且所有工具均采用優質品牌。

序號	名稱	型號	單位	數量
1	網孔實訓屏	（1）外形尺寸： 1000mm×500mm×1800mm (長×寬×高) （誤差±3%）。（2）網孔板材質：由厚度為1.5mm以上的加厚鐵板沖壓而成，經除銹、磷化、靜電噴塑、高溫固化等工藝處理。	臺	1
2	PLC主機1	CPU主機模塊（S7-1200 CPU 1214C DC/DC/DC）	臺	1
3	直線運動控制系統		套	1
4	步進驅動器	DM554	臺	1
5	步進電機	57BYG	臺	1
6	伺服驅動器及電機	SV660AS1R6I+MS1H1-10B30CB-A330Z	套	1
7	工業以太網交換機	5口 100M	臺	1
8	觸摸屏	TPC7032Kt	臺	1
9	變頻器	G120C 0.37KW含BOP面板	臺	1
10	工業相機	支持TCP/IP協議	套	1
11	皮帶輸送機模型	三相減速電機（380 V，輸出轉速40r/min）1臺，平皮帶1400×100×1.5 mm 1條，編碼器1只，光纖傳感器2只，接近傳感器1只；單桿氣缸3只，物料槽3個，電磁閥3個	套	1
12	PLC實訓掛箱	包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控制、機床PLC改造控制、隧道監控等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。	套	1
13	數顯三相電力儀表		只	1
14	繼電器-接觸器控制器件	（1）電源開關，DZ47LE-32，D10單相兩極漏保，數量1個；（2）CJX2-0910，9A，線圈AC220V，3對常開主觸點，2對輔助常開，2對輔助常閉，數量3個 （3）MY2N-GS中間繼電器，線圈DC24V，4常開4常閉，數量3個；（4）熱繼電器，NR2-25，電流范圍：0.25A-0.4A（與負載電機匹配），數量3個；（5）平頭按鈕， 1常開1常閉紅、黑、綠、藍φ22mm，數量4個；急停按鈕，，紅色5A,AC380V,2常開2常閉φ22mm蘑菇頭，數量1個；選擇開關φ22mm 3檔 2個；指示燈紅、綠、藍φ22mm，數量6個；（6）直通式接線端子UK3N 50位，C45導軌4條（7）安裝支架1付	套	1
15	三相電機	180W/380V/Y/△	臺	1
16	工具	1把剝線鉗、1把冷壓針壓線鉗、1把冷壓叉壓線鉗、2把小型螺絲刀、2把中型螺絲刀，且所有工具均采用優質品牌。	套	1
17	實訓指導書		本	1
