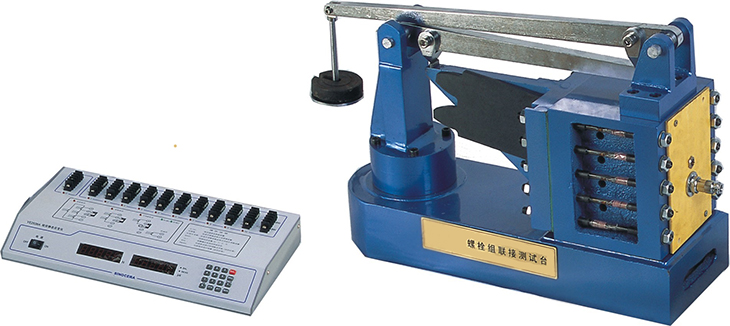

SBLDJ-A螺栓組聯接測試臺
螺栓組聯接測試臺可完成螺栓組在受傾覆靜態力矩作用下螺栓變形的分析，可對不同剛度的螺栓進行受力變形規律的分析，實現了加載與檢測數字化分析。此實驗臺除了能做螺栓組聯接實驗（測定螺栓組的載荷分布）外，還可以做齒根彎曲應力的測定、梁的應力測定和電阻應變片靈敏系數測定等實驗。
一、實驗內容：
1、測螺栓組的載荷分布。
2、測試齒根的彎曲應力。
3、梁的應力測定實驗和電阻應變片靈敏系數測定實驗。
二、性能特點：
1、可完成螺栓組在受傾覆靜態力矩作用下的受力變形規律的分析。
2、可對螺栓受力變形規律進行分析。
3、實現了加載與檢測數字化分析。
4、利用軟件平臺實現了機械參數的可視化分析。
三、主要技術參數：
1、被測螺栓10根；螺栓中段直徑d=6.5mm 螺栓材料的彈性模量E=205GPa
2、加載杠桿比 1：75
3、被聯接件的懸臂長L=214mm
4、測試齒Z=32 ,m=16mm ,α=20°,b=10mm
5、等強度梁 厚度t=6mm ,固定端寬度b=40mm ,加力點到固定端長度L=350mm
6、高精度靜態電阻應變儀1臺 測量通道：10路；
測量范圍：0±30000με 零點不平衡: ±10000με
基本誤差: ±0.2%FS ±2個字 分辨率:1με
零點漂移: ±2με/4小時 ±0.5με/℃
自動測試：每通道測量小于2 s 測量方式：1/4橋、半橋、全橋
電阻應變片電阻值 R=120Ω 靈敏度系數 K=2.20
四、基本配置：
1、監測系統：配備TS型10通道靜態應變儀一臺
2、測力裝置：砝碼 4塊
3、分析軟件：可適時顯示十個通道的應變變化值（用戶另選）
|
