SBKJ-06平面機構設計及運動組合分析實驗臺

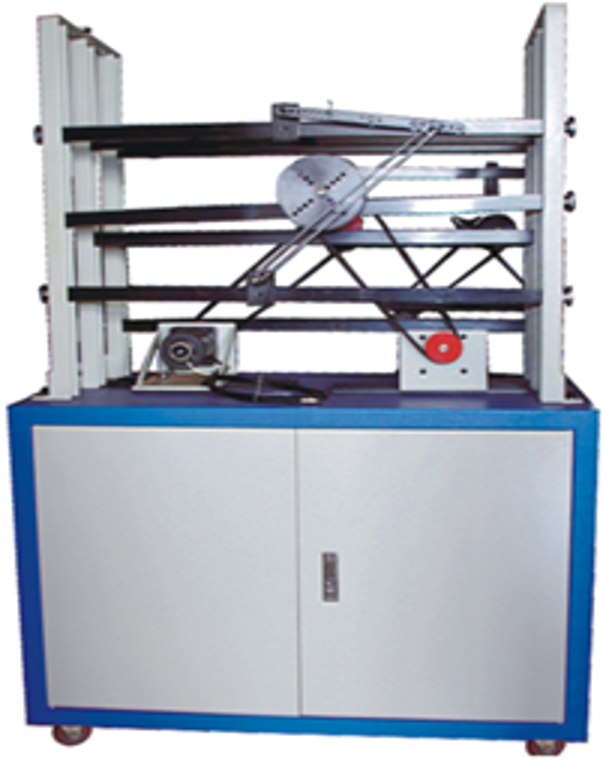

平面機構運動設計分析實驗臺是在結合高校機械教材機構運動及傳動的相關理論知識，并吸收了國內教儀市場同類裝置優點的基礎上精心設計的，它集搭建靈活，組裝方便，展 示美觀于一體。是一款實用性強，供高校機械專業師生進行平面運動機構方案創 新設計的平臺。利用本裝置可拼裝出“平面運動機構方案創意設計實驗”， “平面運動機構 方案構思組裝模擬改進實驗”等創新實驗，在具體操作中，教師可以指導學生設計、搭建、組裝實驗臺配套的多功能零件，將學生們自己的構思創意、試湊選型 的機構方案，按比例組裝成實物模型，并模擬真實的機構運動情況，直觀地調整 布局、連接方式和運動學尺寸來改進自己的設計，最終由學生確定其設計方案和運動參數。 性能特點根據機械系統組成原理，使學生通過實驗進一步掌握系統組成理論，熟悉機 械傳動概念和基礎知識,為創新設計奠定良好的基礎；
一、平面圖片僅供參考，具體以實際供貨為準
機構運動設計分析實驗臺特點
1、平面機構運動設計分析實驗臺為臺式結構：由裝拆平臺、機架、電動機、皮帶傳動裝置、桿、間隙論、齒輪齒條、棘輪、槽輪、凸輪、各種回轉副、移動副等基本構件庫組成，可拼裝16種以上平面運動機構系統。
二、主要技術參數
1、驅動電機功率：125W
2、工作轉速：0-200rpm
3、直線位移傳感器量程：200mm
4、光柵角位移傳感器：1000柵/轉
8、外形尺寸：1140×606×1340mm。
9、重量：85kg。
三、可拼裝的機構種類
1.曲柄搖桿機構
2.曲柄導桿搖桿機構
3.曲柄對心滑塊機構
4.曲柄偏心滑塊機構
5.曲柄導桿對心滑塊機構
6. 曲柄導桿偏心滑塊機構
7.凸輪機構
8.槽輪機構
9.齒輪-曲柄搖桿-棘輪機構
10.鏈-齒輪傳動
11.不完全齒輪機構
12.齒輪-曲柄導桿對心滑塊機構
13.齒輪-曲柄導桿偏心滑塊機構
14.齒輪-曲柄滑塊(牛頭刨床)機構
15.插齒機機構
16.實現給定軌跡機構
17.齒輪導桿搖桿機構
18.曲柄搖桿滑塊機構
四、其他內容：
1.平面機構運動設計分析實驗臺配有零件架，零件擺放方便，機構運轉靈活。
2.聯想電腦，配置：G3930/4G/1T集成配有19.5寸顯示器，操作系統為windows XP。
3.增配教學微視頻一套
|
