"追求技術進步、服務科教興國、支持教育事業"

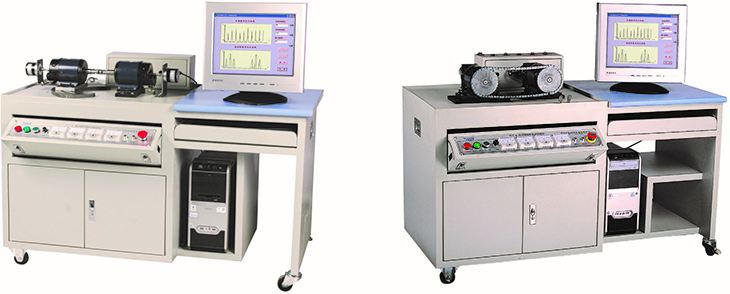

SBCLT-A機械傳動零部件性能測試臺
機械零部件性能測試臺是我公司跟高校合作新近開發的實驗臺�？蓽y試帶傳動、鏈傳動、萬向節傳動齒輪的傳動性能及傳動效率。
一、實驗內容
（1）皮帶傳動運動分析實驗：測定皮帶傳動的傳動穩定性及傳動效率，并自動繪制傳動曲線和效率曲線
（2）鏈傳動運動分析實驗：測定鏈傳動的傳動穩定性和傳動效率，并自動繪制傳動曲線和效率曲線
（3）萬向節傳動運動分析實驗：測定萬向節傳動的傳動穩定性和傳動效率，并自動繪制傳動曲線和效率曲線
（4）齒輪傳動運動分析實驗：測定齒輪傳動的傳動穩定性和傳動效率，并自動繪制傳動曲線和效率曲線。
二、性能特點
（1）通過數碼顯示面板讀數，手動或計算機測試分析軟件自動進行傳動分析實驗，實現兩種實驗手段，可作綜合實驗。
（2）可通過計算機測試分析軟件進行傳動的運動模擬，可觀察傳動特性。
（3）皮帶測試可通過更換不同的皮帶輪，測試不同的皮帶傳動。
（4）計算機測試分析軟件功能強大，可自動或人機結合進行測試分析、理論仿真、保存數據和提交實驗報告。
三、主要技術參數
1、帶輪、鏈輪直徑：120mm
2、驅動電機功率：123W
3、調速范圍：0～1500rPm
4、負載電機功率：123W
5、負載變動范圍：123W
6、角位移傳感器：1000脈沖 2個
7、實驗臺外形尺寸：1100×600×760mm
8、實驗臺重量：42Kg
|
