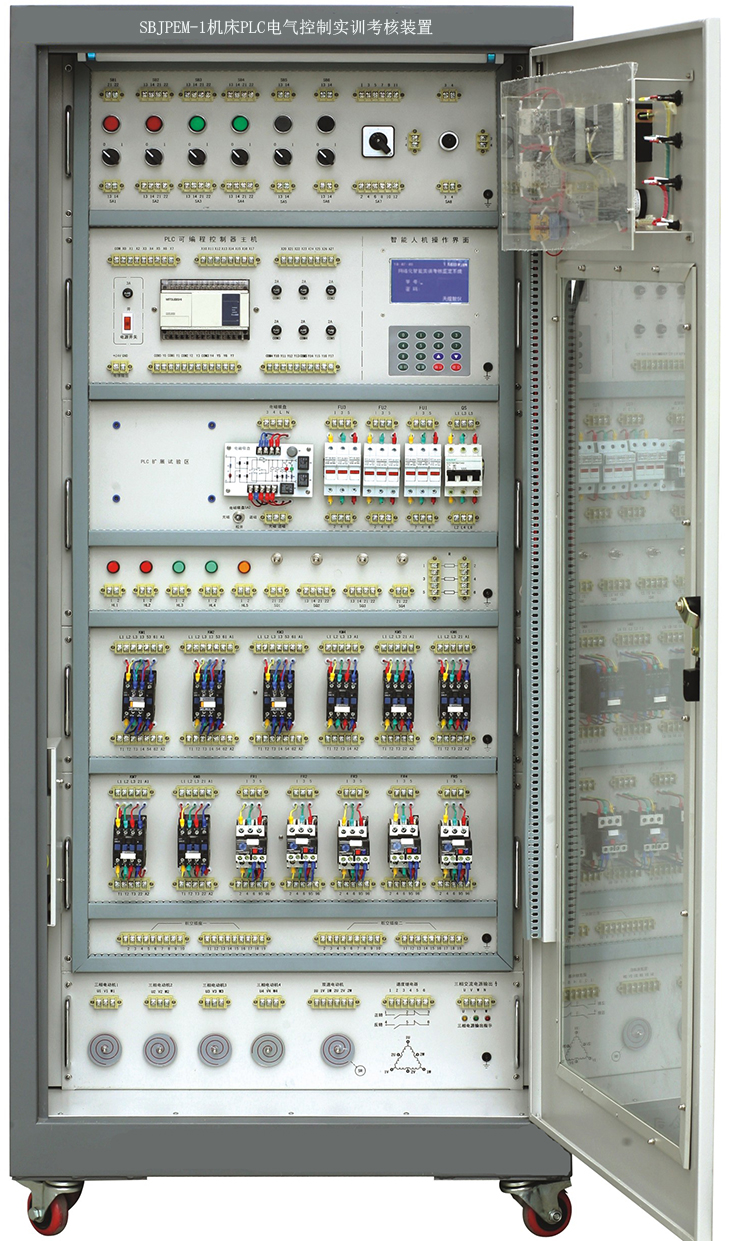

SBJPEM-1機床PLC電氣控制實訓考核裝置
機床PLC電氣控制實訓考核裝置、機床電氣技能實訓考核鑒定裝置、機床電氣實訓設備主要功能簡介：機床電氣實訓設備可以進行《機床排故》、《電力拖動課程》課程的實訓項目，并且可作為全國職業院校技能大賽的訓練場。實訓室目前有碩博機床電氣實訓考核裝置和碩博機床電氣實訓考核裝置，兩套裝置電控柜正面裝有車床與銑床的考核電路，反面裝有磨床和鉆床的考核電路，兩面可同時進行實訓。機床電氣實訓柜雙面四合一型，包含：PLC模塊、工業電氣標準柜、控制與監控屏、機床電機系統、網絡化智能考核軟件系統、C6140型普通車床控制線路、C6502型普通車床控制線路、M7130K型平面磨床控制線路、M1432A型萬能外圓磨床控制線路、X62W型萬能銑床控制線路、T68型臥式鏜床控制線路、Z3040B型搖臂鉆床控制線路、M7120型平面磨床控制線路、智能考核系統，可廣泛用于開設電力拖動課程及進行電工技能等級考核的學�；騿挝弧ｋ娍毓竦闹黧w分為銑床電氣線路、車床電氣線路、故障設置區、電動機面板四個部分。通過一只轉換開關就能實現兩種機床電機切換的巧妙設計。機床PLC電氣控制實訓考核設備能完成銑床和車床的工作原理及動作，可以獨立進行操作，學生可以在機床電氣電路中進行電氣故障的排除訓練和演示，以達到熟悉各種故障現象。提高學生排除各種故障的動手能力。可以手動和電腦智能設置故障點兩種方式選擇，可實現智能實訓考核功能。機床電氣技能實訓考核鑒定裝置柜式雙面四合一型，包含：PLC模塊、工業電氣標準柜、控制與監控屏、機床電機系統、網絡化智能考核軟件系統、C6140型普通車床控制線路、C6502型普通車床控制線路、M7130K型平面磨床控制線路、M1432A型萬能外圓磨床控制線路、X62W型萬能銑床控制線路、T68型臥式鏜床控制線路、Z3040B型搖臂鉆床控制線路、M7120型平面磨床控制線路、智能考核系統、電腦及電腦桌8個、勝利VC9808+數字萬用表8個，每臺套包含的實訓設備，實訓部件等。
表1 技術指標
|
序號 |
設備模塊 |
詳細參數或要求 |
|
1 |
要求概述 |
機床電氣實訓考核設備以標準的配電柜為主柜，合理利用柜體結構，并且把所有控制部分放到了柜體內，方便學生操作。每臺機柜安裝八種不同的機床電氣線路，每種機床電路均模擬實際機床故障人為設置了十多項電氣故障，讓學生熟悉、掌握各種機床電路的電氣控制原理、操作以及機床電氣線路常見的電氣故障的分析與檢修。 |
|
2 |
總體技術要求 |
1.輸入電壓：三相四線（或五線）制380V±10%
50HZ |
|
3 |
特點 |
1.采用標準配電柜為主體柜，充分利用該柜雙面空間位置，有四種機床線路可選擇。 |
|
4 |
PLC控制區 |
西門子PLC主機CPU1214C 集成數字量I/O（14路數字量輸入，10路數字量輸出）；擴展模塊SM1223一個，配置SB1232一個，配備直流電源24V/5A輸出接口 |
|
5 |
工業電氣標準柜 |
材質：國標冷軋鋼板 |
|
6 |
控制與監控屏 |
交流電壓表分別指示電網的UV、UW、VW線電壓值； |
|
7 |
機床電機系統 |
三組星三角 220/380 25W電動機組；帶有電動機安裝座與標準航空插頭與防磨隔離穿管集束線，方便前后電動機組的移動與電氣安全插拔 |
|
8 |
網絡化智能考核軟件系統 |
1.通過本軟件設置故障，由網絡輸至考核裝置的智能答題器進行排故，故障點設置快捷、方便。 |
|
9 |
控制線路 |
1.C6140型普通車床控制線路 |
|
10 |
智能考核系統 |
具備聯網功能；考核系統自動完成評分、恢復故障，統計成績等功能 |
|
11 |
維修工具 |
工具箱兩個，內含數字萬用表一塊，30w電烙鐵兩只，斜口鉗、尖嘴鉗、螺絲刀等工具。 |
表2 實訓項目要求
|
序號 |
主體功能 |
具體項目 |
|
1 |
實訓項目 |
1.
三相異步電動機的直接啟動控制 |
|
2 |
PLC控制實訓項目 |
1.
可編程控制器的基本指令編程練習 |
