2024年9月8日

電機電力電子及電氣傳動實訓裝置,電力電子及電氣傳動教學實驗臺

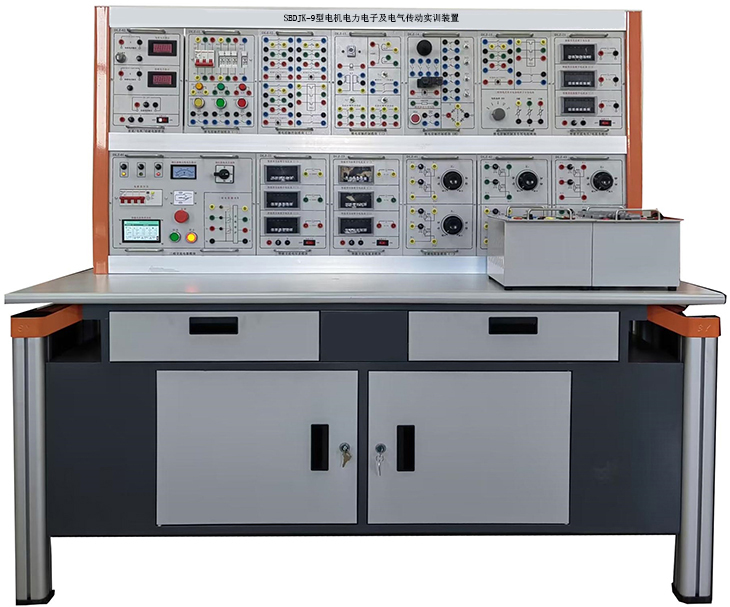

SBDJK-9型電機電力電子及電氣傳動實訓裝置

電機電力電子及電氣傳動實訓裝置、電力電子及電氣傳動教學實驗臺是根據《電機學》《電力拖動》《電力電子技術》《變頻技術及應用》《自動控制理論》《運動控制系統》《計算機控制技術》等課程研制而成的。可根據需要靈活選用組件，部分完成或全部完成以上課程的實驗項目。電機電力電子及電氣傳動實訓裝置、電機電力電子及電氣傳動實訓設備主要包括電力電子模塊、電源總控模塊、測試電源模塊、直流驅動電源模塊、線性調壓控制模塊、三相心式變壓器模塊、三相智能電力儀表插箱、桌面式電機測試平臺、校正直流測功機組、直流并勵（他勵）電動機組、三相鼠籠式異步電動機組。每臺套包含的實訓設備，實部件等見附件。

序號	設備模塊	詳細參數或要求
1	屏身	1.鐵質噴塑亞光密紋結構。 2.集合實驗所需公共資源，為實驗提供必要輸入、輸出量，為實驗組件及儀器提供掛置空間和電源； 3.提供交流電源、直流電源、交直流測量儀表及實驗器件等，設置有多個220V、380V的電源插座和多個信號插座，插座為全封閉式。
2	T型模塊架	試驗臺規格參考尺寸：1550mm×750mm×1580mm左右，T型模塊架尺寸滿足試驗臺規格即可。 1.控制屏頂部設有用于放置模塊的T型架，采用鋁型材結構，結構穩定，裝卸方便。模塊安裝在T型架鋁合金橫梁的凹槽中，凹槽采用梯形設計，模塊能夠方便移動和裝卸且咬合緊密。T型架型材外部用PVC貼邊處理，做到表面無縫平整。 2.掛置凹槽內裝有PVC材質的U型邊條，可有效防止模塊在移動時劃傷和防止模塊往后倒。
3	實訓桌	實訓桌尺寸滿足試驗臺規格尺寸即可。實訓桌主梁為方管，采用凹凸�？ńM裝，結構堅固定，載重強。設有兩個大抽屜，用于放置工具及資料等。桌底還設有四個帶剎車的萬向輪，萬向輪有調節機構，可調超過5mm高低度，便于移動和固定，有利于實訓室布局。
4	電源控制與監測	1.電源控制：三相四線電源輸入，經漏電保護器和總開關，由接觸器通過啟、停按鈕進行操作。 2.電源監測：設有三相電源缺相/供電指示，設有0～450V交流電壓表，通過換開關切換可監測三相電壓值。
5	電源保護	智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
6	交流電源	1.三相交流電源：電壓0～450V可調，電壓輸出帶指示監測，具有過載、短路保護。 2.配置安全保護體系，一但出現人身觸電及儀器使用不當，即可切斷電源輸出，起到保護作用： (1)漏電流、漏電壓保護。 (2)儀器、儀表超量限保護。 (3)電源輸出短路、過載保護。
7	雙路直流電源	雙路直流電源：配置雙路直流電源一組：一路220V/0.5A,直流勵磁電源，另一路0-250V/3A可調直流穩壓電樞電源，具有過載保護功能。
8	實訓器件模塊	1.配置三刀三位開關、一只雙刀雙位開關。 2.配置三只電力電容及多個分立元器件。 3.配置阻值容量150W、0.5A 0～900Ω/×2連續可調瓷盤電阻四只。 4.配置阻值容量150W、1.5A 0～90Ω/×2連續可調瓷盤電阻二只。
9	實訓連接線及配件	采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸良好。
10	單相變壓器	配置77VA、220V/55V、0.35A/1.4A 單相變壓器2只。
11	三相心式變壓器	配置150VA、220V/110V、0.4A/0.8A 三相心式變壓器一只。
12	智能直流電壓、電流表(高精度儀表)：	智能直流電流表2只：測量范圍：0-5A,設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。智能直流電壓表1只:測量范圍：0-1000V,設置1V/10V/100V/1000V四檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
13	真有效值智能交流電流表（高精度儀表）	測量范圍：0-5A, 設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
14	3智能交流電壓表（4位半高精度儀表）	測量范圍：0-1000V,設置1V/10V/100V/1000V四量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
15	智能綜合功率測量儀	三相電能分析儀1臺：1）0.2/0.2s 級高精度，真有效值測量，能準確測量失真波形。2）采用3.5 寸彩色點陣液晶屏，分辨率320*480，64K真彩色。3）可測量三相電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率等電量參數。4）可記錄三相電壓、三相電流、有功功率最大最小值。5）可計量四象限電能。6）可測量電力網絡中電壓、電流的 2-31 次諧波含有率，總諧波畸變率（THD），奇次總諧波畸變率(TOHD)、偶次總諧波畸變率(TEHD)、總諧波因子（THF），可顯示諧波棒圖。7）可測量電力網絡中電壓、電流正序，負序，零序，不平衡度等電網質量參數。8）可在線實時顯示電壓、電流波形，波形幅值標尺自動調節。（本儀表采用實時連續高速采樣。9）可測量相位角、顯示矢量圖。10）支持485 通訊接口、MODBUS-RTU 通訊協議用于傳輸實時電量參數。
16	旋轉燈、同步電機勵磁電源	由并網用的三組相燈（黃、綠、紅各兩只）和一組同步機勵磁電源（0～48V/3A連續可調，具有短路保護功能）組成。
17	波形測試板及專用電阻	由變壓器的波形測試部分和0、2、5、15、35五檔同軸聯調的三相繞線異步電動機轉子起動、調速電阻一組。
18	繼電接觸控制組件(一)	配置斷路器1只，可填料式熔斷器1只，黑色熔斷器1只用于保護控制回路，信號燈2只，照明燈1只，按鈕（黃、綠、紅各一只）3只，交流接觸器1只，熱繼電器一只。所有元器件均安裝在實訓組件的面板上。
19	繼電接觸控制組件(二)	配置交流接觸器2只，時間繼電器1只，220V/26V/6.3V變壓器1只,整流橋1組，能耗制動電阻1只，按鈕1只。所有元器件均安裝在實驗組件的面板上。
20	繼電接觸控制組件(三)	配置熱繼電器1只，行程開關4只。
21	直流復勵發電機	200V、0.5A、100W、1600r/min
22	直流他勵電動機	220V、1.1A、185W、1500r/min
23	三相鼠籠式異步電動機	220V/△、0.5A、100W、1420r/min
24	三相線繞式異步電動機	220V/Y、0.6A、100W、1380r/min
25	三相同步電動機	1.作電動機時，220V/Y、0.35A、90W、1500r/min。 2.作發電機時，220V/Y、0.45A、170W、1500r/min。
26	M20單相電容運轉異步電動機	220V、1.0A、120W、1420r/min
27	M23校正直流測功機	1.220V、2.2A、355W、1500r/min，即可作電動機又可作測功機。 2.作電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試。 3.作測功機使用時，由于電機經特殊設計，容量是被測電機的2～3倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試。
28	M01導軌及編碼器	固定電機導軌及1024線編碼器
29	維修工具	工具箱12個（內含數字萬用表一塊，30w電烙鐵兩只，斜口鉗、尖嘴鉗、螺絲刀等工具）

序號	主體功能	具體項目
1	電力電子	電力電子應用創新實訓模塊底盒使用190mm×145mm，124mm×145mm兩種開模有機透明封閉塑料底盒，模塊面板采用藍色印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理圖。對于高壓電路安裝在面板背面，或者通過雙圈接線柱引出接口，透過透明底盒能夠看到器件實物，方便感性認識。包含三相同步信號電路單元模塊、TC787AP三相集成脈沖觸發電路模塊（設有單雙脈沖切換開關，封鎖及輸出開關，移相電位器等）、六路功率三極管BU406及灌封脈沖變壓器隔離的脈沖輸出電路，PWM脈沖發生器及四路功率橋功率輸出電路、二極管整流電路、四路IGBT功率橋電路及LEM電流傳感器檢測電路、三相晶閘管整流電路、基于DSP的三相異步電機IPM逆變調速模塊電路（矢量控制）、變頻調速按鍵與LED顯示電路模塊，交流電壓檢測儀表、交流電流檢測儀表、直流電壓和電流檢測儀表等。
2	直流電機	1.直流電動機認知（直流電機的認識與相關儀器、測量儀表的選擇與使用方法） 2.直流他勵電動機的工作特性和機械特性測定 3.直流他勵電動機的調速特性測定 4.直流他勵電動機的能耗制動 5.直流他勵發電機特性測定 6.直流并勵發電機特性測定 7.直流復勵發電機特性測定
3	變壓器	1.用多種方法測定變壓器的同名端 2.單相變壓器運行特性的研究 3.單相變壓器并聯運行 4.三相變壓器的運行特性研究 5.三相變壓器的不對稱短路 6.三相變壓器聯接組的識別與接線 7.三相變壓器的并聯運行
4	異步電機	1.三相鼠籠式異步電動機的工作特性測定 2.三相繞線轉子異步電動機工作特性測定 3.單相電容運轉異步電動機工作特性測定 4.三相異步電動機的起動與調速 5.三相鼠籠異步電動機的不對稱運行 6.三相鼠籠異步電動機的溫升
5	同步電機	1.三相同步發電機的運行特性測定 2.三相同步發電機的并網運行 3.三相同步電動機工作特性 4.三相同步電機參數測定 5.三相同步發電機的突然短路 6.三相同步電機的不對稱運行
6	電動機四象限運行	1.直流他勵電動機在各象限的機械特性 2.三相異步電動機在各象限運行的機械特性 3.三相異步電機M-S曲線的測繪
7	電機拖動實驗	1.直流他勵電動機四象限機械特性 2.三相異步電機在各種運行狀態下的機械特性
8	工廠電氣控制設備	1.三相異步電動機點動和自鎖控制線路實驗 2.三相異步電動機的正反轉控制線路實驗 3.三相異步電動機Y/△降壓起動控制線路實驗 4.能耗制動控制實驗
