活塞式壓縮機制冷模擬實驗設備,活塞式壓縮機制冷模擬實訓裝置

SBJD-105半閉活塞式壓縮機制冷模擬實驗設備

一、概述

活塞式壓縮機制冷模擬實驗設備,活塞式壓縮機制冷模擬實訓裝置是專門為職業院校制冷類相關專業而研制的實訓裝置，根據制冷類行業中空調與冰箱維修技術的特點，針對空調和冰箱的電氣控制以及制冷系統的安裝與維修進行設計。該裝置適合大專院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》《冷庫工程與運作管理》、《冷庫制冷工藝》等課程的實訓教學及中級、高級工的鑒定及考核，能滿足實訓教學、實際工程訓練的需要。

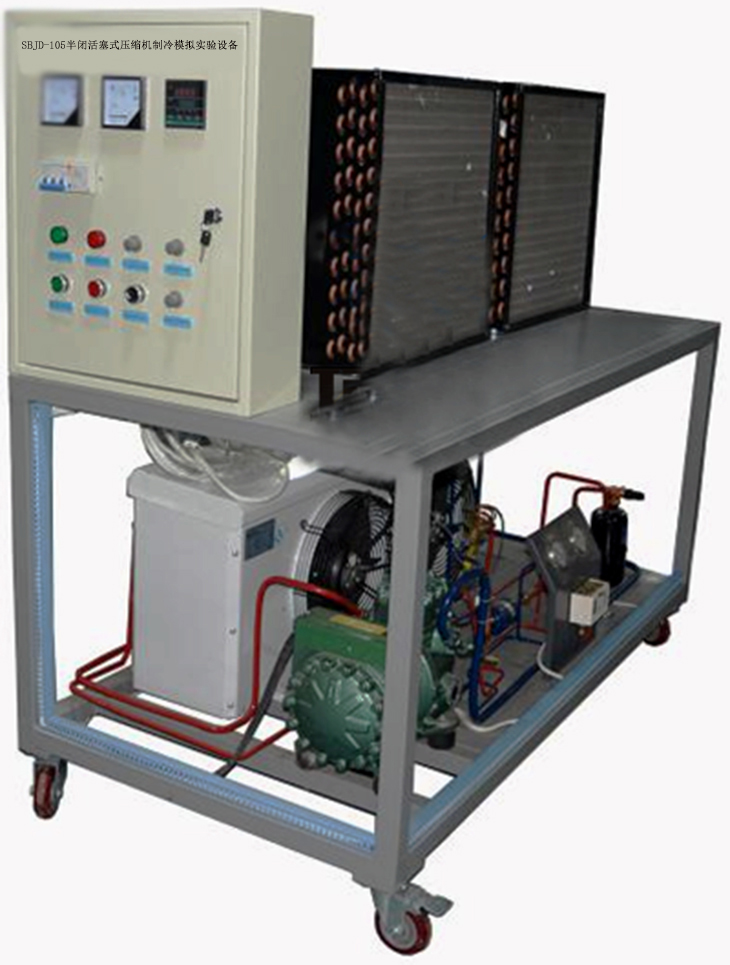

半閉活塞式壓縮機制冷模擬實驗設備。

二、技術性能

1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3、裝置容量：＜7kVA

4、制冷劑：R22

5、制冷量：5.3kW

6、重量：300kg

7、外形尺寸（大約）：180cm×80cm×180cm

8、加熱功率3.5KW9

三、產品特點

1、綜合性強：整套實中裝置集半閉活塞式壓縮機制冷系統、電氣控制系統及故障系統于一體，系統真實完整，結構清晰、緊湊，滿足對實訓的要求

2、直觀性強：裝置采用敞開式設計，控制電路及制冷管路系統直接展現出來，器件貼有名稱標識，學生可直觀認識各種器件

3、實訓性強：臺體設有故障裝置，可實現電氣控制故障設置，有利于開展技能鑒定、考核工作

4、安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護

5、在蒸發器不同壓力下，實現壓縮機在不同制冷量的測試，具有壓縮機過冷/過熱自動調節

6、改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控制的方法，操作調節方式，技術參數調整.

7、外部控制模式：可第二次開發成4-20Ma輸入模式、0-5V控制模式。

8、動畫模式:觸摸屏或軟件連接模式下：各自己顯示執泵或者制冷工作流程狀態，

9、動畫模式:觸摸屏或軟件連接模式下:可顯示壓縮機排氣溫度、吸氣溫度、冷凝溫度、蒸發溫度，可根據溫度實時調節機組過冷度。過熱度。

四、基本配置及功能：

實訓裝置主要由控制屏、半閉活塞式壓縮機制冷系統、風冷制冷機、水冷系統組及智能控制系統等組成

1、電源控制部分：交流電源：提供控制屏工作所需的三相交流電源，可由電源總開關來控制。

2、測量儀表

(1) 指針式電壓表：0～450V，精度2.5級，

(2) 真空壓力表：-0.1～1.5MPa，

(3) 真空壓力表：-0.1～3.5MPa，

(4) 數顯溫度表：采用PT100傳感器，測量范圍-50～+150℃

3、嵌入式觸摸屏主機：

系統由顯示模塊、功能模塊、上們機軟件3部分組成，（出廠根據產品性能，廠家自主配置組合）嵌入式觸摸屏主機，采用觸摸屏控制,可直接進入系統調節，電壓5-36V/50HZ，帶開機語音功能，尺寸5寸，內存156M,電容式。

1）、可顯示壓縮機排氣溫度、壓縮機吸氣溫度、蒸發器溫度、冷凝溫度。

2)、上位機軟件同時在線同時監控系統的狀態（選配）。數碼管顯示器在線顯示開度、溫度以及故障代碼。數碼管顯示器在線顯示開度和溫度以及故障代碼.

3)、曲線顯示：可顯示溫度實時曲線

4）、具有上位機調節和手動調節功能

5)、可自行制冷系統制冷劑流量設定最小開度。

6）、自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的流量開度。

7)、開度實時顯示：控制對象為最大 5000 開度設定。

8）、軟件控制，能在線控制系統的溫度，讀取機組在最佳溫度系統制冷冷媒的流量開度數，調整制冷機組的過熱度，過冷度。該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分“數據信息”中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。

9)、可自動制冷系統中冷媒，如： R134AR22R410A 等其它冷媒。

10)、手動4 路實時溫度顯示：控制器同時檢測系統的制冷多點溫度，來控制機組過冷/過熱度。

11）、顯示界面上29 路參數控制參數設置/查詢：控制器內所有與控制相關的溫度參數、時間參數、控制參數、等29個參數都可以調整，以適應制冷/熱泵/冷庫/水機等設備。

12）、4路用戶模擬環境數據入：在調試中通過軟件模擬設定，可模擬制冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個制冷機組的特點來設定的標準開度值。

13）、F)、多達 8 路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。

14)、過冷/熱度控制范圍：2-15 攝氏度�？勺孕性O(shè)定制冷主機的過/冷、過熱度為設計提供數據。

15)、手動設定溫度和開度可顯示查詢/設置：控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示

16)、手動設定調節功能：在機組開發和調試階段，可以通過控制器手動調節功能，取得有效的試驗數據。

4、風冷制冷機系統

包含3匹半封閉制冷壓縮機、風冷冷凝器、油分離器、視液鏡、儲液器、干燥過濾器、1只供液電磁閥、1只熱力膨脹閥、止回閥(單相閥)、4只手閥等構成。

5、水冷制冷系統

包含3匹半封閉制冷壓縮機、風冷冷凝器、油分離器、視液鏡、儲液器、干燥過濾器、1只供液電磁閥、1只熱力膨脹閥、換熱器、水泵、4只手閥等構成。

6、電加熱系統：由4.5KW加熱器組成

8、實訓臺：實訓桌為鐵質雙層亞光密紋噴塑結構，造型美觀大方。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定。

序號	名稱	數量	參數
1	實驗臺	1套
2	半封閉制冷壓縮機	1套	3匹
3	風冷冷凝器	1套	3匹
4	油分離器	1套	3匹
5	視液鏡	1套	3匹
6	儲液器、	1套	3匹
7	干燥過濾器	1套	3匹
8	供液電磁閥	1套	3匹
9	熱力膨脹閥	1套	3匹
10	水泵	1套	3匹
11	手閥等構	1套	3匹
12	換熱器	1套	風冷
13	氣分離器	1套
14	換熱器	1套	水冷
15	觸摸屏	1套
16	控制模塊	1套
17	制冷流量調節軟件	1套
18	加熱器	1套	4.5KW
19	溫度控制器	1套
