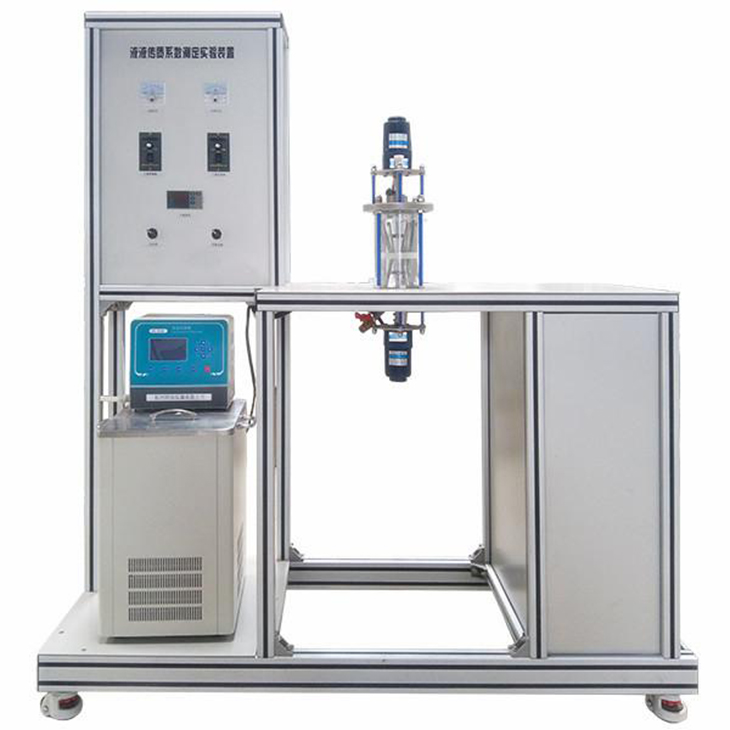

SBGY-333液液傳質系數測定實驗裝置
|
技術指標 |
說 明 |
|||
|
裝置功能 |
1、了解實驗設備的結構和特點，掌握用劉易斯池測定液液傳質系數的方法。 2、 學習流動狀況、物系性質對液液傳質的影響。 3、測定 Co、Cw 對 t 的關系曲線圖。 4、計算傳質系數 Kw、Ko。 5、討論攪拌速度與傳質系數的關系。 |
|||
|
主要配置 |
玻璃留易斯池、轉速表、直流電動機、恒溫水浴、分液漏斗、升降臺、攪拌裝置、溫控儀表、不銹鋼框架及儀表柜。 |
|||
|
公用設施 |
電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 實驗物料：水--醋酸--醋酸乙酯 |
|||
|
技術參數 |
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓：220V；電流：15A。
2、玻璃劉易斯池容積：900ml，玻璃留易斯池內徑×高度：0.1×0.12m；
聚四氟乙烯界面環，孔徑 3.8cm2。 6、正泰電器：接觸器、開關、漏電保護空氣開關。 7、管路、管件及閥門均為304不銹鋼。 8、外形尺寸：1000×500×1700mm （長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。 |
|||
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
電機轉數 |
霍爾開關 |
轉數顯示儀 |
調速器 |
|
|
|
溫度 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
|
