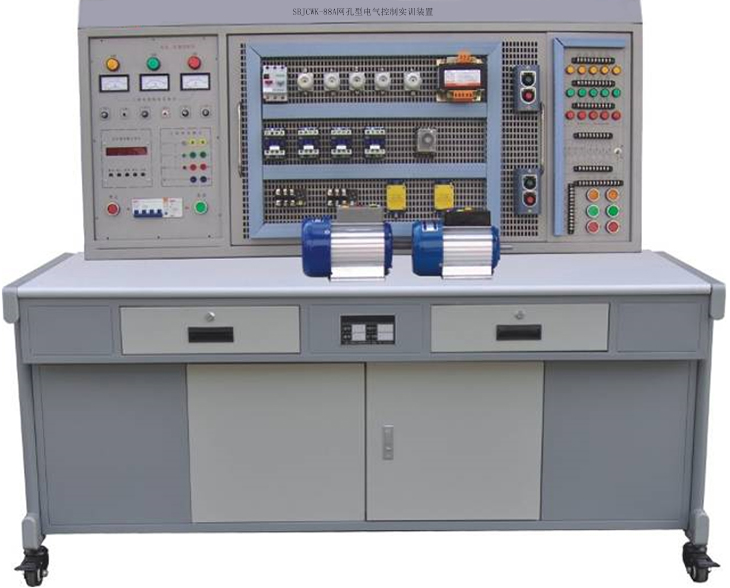

SBJCWK-88A網孔型電氣控制實訓裝置
一、電氣控制實訓裝置概述
電氣基本技能實訓室為機電技術應用專業重點電氣實訓設備，電氣基本技能實訓裝置的功能是《電工》職業技能“照明電路安裝調試和器件的拆裝”模塊的培訓和鑒定，側重于室內照明電路安裝調試和變壓器、電動機、接觸器等器件的拆裝測試技能的訓練。配備技能實訓考核裝置，其擁有各種實訓組合板和實訓器件滿足學生實訓，接線直觀，拆裝測試一體化，極大地幫助學生提高了動手操作能力和感性認知水平、照明電路安裝調試和排故排除。
通過實訓，培養學生具備掌握常用電工工具的名稱及作用，根據控制要求設計照明電路原理圖，按照裝配要求進行照明電路的安裝與檢修，使學生能掌握照明電路安裝工藝要求，學會照明電路故障分析及故障排除方法。常用電機、接觸器等電器的動手測試和拆裝，使學生掌握了常用低壓電器從里到外的構成及各組成器件的認識，熟悉電氣基本操作技能的要領，培養學員實事求是、科學嚴謹?shù)墓ぷ鲬B(tài)度和職業行為，樹立學員良好的HSE理念，具有團隊合作、人際交流的職業素養。
網孔型電氣控制實訓裝置、網孔型電氣控制實訓室設備主要由實訓屏、網孔板、實訓元器件、實訓桌組成。結構合理、外觀新穎，元器件在網孔板上合理安裝、線路的合理布局，全部由學生自行完成，接近工業現場，有效培養學生實際操作技能。所配置的元器件能完成"工廠電氣控制"、"電機拖動"、"控制線路與技能訓練"、"常用機床控制線路"等課程的實訓與考核，增加元器件能擴展"電工技能實訓"、"電工儀表與測量"等課程的實訓，其適合大中專院校、職校、技校實驗室的新建、擴建或?qū)嶒?yàn)室的更新?lián)Q代，也可作為電工考核的考核設備。
二、網孔型電氣控制實訓裝置特點
1、電氣控制線路元件裝在網孔板上，操作方便、機動靈活、易擴展功能或開發新的實訓項目。
2、電氣控制實訓操作臺只需三相四線的交流電源即可投入使用，占地面積小，實訓器材集中在儲存柜內，易管理、規劃化程度高。
3、安全性高，實訓屏上除了安裝電壓型、電流型漏電保護裝置外，380V交流電壓輸出處還設有單片機全程監控的一套過流保護裝置，相間、線間直接短路或過載，電流超過設定值，系統即告警并切斷總電源，確保設備安全。
4、實訓屏上裝配實訓管理器，可設定實訓或考核時間，記錄實訓、考核誤操作次數，使學訓考核有一個統一的標準。
三、網孔型電氣控制實訓裝置技術性能
1、輸入電源：三相四線～380V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1500mm×750mm×1350mm
四、電氣控制實訓裝置的配備及功能
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板
1、主控功能板
（1）三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。
（2）智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1）智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。
2）PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關。
2、輔助器件安裝屏
（1）紅、黃、綠信號燈各5只
（2）大功率降壓電阻75Ω/75W 3只，能耗制動電阻10Ω/25W 1只
（3）控制按鈕6只
（4）整流二極管IN5408 4只
（5）單相開關1只
（二）網孔板1塊，元器件在其上合理布局，正確走線完成實訓考核項目。
（四）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存柜，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。
（五）電腦桌一臺，鋁型材框架結構。
五、基本實訓考核項目（增加元器件即可增加實訓項目）
1.三相異步電動機直接啟動控制
2.三相異步電動機接觸器點動控制線路
3.三相異步電動機接觸器自鎖控制線路
4.Y/△啟動自動控制線路
5.用倒順開關三相異步電動機正反轉控制
6.接觸器聯鎖的正反轉控制線路
7.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
8.雙速電動機的切換運行控制線路
9.雙重聯鎖的三相異步電動機正反轉控制線路
10.電動葫蘆電氣控制線路
11.C6140普通車床電氣控制線路
12.C650-2普通車床電氣控制線路
13.M7120平面磨床電氣控制線路
14.M7130K平面磨床電氣控制線路
15.M1432A萬能外圓磨床電氣控制線路
16.X62W型萬能銑床電氣控制線路
17.Z3050搖臂鉆床電氣控制線路
18.Z3040B搖臂鉆床電氣控制線路
19.Z35搖臂鉆床電氣控制線路
20.T68臥式鏜床電氣控制線路
21.各種照明電路的布線、安裝、調試與檢修實訓
22.PLC控制的基本電氣控制實訓
六、網孔型電氣控制實訓臺器材配備置配置表
|
序號 |
名稱 |
數量 |
單位 |
|
|
1 |
PLC主機（FX3U-32MR） |
1 |
臺 |
|
|
2 |
交流接觸器（CJX2-0910） |
7 |
只 |
|
|
3 |
熱繼電器（JR36-20） |
3 |
只 |
|
|
4 |
電子式時間繼電器（SJZ3） |
2 |
只 |
|
|
5 |
螺旋式熔斷器（RL1-15） |
6 |
只 |
|
|
6 |
直插式熔斷器（RT14-20） |
3 |
只 |
|
|
7 |
低壓斷路器（DZ108-20） |
1 |
只 |
|
|
8 |
電磁閥（SA-2502） |
1 |
只 |
|
|
9 |
十字開關（LS1-1） |
1 |
只 |
|
|
10 |
行程開關（LX19-001） |
4 |
只 |
|
|
11 |
控制按鈕（LA38-11） |
6 |
只 |
|
|
12 |
轉換開關（LW26-20） |
1 |
只 |
|
|
13 |
控制變壓器（BK-100） |
1 |
只 |
|
|
14 |
燈頭座（E27） |
1 |
只 |
|
|
15 |
電子式單相電度表（DDS-5（20）A） |
1 |
只 |
|
|
16 |
單相閘刀開關（2P 10A） |
1 |
只 |
|
|
17 |
觸摸開關（86型） |
1 |
只 |
|
|
18 |
人體感應開關（86型） |
1 |
只 |
|
|
19 |
電子節能燈（E27 5W） |
1 |
只 |
|
|
20 |
日光燈管（T8 20W） |
1 |
只 |
|
|
21 |
一開雙控開關（86型） |
2 |
只 |
|
|
22 |
螺口燈座（E27） |
2 |
只 |
|
|
23 |
電流互感器（BH-0.66） |
1 |
只 |
|
|
24 |
雙開雙控開關（86型） |
1 |
只 |
|
|
25 |
電源插座（86型） |
2 |
只 |
|
|
26 |
電容（CBB61 4UF） |
2 |
只 |
|
|
27 |
導軌（C45） |
30 |
厘米 |
|
|
28 |
接線端子（TD1520） |
20 |
孔 |
|
|
29 |
導線（BVR0.75） |
50 |
米 |
|
|
30 |
走線槽（30×30mm） |
2 |
米 |
|
|
31 |
工具1套 |
萬用表（UT33B+） |
1 |
只 |
|
螺絲刀（3吋） |
1 |
把 |
||
|
尖嘴鉗（8吋） |
1 |
把 |
||
|
剝線鉗（7吋） |
1 |
把 |
||
|
電工刀（木柄） |
1 |
把 |
||
|
電筆（100-500V） |
1 |
支 |
||
|
卷尺（3m） |
1 |
只 |
||
|
鋼鋸（10C吋） |
1 |
把 |
||
|
手槍鉆（單相710W） |
1 |
把 |
||
|
32 |
三相鼠籠式異步電動機(Y)（380V/180W） |
1 |
臺 |
|
|
33 |
三相鼠籠式異步電動機(△)（380V/180W） |
1 |
臺 |
|
|
34 |
雙速異步電動機（380V/180W） |
1 |
臺 |
|
|
35 |
三相鼠籠式異步電動機(Y/△)（380V/180W） |
1 |
臺 |
|
|
