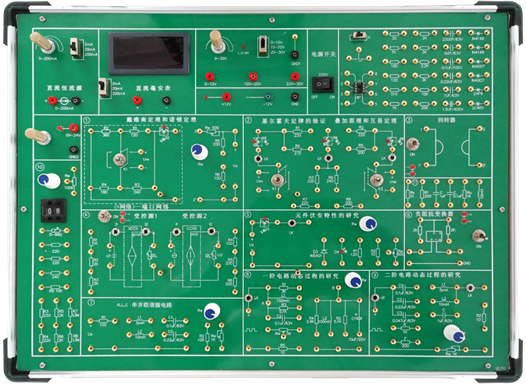

SB-DL5電路原理實驗箱
一、性能特點
電路原理實驗箱由鋁木合金箱體、線性電源、常用信號源、測量?jī)x表、實驗電路模塊等組成。其中實驗電路區大部分元器件在反面，正面標有電路原理圖，方便學生讀圖，以提高實驗效率。本實驗箱適用于本�？圃盒�、高職高專所有電類和非電類專業《電工學》、《電路原路》等課程的實驗教學。
二、主要技術指標
1.電源：輸入：AC220V±10%,50HZ；輸出：1）DC ±12V/0.5A有短路保護自恢復功能；2) DC 1路0-30V,分3檔0-10V、10-20V、20-30V連續可調直流穩壓電源，有短路保護自恢復功能；3）0-24V連續可調/0.5A。
2.直流恒流源：1）提供1路0～200mA可調恒流源，分3檔 2mA 、20mA、200mA輸出，并設有開路保護功能。
3.提供數顯0～200mA直流數字電流表，分3檔2mA 、20mA、200mA測量。
5.配置0-99Ω連續可調數字式電位器。
6.設計有擴展模塊接入?yún)^(qū)1個，大小155×100mm。
7.安全保護措施：設計有電源輸入輸出專用保護電路板，具有接地保護、漏電過載過流保護功能，具有誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
8.實驗?zāi)K
1）元器件伏安特性的測量
2）電路中電位的研究
3）戴維南定理和諾頓定理
4）疊加定理和互易定理
5) 基爾霍夫定律的驗證
8）一階動態電路
9）二階動態電路
10）負阻抗變換器電路
11）R、L、C串、并聯諧振電路
12）受控源VCVS、VCCS電路
13）回轉器電路
14）留有擴展模塊接入?yún)^(qū)，可以任意擴展其它實驗?zāi)K。
9.分立區元件：電阻51、200、220、240、1K、2K、10K、1.3M共13個，電容0.1、1uF各1個，100K電位器1個。
10.機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×150mm。
三、實驗項目
1）基本電工儀表的使用與測量誤差的計算
2）減少儀表測量誤差的方法
3）線性與非線性電路元件伏安特性的測繪
4）電位、電壓的測定及電路電位圖的繪制
5）基爾霍夫定律驗證及故障判斷
6）疊加定理驗證及故障判斷
7）電壓源與電流源的等效變換
8）戴維南定理的驗證
9）諾頓定理驗證
10）雙口網絡測試
11）互易定理驗證
12）受控源VCCS、VCVS、CCVS、CCCS的實驗研究
13）典型電信號的觀察與測量
14）RC一階電路響應的測試
15）二階動態電路響應的研究
16）R、L、C元件阻抗特性的測試
17）RC串、并聯選頻網絡特性測試
18）R、L、C串聯諧振電路的研究
19）RC選頻網絡特性測試
20）回轉器實驗
21）負阻抗變換器實驗
四、實驗箱配置表
|
序號 |
名稱 |
說明 |
數量 |
|
1 |
SB-DL5實驗主機箱 |
含詳細技術指標里全部軟硬件 |
1臺 |
|
2 |
2號實驗用導線 |
40cm |
25根 |
|
3 |
交流電源線1根 |
1.5m |
1根 |
|
4 |
電流測試線2根 |
30cm |
2根 |
|
5 |
實驗指導書 |
|
1套 |
附：使用本實驗箱需配套儀器儀表:（1）萬用表（2）信號發生器（3）示波器
|
