2024年7月15日電力系統傳感器與檢測技術實訓系統

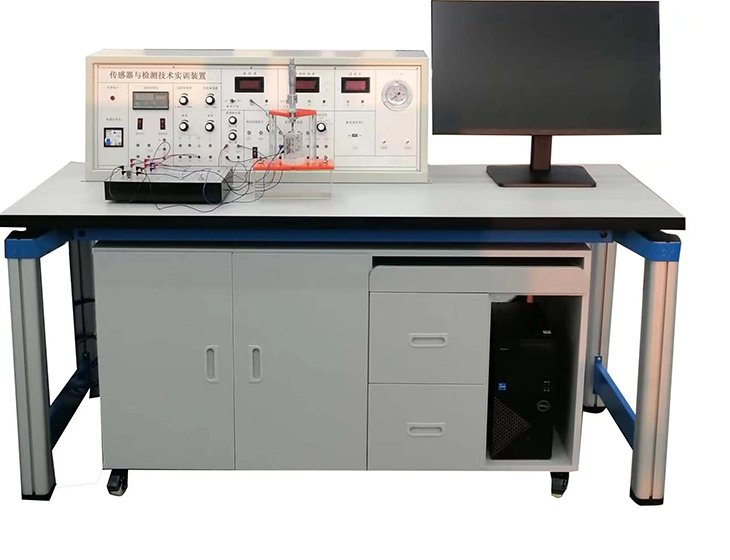

SBCG-68電力系統傳感器與檢測技術實訓系統

一、主要功能要求：

電力系統傳感器與檢測技術實訓系統能完成"傳感器原理與應用"、"自動檢測技術"、"工業自動化儀表與控制"、"非電量電測技術"、"傳感器與測控技術"等課程的教學實驗。

二、技術性能要求：

1.電源：單相三線 AC 220 V±5% 50 Hz

2.安全保護措施：具有接地保護、漏電、過載、過流保護功能，安全性符合相關的國標標準。

3.工作環境：溫度度:-5～40℃相對濕度<70%；

4.整機容量：≤1.5 kVA；

5.外形尺寸：1600×700×1100mm。

能開設如下實訓項目的實訓教學和訓練：

1.電阻式傳感器的單臂電橋性能實驗

2.電阻式傳感器的半橋性能實驗

3.電阻式傳感器的全橋性能實驗

4.電阻式傳感器的單臂、半橋和全橋的比較實驗

5.電阻式傳感器的振動實驗*

6.電阻式傳感器的電子秤實驗*

7.變面積式電容傳感器特性實驗

8.差動式電容傳感器特性實驗

9.電容傳感器的振動實驗*

10.電容傳感器的電子秤實驗*

11.差動變壓器的特性實驗

12.自感式差動變壓器的特性實驗

13.差動變壓器的性能實驗

14.激勵頻率對差動變壓器特性的影響

15.差動變壓器的振動實驗*

16.差動變壓器的電子秤實驗*

17.光電式傳感器的轉速測量實驗

18.光電式傳感器的旋轉方向測量實驗

19.接近式霍爾傳感器實驗

20.霍爾傳感器的轉速測量實驗

21.霍爾傳感器的振動測量實驗

22.渦流傳感器的位移特性實驗

23.被測體材質對渦流傳感器特性的影響實驗

24.渦流式傳感器的振動實驗

25.渦流式傳感器的轉速測量實驗

26.溫度傳感器及溫度控制實驗（AD590）

27.K型熱電偶的溫度控制實驗

28.熱電偶冷端溫度補償實驗*

29.E型熱電偶的溫度控制實驗

30.Pt100鉑電阻的溫度控制實驗

31.Cu50銅電阻的溫度控制實驗

32.磁電式傳感器的特性實驗

33.磁電式傳感器的轉速測量實驗

34.磁電式傳感器的應用實驗*

35.壓電加速度式傳感器的特性實驗

36.光纖傳感器的位移特性實驗

37.光纖傳感器的振動實驗

38.光纖傳感器的轉速測量實驗

39.壓阻式壓力傳感器的特性實驗

40.壓阻式壓力傳感器的差壓測量實驗*

41.氣敏傳感器的原理實驗

42.濕度式傳感器原理實驗

43.氣體流量的測定*

44.移相器實驗

45.相敏檢波器實驗

46.低通濾波器實驗

47.PN結溫度傳感器溫度特性實驗

48.正溫熱敏電阻溫度特性實驗

49.負溫熱敏電阻溫度特性實驗

50.光敏電阻演示實驗

51.熱釋電紅外傳感器特性實驗

三、系統配置要求：

1.本實訓裝置由鋁合金實驗臺、分體式鋁合金電源模塊、實訓桌、鋁合金實訓掛箱、實驗模塊等組成，鋁合金須經陽極氧化工藝處理，做到永不生銹。

2.鋁合金實驗臺：

1）采用鋁合金框架，立柱規格≥60*60，梯形形狀設計，中間設有卡槽用于安裝裝飾條；下部支撐型材≥7*4CM，梯形形狀設計，端頭采用專用圓弧型ABS材質注塑成型；實驗臺底下設有方便移動的萬向輪，在不需要移動時可自由調節腳墊進行固定。

2）上方設有LED照明燈，照明燈采用專用C型鋁合金型材設計，前部設有白色漫反射蓋板，45度角向下照明。中間設有專用型材設計的橫梁，可以掛放配套的鋁合金結構的實驗模塊。

3）桌面為防火、防水、耐磨高密度防火板，四周弧形設計，采用PU封邊工藝有效防止水及空氣進入造成板材膨脹開裂，造型美觀大方，堅固耐用，具有耐磨、耐刻刮、耐高溫、耐沖擊、易清潔、防火、防水、防酸堿等優點。

4）實驗桌下方應設有鋼制柜子，靜電噴塑烤漆工藝，不少于兩種顏色搭配，柜子前部邊角采用弧形設計，設有1個柜子，用于存放實驗模塊和計算機主機等，中間設有兩個抽屜，用于存放實驗工具導線實驗指導書等。

★5）實驗臺主控制屏配置要求：

（1）實驗臺提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，具有短路保護功能。

（2）低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。

（3）音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可調，最大輸出電流：0.5A（有效值0.4KHz）。

（4）差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。

（5）數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。

（6）轉動源：控制轉動源轉速，2V~+24V輸出，數字式電壓顯示，數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。

（7）溫度源：控制溫度源溫度，采用高精度智能化PID調節溫度控制儀表控制，多種輸入輸出規格，具有人工智能調節以參數自整定功能，先進控制算法，溫度控制精度0.5級，溫度<200℃(可調)。溫度表：0-150℃度，精度1%。

（8）振動源：振動梁采用雙平衡式懸臂梁結構，梁端裝有永久磁鋼，振動梁頻率1 Hz~30Hz(可調)。共振頻率12Hz左右。

（9）手動氣壓源：0-50Kpa，裝有氣壓表，機械式壓力表：0-50Kpa，精度2%。

（10）傳感器固定架：裝有螺旋測微器。

（11）計時器：0~9999s，精確到0.1s。

3.配套實驗模塊：

1）公共模塊：有移相器（Δφ±40°）、相敏檢波器（0-360°C）、低通濾波器（FT≤35Hz）組成。

2）電阻傳感器實驗模塊：有應變式傳感器原理圖與處理電路原理圖及各測試點。

3）電感式實驗模塊：有差動變壓器原理圖與處理電路原理圖及各測試點。

4）電容式傳感器實驗模塊：有電容式傳感器原理圖與處理電路原理圖及各測試點。

5）霍爾式傳感器實驗模塊：有霍爾式傳感器原理圖與處理電路原理圖及各測試點。

6）壓電式傳感器實驗模塊: 有壓電式傳感器及原理圖與處理電路原理圖及各測試點。

7）渦流傳感器實驗模塊: 有電渦流傳感器原理圖與處理電路原理圖及各測試點。

8）溫度傳感器實驗模塊: 有溫度傳感器原理圖與處理電路原理圖及各測試點。

9）壓力傳感器實驗模塊：有壓力傳感器原理圖與處理電路原理圖及各測試點。

10）光纖傳感器實驗模塊: 有光纖傳感器原理圖與處理電路原理圖及各測試點。

11）氣敏傳感器實驗模塊: 有氣敏傳感器及原理圖與處理電路原理圖及各測試點。燈光顯示濃度。

12）濕敏傳感器實驗模塊: 有濕敏傳感器及原理圖與處理電路原理圖及各測試點。燈光顯示濕度。

13）熱釋電傳感器實驗模塊：有熱釋電傳感器原理圖與處理電路原理圖及各測試點。

★4.數據采集卡及處理軟件：數據采集工作12位AD轉換、USB接口，分辨率由1/2048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。

序號	實驗模塊	量程	精度
1	電阻式傳感器	± 2mm	±1.5%
2	電感式傳感器	±5mm	±1%
3	電容式傳感器	±2mm	±1%
4	霍爾式傳感器	±2mm	±2%
5	霍爾式轉速傳感器	0-2400轉/分	±3%
6	磁電式傳感器	0-2400轉/分	≤1%
7	壓電式傳感器	1-30Hz	±2%
8	渦流位移傳感器	≥1mm	±3%
9	K型熱電偶	0-800℃	±3%
10	E型熱電偶	0-800℃	±3%
11	集成溫度傳感器	-55～+150℃	±2%
12	Pt100鉑電阻	0-800℃	±2% 三線制
13	Cu50銅電阻	0-100℃	±3%
14	PN結溫度傳感器	0-200℃	±3%
15	正溫熱敏電阻	0-200℃	±3%
16	負溫熱敏電阻	0-200℃	±3%
17	光電轉速傳感器	0-2400/分	≤1%
18	光敏電阻	電阻隨照度變	±3%
19	熱釋電傳感器	1-5m
20	擴散硅壓力傳感器	0-50kpa	±2% 差壓
21	光纖式傳感器	0-1mm	±2%
22	氣敏傳感器	50-2000PPm	對酒精敏感
23	濕敏傳感器	10-95%RH	±5%
