SB-GYTX電氣控制系統綜合實訓設備

一、概述

電氣控制系統綜合實訓設備應包括實訓操作平臺、主控模塊、觸摸屏模塊、伺服絲桿模塊、按鈕指示燈模塊、變頻器控制模塊、氣動實訓模塊、電源控制模塊、網孔板模塊、交通燈模塊、天塔之光模塊、水塔水位多種液體混合模塊、自動售貨機模塊、電機正反轉模塊及編程工作站。能夠根據任務類型選擇相應模塊，將該模塊安裝在指定快換工裝上，且可利用現場總線、計算機網絡等通訊方式進行連接，從而建立具有多層網絡的實驗軟硬件平臺。

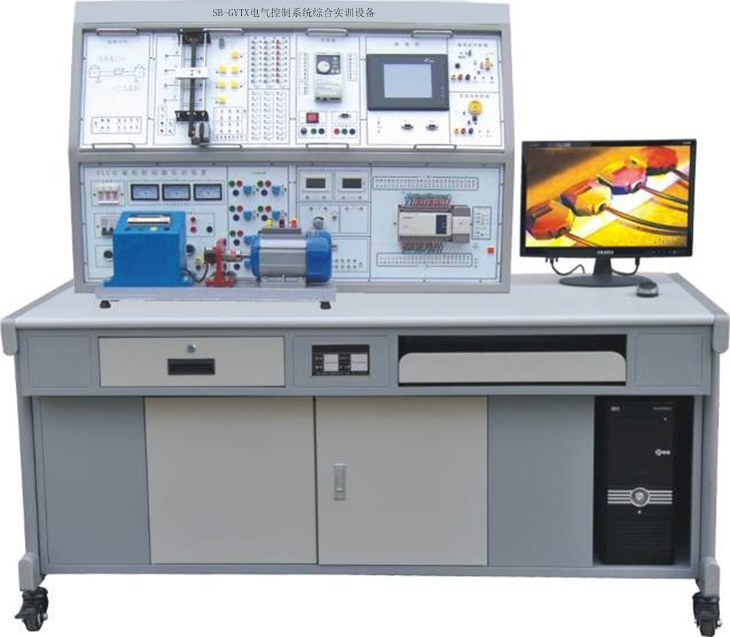

參考圖

二、電氣控制系統綜合實訓設備特點

1、采用積木組合式結構，含開關量、模擬量、變頻調速、觸摸彩屏、總線通信模塊等，配套組態監控軟件、仿真實訓軟件，實現仿真化、信息化、網絡實訓教學，體現實訓教學的網絡性和系統性。

2、項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中模擬對象，實物模型中的邏輯、模擬、過程、運動等的控制實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。PLC實訓對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。

3．采用西門子S7-1200系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。

4、多種通信方式：通過以太網總線，將實訓裝置（從站）PLC和主站PLC進行以太網主從通信。PLC與觸摸屏實現S7通信，觸摸屏畫面可實時監控PLC系統運行狀態和控制PLC系統。

三、技術性能

1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃) 海拔<400m

3、裝置容量：＜0.5KVA

4、重量：＜110Kg

5、外形尺寸：1600mm×750mm×1600mm

6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

四、實訓裝置的基本配置及功能

實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱、觸摸屏掛箱、交直流電機、總線單元、等組成。

（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）

1、交流電源控制單元

三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。

提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。

2、實驗室智慧用電安全控制系統

智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

1）智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！設備時間管理包含年月日時間的顯示�？稍O(shè)備相應過溫、短路、過流、過壓、欠壓、失壓、功率限定等7大保護功能數值。

2）手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；后臺查看報警日志、操作日志、故障日志等。用戶可進行遠程在線報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。

3）PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。

3、主機實訓組件

配置西門子S7-1200（CPU1214c）系列 PLC主機，集成數字量I/O（14DI/10DO），

4.變頻器組件

配置西門子G120C變頻器，響應速度快，性能優越。

5.觸摸屏實訓組件

昆侖通態7英寸觸摸屏，界面操作簡便，圖庫豐富，操作性強。

（二）實訓掛箱

序號	編號	控制對象實訓模塊	實訓教學目標
1	SX1	搶答器/音樂噴泉	通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中“水流”及音樂的循環控制，掌握循環指令的編寫方法。
2	SX2	裝配流水線/十字路口交通燈	通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。
3	SX3	水塔水位/天塔之光	通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。
4	SX4	自動送料裝車/四節傳送帶	通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。
5	SX5	多種液體混合裝置	通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。
6	SX6	自動售貨機	通過用用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。
7	SX7	自控軋鋼機/郵件分揀機	通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。
8	SX8	機械手控制/自控成型機	通過對機械手停留“位置“及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。
9	SX9	加工中心	通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。
10	SX10	四層電梯	通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。
11	SX11	步進電機/直線運動：（實物）步進電機系統由驅動電路、步進電機、刻度盤、指針等組成；直線運動系統由電機、同步帶、光電傳感器、導軌、移動塊等組成。	通過利用PLC對步進電機及直線運動實物模塊的控制，初步了解步進電機方向、拍數的控制及直線運動檢測、定位控制。
12	SX12	自動洗衣機/電鍍生產線	通過對洗衣機進出水時間、洗滌流程及電鍍生產線中物塊侵入不同溶液的時間、方式、先后順序的控制，掌握多點PLC控制系統的綜合應用能力。
13	BP1	變頻器實訓組件：配置西門子G120C變頻器	初步具有綜合應用變頻器的能力，了解變頻調速在實際中的應用，掌握變頻器調速技術及PLC綜合控制技術。
14	CM1	觸摸屏實訓組件：昆侖通態7英寸	了解工業觸摸屏的功能及使用方法、掌握與PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫面跟蹤在觸摸屏中的實現方法。
15	WK1	典型電動機控制實操單元：交流接觸器3只；時間繼電器1只，3個按鈕，3只交流指示燈，2只熱繼電器，元器件配置專用底座。	掌握一般強電系統的安裝和調試工作過程知識，實現PLC方式的電機典型運行控制；掌握安裝和調試PLC電氣控制系統的有關知識。
16	WK2	網孔板	學會電氣控制系統中各元器件的布局規劃、安裝、調試過程知識。

（三）.步進電機實訓系統

步進電機實訓系統由運動小車、同步帶輪傳動機構、步進電機及驅動器、光電傳感器、電感式傳感器、電容式傳感器、行程開關等組成，通過傳感檢測、編程，實現運動距離測量、傳動控制、鍵值優化比較行走控制、定向控制、定位控制、報警運行控制、點動控制、位置顯示控制等，通過脈沖個數定位，小車位置控制精確。該系統外觀精美，體積緊湊，重量輕，行程范圍：0.4米。實驗系統能滿足大中專院�？删幊炭刂破骷夹g(shù)的教學、課程設 計和畢業設 計。

（四）三相鼠籠異步電機：交流380V/△

（五）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。

五、實訓項目

（一）PLC基本技能實訓

1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）

3.PLC仿真實訓

（二）PLC模擬控制應用實訓

4.數碼顯示控制

5.搶答器控制（優先級、數值運算，具有聲效功能）

6.天塔之光控制（閃爍、發射、流水型）

7.音樂噴泉控制（具有聲效功能）

8.十字路口交通燈控制

9.水塔水位控制

10.自動送料裝車系統控制

11.四節傳送帶控制

12.裝配流水線控制

13.多種液體混合裝置控制

14.自控成型機控制

15全自動洗衣機控制（具有聲效功能）

16.電鍍生產線控制

17.自控軋鋼機控制

18.郵件分揀機控制

19.自動售貨機控制

20.機械手控制

21.三層電梯控制

22.四層電梯控制（實物）

23.加工中心控制（實物）

（三）PLC實物控制實訓

24.溫度PID控制

25.步進電機運動控制

26.直流電機控制

27.直線運動控制

28.運動小車控制

29.步進電機位置控制

（四）PLC高級技能實訓（設計、安裝、調試及檢修）

30.三相電機星三角控制

31.三相電機正反轉控制

32.機床電路控制

33.三相電機點動控制

34.三相電機連續控制

（五）PLC、變頻器、觸摸屏綜合應用技能實訓

35.變頻器功能參數設置與操作

36.變頻器面板操作與運行

37.變頻器無級調速

38.外部端子點動控制

39.變頻器控制電機正反轉

40.多段速度選擇變頻調速

41.外部模擬量(電壓/電流）控制方式的變頻調速

42.PLC控制變頻器外部端子的電機正反轉

43.PLC數字量控制方式的多段速

44.PLC數字量控制方式的電機降壓?jiǎn)?dòng)

45.PLC控制變頻器外部端子的電機運行時間控制

46. 基于PLC模擬量控制變頻開環調速

47. 基于觸摸屏控制方式的基本指令編程練習

48. 觸摸屏畫面等級設置及操作

49. 觸摸屏畫面切換操作

50. 基于觸摸屏控制方式的LED控制

51. 基于觸摸屏控制方式的電機運行時間控制

52. 基于觸摸屏控制方式的搶答器控制

53. 基于觸摸屏控制方式的四節傳送帶控制

54. 基于觸摸屏控制方式的運料小車控制

55. 基于觸摸屏控制方式的自動供水控制

56. 基于觸摸屏控制方式的多段速控制

（六）氣動控制實驗

57.三相電機星三角控制

31.三相電機正反轉控制

32.機床電路控制

33.三相電機點動控制

34.三相電機連續控制

六、設備主要配置

名稱	型號	數量	單位
實驗屏		1	臺
電源控制屏		1	臺
實驗桌		1	張
學生凳		2	張
PLC主機	CPU1214C	1	臺
數字量模塊	Sm1223	1	臺
模擬量模塊	SB1232	1	臺
通訊電纜	網線	2	條
通訊電纜	觸摸屏通訊線	1	條
實驗掛箱	搶答器/音樂噴泉	1	塊
	裝配流水線/十字路口交通燈	1	塊
	水塔水位/天塔之光	1	塊
	自動送料裝車/四節傳送帶	1	塊
	多種液體混合裝置	1	塊
	自動售貨機	1	塊
	自控軋鋼機/郵件分揀機	1	塊
	機械手控制/自控成型機	1	塊
	加工中心	1	塊
	四層電梯	1	塊
	步進電機/直線運動	1	塊
	自動洗衣機/電鍍生產線	1	塊
	變頻器實訓掛箱（G120C）0.37KW	1	塊
	觸摸屏實驗箱 TPC7062TI （7寸工業級彩色）	1	塊
軟件	演示板原程序及西門子編程軟件	1	套
軟件	觸摸屏編程軟件	1	套
說明書	實驗指導	1	冊
網孔板		1	套
網孔板散件		1	套
小車運動模型		1	套
三相異步電機		1	套
連接線	實驗連接線50cm自鎖線	50	條

七、氣動實訓模塊

本實訓模塊由各種小型標準工業氣動元件、電氣控制部分、微型空氣壓縮機等組成，能開設氣動元件和電氣元件的識別、方向控制回路、速度控制回路、順序動作回路等實訓項目，可以集成到工業自動化通訊網絡實訓平臺，實訓方便。

名稱	主要配置	數量
雙作用氣缸	（1）使用壓力范圍0.15-1MPa,耐壓15bar （2）行程≧50mm （3）活塞密封采用異型雙向密封結構，尺寸緊湊（4）配裝磁性開關 （5）配有安全導線接線接頭	1個
過濾減壓閥	調壓范圍0.5-9bar，集成壓力表	1個
二位五通手	（1）使用壓力范圍0-1MPa	1
動閥	（2）動作方式：手控直動式（3）保證耐壓力：1.5MPa	個
手旋閥	（1）外部控制直動式（2）有效截面積12.0mm2 （3）使用壓力范圍0-8bar （4）滑柱式結構	1只
單氣控二位三通閥常開式	（1）常開，外部氣控式（2）有效截面積16.0mm2 （3）使用壓力范圍：0.15-0.8MPa （4）動作頻率至5次/秒（5）滑柱式結構，密封性好，流量至400L/min	1個
單電控二位三通閥常開式	（1）常開式，有效截面積16.0mm2 （2）使用壓力范圍：0.15-0.8MPa （3）動作頻率至5次/秒（4）工作電源24VDC （5）滑柱式結構，密封性好（6）配有安全導線接線接頭	1個
安全閥	（1）外部控制直動式（2）有效截面積12.0mm2 （3）使用壓力范圍0-8bar （4）滑柱式結構	1個
二位三通壓力順序閥	適用范圍：可以使用經過潤滑的壓縮空氣	1個
先導式電磁換向閥	（1）常開式，有效截面積16.0mm2 （2）使用壓力范圍：0.15-0.8MPa （3）動作頻率至5次/秒（4）工作電源24VDC （5）滑柱式結構，密封性好（6）配有安全導線接線接頭	1個
排氣節流閥	使用壓力范圍：0.0-1MPa	1個
雙壓閥（與閥）	工作壓力范圍0-9.9kgf/cm2,有效截面積14mm2	1個
梭閥（或閥）	工作壓力范圍0-10kgf/cm2,有效截面積7.5mm2	1個
可調節單向節流閥	使用壓力范圍0.05-0.95MPa；額定流量450L/min	1個
氣管及輔材		1套
接近開關	電感式，配有安全導線接線接頭	2個
器件底座	所有氣動元件均裝有帶彈性插腳的底板，底板采用ABS工程塑料，一次壓制而成，實驗時可以隨意在通用鋁合金型材板上，組裝各種實驗回路，操作簡單、方便。	14個
雙壓閥（與閥）	工作壓力范圍0-9.9kgf/cm2,有效截面積14mm2	1個

名稱	主要配置	數量
空氣壓縮機	功率750W，轉速1380rpm/min，壓力7.0Bar，排氣量60L/min，容量30L	1
可移動實驗底板	采用鈑金結構與工業鋁型材一體化設 計，工業鋁型材在鈑金的基礎上建立一個固定閥板的平臺，主要用于安裝氣壓相關元件，型材表面有標準的兩道固定槽，兩道之間距離為40mm�？梢园惭b在試驗臺上。
