SBDZXK-021電子產品設計與應用實訓考核裝置
一、概述
電子產品設計與應用實訓考核設備以能力為本位，以就業為導向，緊密結合實際生產和職業崗位的技能要求，人性化的細節設計，引入工程系統設計概念，注重產品的通用性與升級性，使得設備整體簡潔大方，使用靈活方便，牢固耐用。
電子產品設計與應用實訓考核裝置可完成中小型電子產品的裝配、調試和檢修等實訓，使學生掌握電子產品裝配和調試的基本技能，同時可滿足進行電子制作、電子設計大賽、課程設計、畢業設計等綜合性、設計性、創新性的實訓要求。

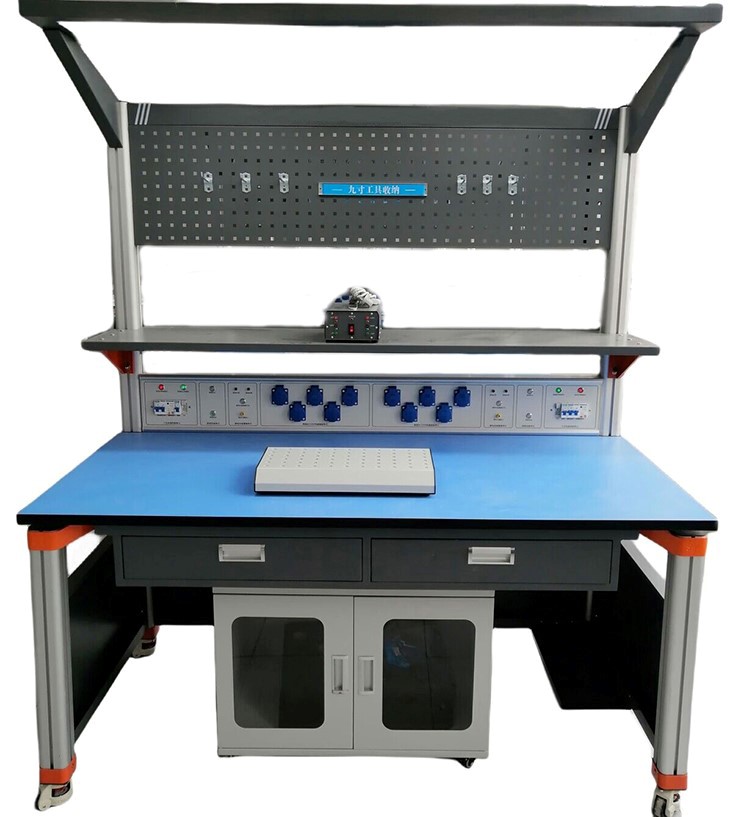

參考圖片
二、技術指標
工作電源：單相三線 AC 220V±10% 50Hz
溫度：－10～40℃；環境濕度：≤90%（25℃）
外形尺寸：長×寬×高=1600mm×800mm×2000mm
整機功耗：≤1KW
安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、功能特點：該設備主要由工作臺、實訓屏、工具柜、電路實訓模塊
1、工作臺：主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭固定安裝萬向輪，方便實驗臺挪動及擺放。整機既堅固耐用，美觀大方。
桌面采用25mm厚高密度纖維板，桌面直嵌無異味絕緣膠墊，絕緣截面封邊，桌面具有耐磨、抗靜電及易清潔等特點，桌面尺寸1600×800×25mm，桌面底部固定在40mm高度的鈑金襯板，鈑金襯板再與壓鑄構件固定支撐腳立柱型材，使實驗臺和桌面結合更加牢固。整體高度按人體工程學要求設計為800mm±20mm，滿足2名學生同時的操作空間。儀器臺面尺寸≥1500×340×25mm，采用3mm的鈑金固定主結構立柱，臺階高度285mm，傾斜防滑落設計，滿足擺方常用儀器的要求，也可以擺放電腦顯示器。
Ø桌面下方裝有儲物抽屜和鍵盤托盤，抽屜尺寸≥650×360mm，鍵盤托盤≥640×360mm，可左右互換。采用靜音式滑軌，表面經純環氧樹脂塑粉高溫固化處理。桌底側梁可裝電腦主機托盤，可選左側或右側安裝。
2、實訓屏：安裝于儀器臺面下方，裝配有220V交流電源輸出12路：接口采用10A/250V五孔防水插座，分別位于實訓屏前面板和頂面板，由過載開關分2路控制。頂部電源可用作示波器、信號源、電腦主機等儀器使用。面板電源可做為電烙鐵、熱風焊臺、電源模塊工作電源等。
Ø照明：在實訓臺頂部和儀器臺面下方，控制屏左右同事設置開關控制。
靜電手環報警器：內置防靜電設備報警器2路：實時監測操作人員的靜電設備佩戴情況及地線的接入大地情況,遇異常狀況立刻自動警報。
3、網孔工具掛板：二階桌面上方掛放網孔板，網孔大小10mm×10mm，網孔數大于等于35×9個，搭配6只100mm掛鉤，及磁吸條。
4、工具柜：不含輪尺寸 720mm×500mm×485mm（長×深×高），用優質冷軋鋼板焊接而成，表面靜電噴塑。工具柜下裝帶剎車的萬向輪，使工具柜可以隨意固定和移動，可放置實訓電路板、元器件、工具、耗材等。
5、單元電子電路模塊：該模塊將實際應用中單元電路模塊化。學生通過模塊間的搭接，很方便就能搭建成各種實際產品，模塊搭成產品的范圍涉及家電，工業，無線等方面內容。
單元模塊電路包括傳感器，信號處理，顯示，執行本體，接口電路，微處理器、通信等模塊。
模塊都采用透明盒裝配，模塊間采用排插和接線柱連接，使實訓模塊能夠靈活按教學要求或競賽要求搭建成各種實際產品。線路板統一采用藍色作為底色，清爽直觀。
連接采用銅制插孔和8腳白色排針，連接方便靈活。大部分電子元器件都為貼片封裝，布局經湊。
提供單片機下載軟件一套。軟件支持的單片機有STC90C58RD+，ATmega32，STM32，能為這3種單片機燒寫程序。
電源模塊設計了防電源接反電路，可以有效防止由于電源接反燒壞模塊。
四、電子產品電路搭建實訓項目
Ø空調電路
Ø出租車計價器
Ø綜合報警系統
Ø超聲波測距
Ø電子稱
Ø電子語音播放萬年歷
Ø64*32點陣廣告屏
Ø酒精測試儀
Ø頻率計
Ø聲光控制小燈
ØDDS信號發生器
ØGPS信息顯示
Ø分貝計
Ø數控電源
Ø溫濕度無線傳輸
Ø無線鼠標
Ø指紋門禁
Ø調頻收音機
Ø視頻監控
ØMCS51單片機實訓
Økeil的使用
ØI/O口輸出實驗
Ø8位獨立按鍵
Ø繼電器
Ø定時/計數器
Ø外部中斷實驗
Ø數碼管動態顯示
Ø矩陣鍵盤實驗
ØRS232串行通信實訓
Ø電子鐘
Ø字符液晶顯示實
ØAK040語音
ØEEPROM存儲器24C256實驗
Ø超聲波測距
ØDS18B20測溫
Ø步進電機控制
ØADC0809并行模數轉換
Ø8位串行A/D轉換TLC549應用
Ø10位串行D/A轉換TLC5615應用
Ø12864液晶模塊的控制
ØAVR單片機實訓
ØAVR開發軟件的使用及工程的建立
ØI/O口輸入輸出
Ø繼電器控制
Ø定時計數器
Ø外部中斷
ØEEPROM
Ø紅外遙控
Ø單片機串行口與PC機通信
Ø步進電機控制
ØLCD1602顯示
Ø12864顯示
6、NI Multisim軟件（拷貝版）
NI Multisim結合了直觀的捕捉和功能強大的仿真，能夠快速、輕松、高效地對電路進行設計和驗證。憑借NI Multisim，可以立即創建具有完整組件庫的電路圖，并利用工業標準SPICE模擬器模仿電路行為。借助專業的高級SPICE分析和虛擬儀器，您能在設計流程中提早對電路設計進行的迅速驗證，從而縮短建模循環。與NI LabⅥEW和SignalExpress軟件的集成，完善了具有強大技術的設計流程，從而能夠比較具有模擬數據的實現建模測量。學生可以用其進行電路的仿真與教學結論的補充驗證，幫助快速理解與驗證電路的正確性。
7、NI LabVIEW軟件（拷貝版）
LabVIEW是一種用圖標代替文本行創建應用程序的圖形化編程語言。傳統文本編程語言根據語句和指令的先后順序決定程序執行順序，而 LabVIEW 則采用數據流編程方式，程序框圖中節點之間的數據流向決定了VI及函數的執行順序。VI指虛擬儀器，是 LabVIEW 的程序模塊。LabVIEW 提供很多外觀與傳統儀器（如示波器、萬用表）類似的控件，可用來方便地創建用戶界面。用戶界面在 LabVIEW 中被稱為前面板。使用圖標和連線，可以通過編程對前面板上的對象進行控制。采用圖形化編程界面，簡單易學，訓練學生的編程思維，并可結合硬件采集平臺以及電子電路焊接與智能檢測系統模塊既可以練習編程，又可以訓練電路焊接能力。
8、可編程線性直流電源ODP3033
★1、雙通道（30V，3A）獨立輸出 + 單路輸出（6V，3A），具有三路單獨可控輸出；
9、帶有智能型溫控風扇；
★3、支持定時輸出，定時輸出設定不少于100組；
★4、記錄儀功能：可對輸出電壓、電流、功率情況進行記錄，并以圖形顯示
5、出色的電源調整率，CV≤0.01% + 3 mV；CC≤0.01% + 3 mA；
6、出色的負載調整率，CV≤0.01% + 3 mV；CC≤0.01% + 3 mA；
★7、超低噪聲和紋波(20Hz～20MHz)：CV≤300 μVrms / 2 mVpp；CC≤3 mArms；
★8、高精度輸出分辨率，電壓輸出分辨率不低于1 mV；電流輸出分辨率不低于1 mA；
9、設置精度電壓不低于0.03% + 10 mV，電流不低于0.1% + 8mA
10、顯示不低于4英寸高分辨率TFT液晶顯示，分辨率不低于480*320；
11、豐富的接口：USB Host & USB device、RS-232、LAN（選配）；
12、支持SCPI通信；Labview通信；
★13、優秀的變壓器性能，整機重量大于9.8kg；
14、用戶可自行通過USB HOST口進行系統升級；
15、恒壓恒流智能轉換功能；
★16、支持與同品牌系列示波器、信號源、萬用表無線組網實驗室管理系統
9、雙蹤示波器NDS102：
（1）帶寬：100M， 1G Sa/s的采樣率，雙通道；
（2）8寸高清液晶屏，分辨率不小于800*600， 14*10網格顯示，波形顯示細膩，屏幕顯示支持亮度調節；
（3）存儲深度（每次采集波形的記錄長度）不低于28M點；
（4）具有自動量程功能，改變輸入信號幅度或頻率，無需手動干預，儀器會自動調節到合適量程（并非自動設置功能）。
（5）支持小信號測量 ，在無信號輸出的情況下，示波器本機底噪不超過0.5mV；
（6）具有電流測量功能，方便電壓、電流切換測量，電流測量范圍不低于100.0mA/V ~ 1KA/V；
（7）最大波形刷新率不低于60000次/秒，支持用trig out輸出測試；
（8）支持小信號測量，在無信號輸入的情況下，示波器本機底噪不超過0.4mV；
（9）具有USB device，USB host，P/F，LAN等接口；并支持SCPI，Labview通信，支持二次開發，并提供編程手冊。
（10）時基精度不低于1ppm，內置6位1ppm精確度頻率計，頻率精度精確到0.01Hz；
（11）支持加、減、乘、除、開方、積分、微分、自定義數學運算等運算功能；
（12）李沙育波形支持雙屏顯示和三屏顯示兩種模式，三屏顯示可顯示時域波形、李沙育波形以及李沙育波形的相關參數（可顯示頻率、幅度、相位差等參數），并支持XY模式下光標測量。
（13）配置不少于峰-峰值、平均值、均方根值、周期均方根值、游標均方根值、頻率、周期、工作周期、最大值、最小值、頂端值、底端值、幅度、過沖、預沖、上升時間、下降時間、相位、正脈沖、負脈寬、正占空比、負占空比、延遲A→B↓ 、延遲A→B↑ 、正脈沖個數、負脈沖個數、上升邊沿個數、下降邊沿個數，FRF、FFR、FRR、FFF、LRR、LRF、LFR、LFF、面積、周期面積等38種自動測量項；
（14）具備不少于邊沿、視頻、脈寬、斜率、欠幅、窗口、Timeout、第N邊沿等觸發類型，支持邏輯觸發，總線觸發（I2C、SPI、RS232、CAN）及可選配解碼功能；
（15）支持與信號發生器，電源，萬用表組建互聯網實驗室管理；
10、函數發生器AG1012F
1、采用先進的DDS技術，雙通道獨立輸出，能實現通道復制，15M最高頻率輸出，不低于125MS/s采樣率；
2、14 bits垂直分辨率，頻率分辨率不低于1uHz，任意波長度不低于8K點；
★3、頻率特性：正弦波1uHz ~10MHz；方波1uHz ~ 5MH；脈沖波1uHz ~ 5MHz；鋸齒波1uHz ~ 1MHz；噪聲：25MHz（-3dB,典型值）；任意波1uHz ~ 10MHz；
4、豐富的波形輸出：5種基本波形，內置不少于45種任意波形；
5、豐富的調制功能：AM、FM、PM、FSK等，以及輸出線性/對數掃描和脈沖串波形；
★6、非易失存儲空間不低于64M byte；
★7、內置高精度頻率計，支持測量頻率、周期、正脈沖寬度、占空比，頻率范圍：100mHz ~ 200MHz，頻率精度不低于1ppm；
★8、矩形波抖動（RMS）不高于 1ns；
9、4英寸（480*320）高分辨率FTF液晶顯示；
10、支持與EDS系列示波器無縫互連；
11、配置ultrawave 任意波形的編輯軟件，支持遠程命令控制；
★12、豐富的接口設計：USB Host & USB device、LAN（選配）、RS－232（選配），可外接調制源，10MHz基準時鐘源；
13、支持SCPI、Labview通信，；
★14、可選配功放功能，最大輸出功率10W，增益X10，最大輸出電壓22V；
★15、支持與示波器，電源，萬用表組建互聯網實驗室管理；
11、數字萬用表
1、3 5/6位測量精度
2、直流電壓：0-1000V
3、交流電壓:0-750V
4、直流電流:0-20A
5、交流電流:0-20A
6、電阻:0-60MΩ
7、電容:0-60Mf
8、具有頻率 、占空比、溫度等功能。
9、交流帶寬：(20 - 1000) Hz
10、電壓最高可測量1000V
11、支持NCV非接觸電壓感應
12、 標配真有效值、自動量程功能
12、工具
附件1單元電子電路模塊清單
|
序號 |
名稱 |
型號/規格 |
數量 |
單位 |
|
1 |
電子剪切鉗 |
世達 5寸 |
1 |
把 |
|
2 |
帶刃剝線鉗 |
世達6寸 |
1 |
把 |
|
3 |
尖嘴鉗 |
世達 6寸 |
1 |
把 |
|
4 |
十字螺絲刀 |
世達5*75mm |
1 |
把 |
|
5 |
一字螺絲刀 |
世達5*75mm |
1 |
把 |
|
6 |
一字螺絲刀（小） |
世達3*50mm |
1 |
把 |
|
7 |
十字螺絲刀（�。� |
世達3*50mm |
1 |
把 |
|
8 |
吸錫器 |
臺灣寶工 |
1 |
把 |
|
9 |
鑷子 |
110mm |
1 |
把 |
|
10 |
美工刀 |
世達80mm |
1 |
把 |
|
11 |
剪刀 |
世達7寸 |
1 |
把 |
|
12 |
靜電手環 |
4mm接口 |
2 |
只 |
13、智能小車：外形尺寸245×215×493mm，智能小車底盤支架采用鋁合金噴砂工藝，采用總線四驅電機，搭載麥克納姆輪；機械臂采用總線六自由度機械臂，主控可選用51或32單片機控制。
五、設備配置
|
序號 |
產品名稱 |
型號規格 |
數量 |
單位 |
備注 |
|
1 |
實訓桌 |
1600*800*1800mm |
1 |
張 |
|
|
2 |
電源臺 |
|
1 |
臺 |
|
|
3 |
工具柜 |
|
1 |
臺 |
|
|
4 |
方凳 |
|
2 |
張 |
|
|
5 |
直流可調電源 |
|
1 |
套 |
|
|
6 |
雙蹤示波器 |
|
1 |
臺 |
|
|
7 |
函數發生器 |
|
1 |
臺 |
|
|
8 |
數字萬用表 |
|
1 |
臺 |
|
|
9 |
NI LabVIEW |
拷貝版軟件 |
1 |
套 |
|
|
10 |
NI Multisim |
拷貝版軟件 |
1 |
套 |
|
|
11 |
單元電子電路模塊 |
共計114個單元 |
1 |
套 |
附件1 |
|
12 |
工具 |
|
1 |
套 |
|
|
13 |
智能小車 |
|
1 |
套 |
|
附件1單元電子電路模塊清單
|
