SBA3-30X型機械綜合陳列柜
一、概述:
機械綜合陳列柜，該設備是根據大中專院校、職業學校的教學大綱設計的多功能機械綜合示教室是一套《機械原理》、《機械零件》、《減速器》共500余種模型，分三大類合并成的電化教學設備。共15個柜，30個板面。該設備采用新型觸摸液晶屏電腦控制主控臺。mpc解說，觸摸屏、遙控控制，聲控同步循環播放進行演示；又根據教材，教學需要而任意選擇單獨運轉演示。本產品的特點：使作方便，占地面積小，結構新穎實用，制作工藝更加美觀，整套設備演示形象逼真，運行可靠，有效的提升了教學生動性、趣味性及產品壽命。是一套現代化的機械課程示教室設備。
二、技術規格:
1、機械綜合陳列柜共由一十五個柜體和一個控制臺組成，外形尺寸：1200×450×1900mm（長×寬×高）。
2、機械原理與減速器既可以采用MP3解說，控制采用液晶屏觸摸控制和遙控控制、可循環、任選與重復播放運轉等。解說詞播放在100平方房內聲音宏亮
3、模型制作材料采用有機板和硬聚氯制作
4、柜體采用1.0mm冷扎板焊接而成，表面采用中溫磷化噴塑制作，柜體剛性好。柜內陳列面板板面注釋用激光寫真，板面附有必要的圖表和文字說明，外形美觀大方，經久耐用。
5、柜頂部裝有照明日光燈，柜背設有對開門，有利維護設備和方便維修。
6、柜底裝有萬向輪，方便移動，符合人機工程要求。

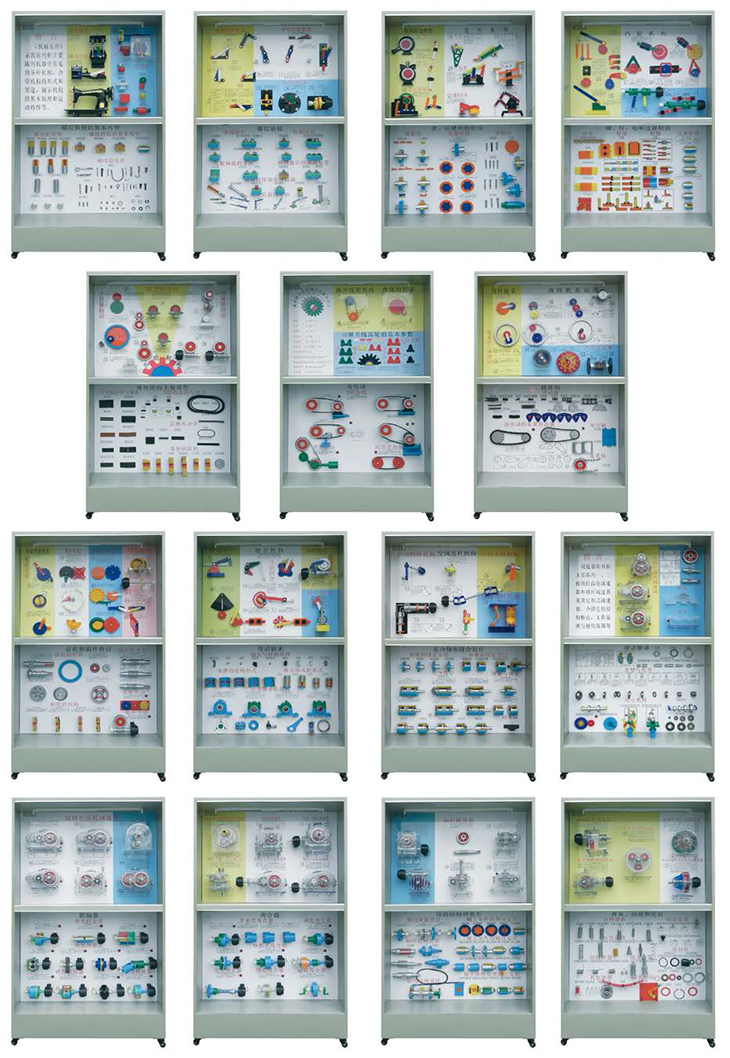

三：參考圖片
四、陳列柜內容：
|
序號與名稱 |
陳 列 柜 內 容 |
|

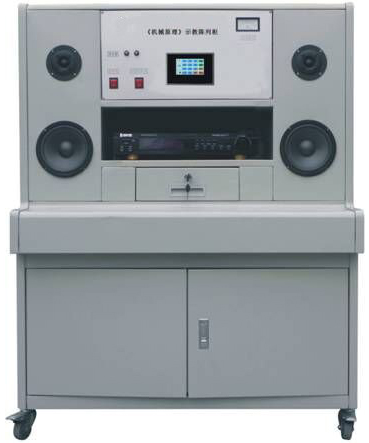

主控臺 |
微電腦觸摸液晶屏控制、電壓顯示表，喇叭。 |
|
第一柜 機器與機構 |
前言、內燃機、蒸汽機、縫紉機、牛頭刨床、球面高副、螺旋副、移動副、曲面副、球面副、圓柱副、轉動副 |
|
第二柜 平面連桿機構的基本形式 |
鉸鏈四桿機構：曲柄搖桿機構2件、雙曲柄機構、雙搖桿機構2件。單移動副機構：曲柄滑塊機構、曲柄搖塊機構、轉動導桿機構、移動導桿機構。雙移動副機構：曲柄移動導機構、雙滑塊機構、雙轉塊機構 |
|
第三柜 平面連桿機構 |
機構運動簡圖：泵2件、泵的簡圖2件、顎式破碎機與間圖。連桿機構：飛剪、壓包機、翻轉機構、攝影升降機、天平、起重機。 |
|
第四柜 凸輪機構的形式 |
盤形凸輪3件：滾子、尖端、平面、移動凸輪輪、槽凸輪機構、交叉槽凸輪機構、等徑凸輪機構、等寬凸輪機構、主回凸輪機構、球面凸輪機構、圓錐凸輪機構、圓柱凸輪機構。 |
|
第五柜 齒輪傳動的各種類型 |
平行軸傳動：外嚙合直齒圓柱齒輪機構、內嚙合直齒輪機構、直齒輪齒條機構、斜齒圓柱齒輪機構、人字圓柱齒輪機構。相交輪傳動：直齒圓錐齒輪機構、雙曲線圓錐齒輪機構、斜齒圓錐齒輪機構。相錯軸傳動：螺旋齒輪機構、螺旋齒輪齒條機構、圓柱蝸桿蝸輪機構、弧面蝸桿蝸輪機構。 |
|
第六柜 齒輪基本性質 |
漸開線齒輪各部分名稱、浙開線的形成、擺線的形成、齒數、模數、壓力解、齒高系數。 |
|
第七柜 輪系的基本形成 |
周轉輪系、差動輪系、行星輪系、定軸輪系合并一件、獲得大傳動比，實現特定的運動、運動的合成、旋轉線、用于傳遞、運動的分解、諧波運動減速器，擺線針輪行星減速器、汽車差速器兩種動作。 |
|
第八柜 間歇運動機構 |
齒式棘輪機構2件、摩擦式棘輪機構、外嚙合槽輪機構，內槽輪機構，球面槽輪機構、漸開線不完全齒輪機構、擺線針輪不完全輪機構（2件）、凸輪式間歇機構2件、停歇連桿機構、停歇導桿機構 |
|
第九柜 組合機構 |
串聯組合：行程擴大機構、換向傳動機構 并聯組合：齒輪連桿曲線、實驗給定軌跡的機構2件、實驗變速運動的機構、同軸槽輪機構，誤差校正機構、電動馬游藝機裝置。 |
|
第十械 空間連桿機構 |
空間四村結構：RSSR空間四桿機構、RCCR聯軸節、單萬向節、雙萬向節、4R揉面機構、RRSRR角度傳動的空間五桿機構、空間六桿機構的薩勒特機構。 |
|
第十一柜 一級圓柱齒輪減速器 |
直齒圓柱齒輪減速器、斜齒圓柱齒輪減速器、人字齒輪圓柱齒輪減速器、齒輪、軸、齒輪軸、機蓋、機座 |
|
第十二柜 二級圓柱齒輪減速器 |
二級展開式圓柱齒輪減速器、橋式起重機上減速器、分流式雙級圓柱齒輪減速器、同軸式采用大端蓋結構的二級圓柱減速器、同軸展開式圓柱齒輪減速器 |
|
第十三柜 三級減速器 |
軸裝式二級齒輪減速器、立式二級齒輪減速器、雙蝸桿減速器、圓錐圓柱齒輪減速器、齒輪蝸桿減速器、蝸桿齒輪減速器 |
|
第十四柜 蝸桿減速器 |
下置式蝸桿減速器、上置式蝸桿減速器、圓錐摩擦式離合器的立式蝸桿減速器、剖分式立工蝸桿減速器、立式整體蝸桿減速器、蝸桿、蝸桿軸 |
|
第十五柜 典型減速器 |
諧波齒輪減速器、一級圓錐齒輪減速器、行星齒輪減速器、擺線針輪減速器、少齒差漸開線行星齒輪減速器 |
下柜內容：
|
序號與名稱 |
陳 列 柜 內 容 |
|
第一柜 螺紋聯接的基本內容 |
螺紋類型：普通螺紋、梯形螺紋、矩形螺紋、鋸齒形螺紋、圓弧管螺紋、圓柱管螺紋、圓錐管螺紋、右旋螺紋、左旋螺紋、雙線螺紋、三線螺紋。 螺紋聯接的類型：螺栓聯接、雙頭螺栓聯接、螺釘聯接、緊固螺釘聯接。 螺栓11件、螺柱4件、螺釘9件、緊定螺釘5件、螺母12件、墊圈7件。 |
|
第二柜 螺紋聯接 |
摩擦防松：對頂螺母、鎖緊熱圈收口防松螺母、開縫收口，帶尼龍圈防松螺母、彈簧墊圈。 機械防松：止動墊圈、止動墊圈子與圓螺母、開口銷與六角開槽螺母、串聯鋼絲。 橫向截荷的減載裝置：斜墊圈、凸臺、沉頭坑、減載套筒、減載鍵、減截銷。 提高聯接強度的措施：加彈性無件、內斜螺母、空心螺栓、腰狀桿螺栓，大圓角螺栓、沉割螺母、螺紋聯接的裝拆。 |
|
第三柜 鍵、花鍵和銷聯接 |
鍵聯接：普通平鍵、半圓鍵、楔鍵、導向平鍵、切向鍵、馬鞍滑鍵。 花鍵聯接：矩形花鍵3件，漸開線花鍵2件。三角形花鍵。 銷聯接：圓柱銷3件、圓錐銷4件、導形銷3件、安全銷3件、定位、聯接、安全。 |
|
第四柜 鉚、焊、粘和過盈聯接 |
鉚接：常用鉚釘?shù)男褪健⒋罱�、單搭板對接、雙搭板對接、組合接頭。 焊接：坡口型式、搭接、對接、角接。 粘接：板接、管接、角接。 過盈聯接：圓柱面過盈聯接，圓錐面過盈聯接。 |
|
第五柜 帶傳動的主要類型 |
平帶的材料與接頭：皮革帶、編制帶、膠帆布平帶、高速環形膠帶、錦綸片復合帶、斜面接頭、斜面階梯接頭、膠帶的接頭、縫線接頭、皮革線接頭。 V帶的結構與型號：O型、A型、B型、C型、D型、E型、寬V帶、窄V帶、活絡V帶、其他傳動帶、聯組V帶、普通V帶、雙面V帶、多楔帶、圓帶、梯形齒同步帶。 帶輪的結構：實心輪、輻板輪、孔板輪、橢圓輻輪、平帶輪、高速帶輪、同步帶輪。 |
|
第六柜 帶傳動 |
V型帶傳動：自動張緊裝置、滑道式定期張緊裝置、擺架式定期張緊裝置、張緊輪張緊裝置。 平帶傳動：張緊輪裝置 同步帶傳動 |
|
第七柜 鏈傳動 |
傳動鏈：滾子鏈、內鏈片及套筒、滾子、外鏈片銷軸、內鏈片、外鏈片、單節距雙排滾子鏈、單排單節距滾子鏈、彈簧式、彈簧止圈、鋼絲、開口銷、過渡鏈節、帶搭子整體式鏈輪、整體板式、孔片式、帶內導片齒形鏈、帶外導片齒形鏈、圓銷式、滾柱式、鍵柱式、軸瓦式、方框鏈、平頂鏈、圓環鏈、鏈傳動的布置和張緊。 |
|
第八柜 齒輪與蝸桿傳動 |
齒輪的結構：齒輪軸2件、實心式齒輪2件、腹板式齒輪2件、輪幅式齒輪。 蝸桿的類型：阿基米德圓柱蝸桿、法向直廓蝸桿、直線型環面蝸桿。 蝸桿的結構：整體式蝸輪、輪箍式蝸輪、螺栓聯接式蝸輪、鑲鑄式蝸輪、齒輪傳動。 |
|
第九柜 滑動軸承 |
軸瓦與襯的材料：軸瓦合金、青銅、黃銅、灰鑄鐵、微型軸承、橡膠、尼龍、四氟、酚荃樹脂。 油槽的結構形式5件、推動軸承的形式：實心、空心、單環、多環。 滑動軸的結構：整體有襯正滑動軸承、對開式正滑動軸承、對開式斜滑動軸承、 自動調心滑動軸承、固定瓦推力軸承、自位調心滑動軸承、可傾三反軸瓦、連 桿、靜壓軸承。 |
|
第十柜 滾動軸承 |
內圈、保持架、外圈、球、短圓柱滾子、長圓柱滾子、螺紋滾子、圓錐滾子、 鼓形滾子、滾針。 類型與代號：深溝球軸承、調心球軸承、調心滾子軸承、圓柱滾子軸承、滾針 軸承、螺旋滾子軸承、角接觸軸承、圓錐滾子軸承、推力球軸承、推力滾子軸承。 尺寸系列：直徑系列、內圈固定外圈轉動、外圈固定內圈旋動、滾動軸承的安裝方法、滾動軸承拆卸工藝、內徑系列7件，寬度系列4件。 |
|
第十一柜 滾動軸承組合設計 |
內圈的固定方法：彈簧擋圈、軸端壓板、圓螺母、錐形套筒。 外圈的固定方法：軸承端蓋、孔用彈性擋圈、端蓋孔凸肩組合、套杯。 組合設計：兩端固定式3件、兩端游動、一端固定一端游動2件。 頂緊與調整：滾動軸承的調整、滾動軸承的頂緊。 密封：毛氈式、皮碗式、環隙式、迷宮式、螺紋式、軸承座 |
|
第十二柜 聯軸器 |
彈性套柱銷聯軸器、彈性柱銷聯軸器、輪胎式聯軸器、凸緣聯軸器、套筒聯軸器、夾殼聯軸器、齒輪聯軸器、鏈條聯軸器、十字軸萬向聯軸器、滑塊聯軸器、剪銷式安全聯軸器。 |
|
第十三柜 離合器 |
牙嵌禽合器矩形牙、梯形、正三角形牙、鋸齒離合器、單圓盤摩擦離合器、圓錐摩擦禽合器、多圓盤摩擦離合器、牙嵌式安全禽合器、離心離合器、超越離合器。 |
|
第十四柜 軸的類型與軸上零件的固定方法 |
轉軸、心軸、傳動軸、齒輪軸、化鍵軸、蝸桿軸、曲軸、凸輪軸、軟軸、軸的,結構設計,鍵聯接、花鍵聯接、成形聯接、銷聯接、過盈聯接、軸肩—彈性擋圈、軸肩—圓螺母、軸肩—雙圓螺母、軸肩—套筒、軸肩—彈性擋圈2年、圓錐形軸頭—軸端擋圈、軸端擋板、雙鎖緊擋圈、開槽夾緊聯接、輪轂部分夾緊聯接、彈性套聯接、彈性環聯接、彈性盤聯接。 |
|
第十五柜 彈簧、潤滑 與密封 |
拉伸彈簧：圓鉤環、半圓鉤環、偏心圓鉤環、錐形閉合端彈簧、可調拉簧。 壓縮彈簧：端面拼緊磨平彈簧、端面不拼緊不磨平彈簧、矩形截面壓縮彈簧、 中凸彈簧、中凹彈簧、圓錐螺旋彈簧。 扭轉彈簧：外臂扭轉彈簧、內臂扭轉彈簧、中心臂扭轉彈簧、雙扭簧。 其他彈簧：碟形彈簧、蛇形彈簧、平面蝸卷彈簧、板簧。 并列組合彈簧、直列組合彈簧、轉換機構。 潤滑裝置：壓配式壓注油杯、油繩式有杯、接頭式壓注油油杯，直通式注油杯、油標。 密封件：O型橡密封圈2件、矩形橡密封圈2件、尼龍墊片、石棉墊片、金屬平墊片、金屬八角墊片、金屬齒形墊片、切口：插入搭接、活塞環、 切口：斜搭接、雙口型油封、T型油封、Y型油封、V型油封。 潤滑劑8件、機油槍、牛油槍。 |
