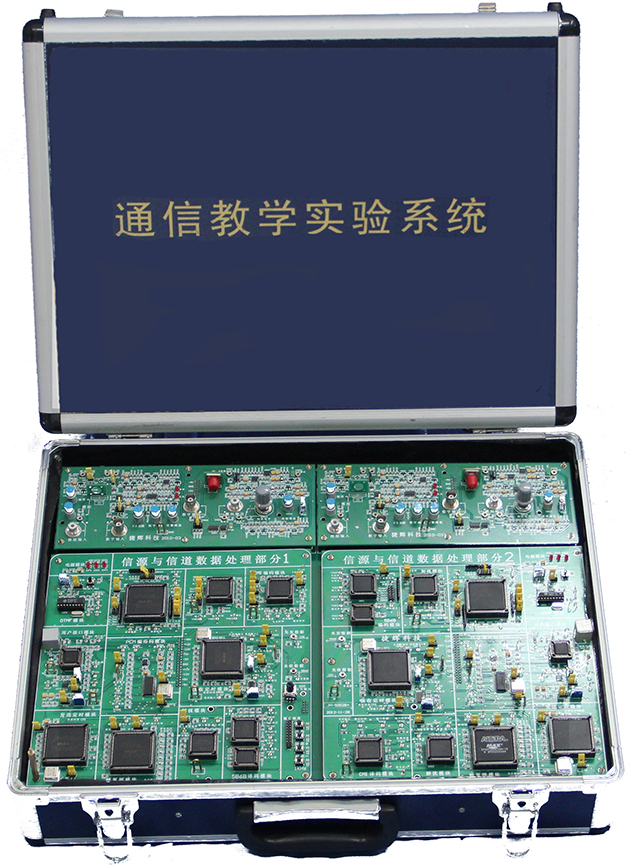

SB-5002C光纖通信教學實驗系統
一、基本技術指標要求
1. 輸入電壓：AC220±10％V 輸出電壓；電流：DC±5V，0.2A；DC±12V, 0.2A;DC-48V，0.2A。電源具有過流保護功能；
2.各功能模塊單獨供電；
3.自帶DDS低頻信號源： 具有正弦波、方波、三角波、鋸齒波輸出，頻段為0.1KHz～4KHz。
4.系統包含帶寬為6.5MHz的模擬光纖傳輸系統，用于數據傳輸?shù)乃俾蔬_8Mbps。
二、功能模塊要求：
信源與信道數據處理部分：
1、用戶電話接口模塊
2、雙音多頻（DTMF）檢測模塊
3、PCM語音編譯碼器模塊
4、幀傳輸復接模塊（E1成形模塊）
5、幀傳輸解復接模塊（E1解復接模塊）
6、加擾模塊
7、解擾模塊
8、發送定時模塊
9、CMI/5B6B編碼/譯碼器模塊
10、接收定時恢復模塊（含模擬及數字鎖相環模塊）
光終端機部分：
1、1310光纖數據發送模塊（單模）
2、1310光纖數據接收模塊
3、1550光纖數據發送模塊（單模）
4、1550光纖數據接收模塊
其它：
1、電源模塊
2、模擬信號源（DDS低頻函數信號發生器）模塊
數據接口：
1.電話接口：連接電話機，與對端用戶進行通話實驗及測量。
2.尾纖FC活動連接器連接端口（光纖法蘭盤）：（在波長分別為1310、1550兩組光纖收發模塊上）：用該端口連接兩條單模光纖，可在兩組光纖收發模塊相互間進行連接，實現空分雙向光纖通信；亦可通過一對波分復用器實現單光纖的雙工傳輸。光纖發送模塊還可作為獨立光源，為光無源器件實驗提供測量光源。
3.帶輸入端口（時鐘測試信號輸入）、（模擬測試信號輸入）可將外部測試信號接入，用于向?qū)嶒炏到y(tǒng)送入各種測試信號。
三．實驗內容要求
電終端實驗
1、戶環路接口實驗
2、雙音多頻檢測實驗
3、PCM編碼實驗
4、信號復接（E1傳輸系統）實驗
5、信號解復接（E1的同步與解復接）實驗
光終端實驗
1、光無源器件（光耦合器、光衰減器等）特性測試實驗（附件擴展）
2、碼型變換（CMI編碼）實驗
3、碼型變換（CMI譯碼）實驗
4、5B6B編碼實驗
5、5B6B譯碼實驗
6、碼流加擾實驗
7、接收碼流解擾實驗
8、光發送系統實驗
9、光接收系統及測試實驗
10、模擬鎖相環實驗
11、同步時鐘提�。〝�(shù)字鎖相環）實驗
12、波分復用光纖傳輸特性測試實驗
光纖通信基本原理實驗
激光器P-I特性曲線測試
自動功率控制APC原理與特性實驗
光源器件壽命監測與無光告警實驗
數字光發送機主要接口指標測試
光接收機電路原理及各個關鍵點傳輸波形觀察
光纖傳輸系統誤碼性能測量實驗
數字光接收機接口指標測試
光纖傳輸損耗特性測試
波分復用器性能指標測試（附件擴展）
數字信號O/E、E/O轉換傳輸實驗
電話語音直接光強度調制傳輸
圖像信號直接光強度調制傳輸
系統應用綜合實驗
光無源器件（光耦合器、光衰減器等）系統融入測試實驗（附件擴展）
數字電話（PCM）光纖傳輸系統試驗
波分復用光纖傳輸特性測試實驗（附件擴展）
數字/模擬圖像單向、雙向傳輸實驗
數字/圖像/語音混合傳輸實驗
自適應以太網光纖收發器傳輸及組網實驗（附件擴展）
副載波頻率調制（SCM-PFM）高質量圖像光纖傳輸實驗（附件擴展）
通信教學實驗室設備配置方案及說明
|
序號 |
配置儀器名稱 |
型號 |
|
|
1 |
光纖通信實驗系統 |
SB5002C |
標配 |
|
2 |
電話機 |
標準 |
配送 |
|
3 |
FC-FC光纖連接線 |
|
配送 |
|
4 |
攝像頭 |
彩色 |
配送 |
|
5 |
電視機 |
7寸液晶電視 |
配送 |
|
6 |
無源器件組件箱 |
SB5002B |
選配 |
|
7 |
光功率計 |
SB2001 |
選配 |
|
8 |
數字示波器 |
60M,數字普源精電 |
自配 |
|
9 |
誤碼測試儀 |
SB9001A |
選配 |
|
10 |
光纖擾模器 |
|
選配 |
|
11 |
萬用表 |
|
自配 |
|
