2025年3月28日 新能源汽車動力電池控制系統教學平臺

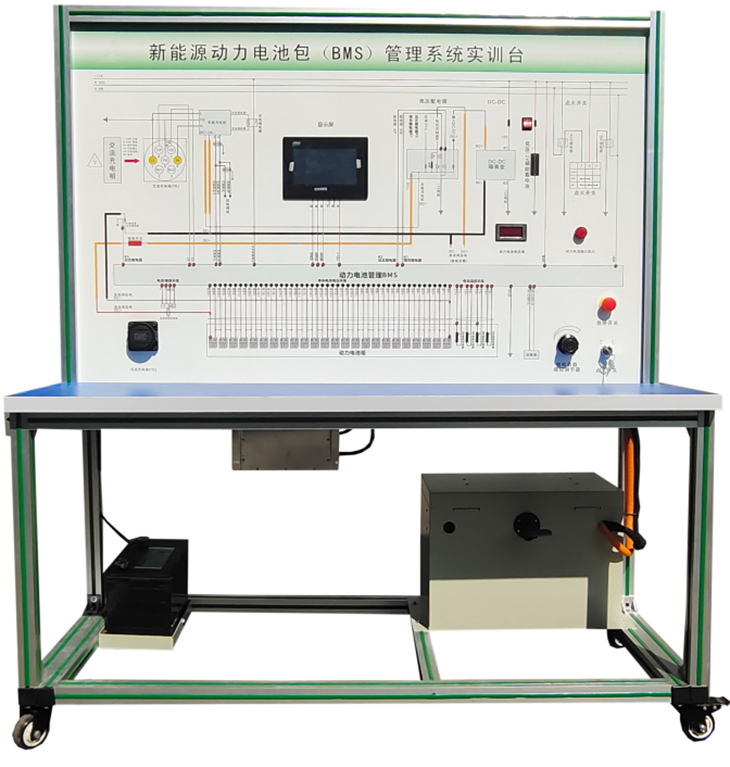

SBC-XNYDCA新能源汽車動力電池控制系統教學平臺

一.產品簡介

選用新能源車輛磷酸鐵鋰動力電池包，單體電池（3.2V20AH，共24串），帶CAN總線的一體機BMS電池管理系統，有被動均衡功能；真實地呈現了磷酸鐵鋰動力電池包核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項，并培養學員對磷酸鐵鋰動力電池包(BMS)故障分析和處理能力。適用于了解與驗證電動汽車的動力電池參數進行實時監控、故障診斷、SOC估算、短路保護、絕緣檢測、充放電控制、均衡等功能，并通過CAN總線的方式與帶CAN通訊的車載充電機進行信息交互，保障電動汽車高效、可靠、安全運行的BMS教學實訓實驗。

二.功能特點

1.真實可運行的新能源動力電池充放電總成，充分展示各主要零部件組成結構和邏輯控制關系。

2.各主要部件安裝在實訓臺上，電氣連接方式與實車相同，可以方便拆卸，讓學員在拆裝連線過程掌握高壓系統零部件拆裝要點和安全保護。

3.BMS電池管理系統帶被動均衡功能，帶開關控制保護（單體斷線、短路、過壓、欠壓、過流、過溫），與車載充電機CAN通訊，通過BMS控制車載充電機工作，估算SOC(荷電狀態)等。

3.1具有單體電壓數據采集、總電壓數據采集、電流采集、溫度采集。

3.2具有完備的故障等級報警功能，包括電壓、電流、溫度等故障報警。

3.3具有SOC估算功能。

3.4具有充放電控制功能。

3.5具有被動均衡管理功能。

3.6系統開關無源機械觸點。

4.動力電池包顯示器（7寸觸摸屏）安裝在面板上，可以觀察充放電過程各項參數，掌握動力電池包充放電過程控制邏輯和主要部件參數變化規律。（配套可正常運行操作的BMS上位機檢測標定軟件）。

5.實訓臺配放電模塊，模仿車輛能量消耗過程，放電電流大小可以選擇動力電池包設置有新能源汽車機械維修開關，可以打開上蓋觀察；高壓電器連接器均采用國標產品，性能可靠。

6.實訓臺配備12V電源接地機械開關，可隨時斷開12V接地，切斷整個系統電源。

7.動力電池包輸出線路另配機械斷開式緊急開關，適用于緊急情況下很輕松斷開主電源回路。

8.UV平板噴繪彩色面板完整顯示動力電池包，充電，放電工作原理圖，并安裝用檢測端子，可實時檢測各種狀態下參數變化。

9.實訓臺由移動實訓臺(帶原理面板)組成，實訓臺水平放置，安裝主要零部件；實訓臺底部安裝4個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。

10.配備故障設置和考核系統，故障點不少于15個。

11.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。

12.配備線性放電負載系統，可以讀取放電過程各項參數。

13.配備CAN診斷系統（包括軟硬件），可以讀取充放電過程各項參數及故障數據。

14.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。

三.技術規格

1.外形尺寸：1500×700×1700mm（長*寬*高）

2.輸入電源： AC220V±10% 50Hz

3.工作電源： DC12V

4.動力電池類型：環保型磷酸鐵鋰動力電池（單體電池3.2V 20AH，24串）

5.工作溫度：-20°～60°

6.BMS鋰電管理一體機：帶CAN通訊

7.動力電池包顯示屏：7寸觸摸屏

8.高壓大電流繼電器：線圈電壓：12VDC,最大額定工作電壓：1000VDC,額定電流：400A。

四.實訓實驗項目

1.新能源動力電池包（BMS）控制原理認知。

2.新能源動力電池包（BMS）主要零部件功能認知。

3.新能源動力電池包（BMS）各種狀態下邏輯控制關系，掌握電流，電壓，電池壓差，電池溫度等參數變化規律認知。

4.BMS如何采集動力電池組壓差，并控制充電和放電過程實訓實驗。

5.BMS如何采集動力電池組溫差，并控制充電和放電過程實訓實驗。

6.新能源高壓系統操作安全注意事項，高壓連接器插拔方法實訓實驗。

7.新能源動力電池包（BMS）故障分析與診斷。

8.新能源動力電池包（BMS）拆裝與維護實訓。

9.新能源動力電池（BMS）管理系統CAN總線測試與控制實訓。

五.基本配置

磷酸鐵鋰動力電池包與鐵制電池箱（單體電池3.2V 20AH，24串）、BMS鋰電管理一體機、動力電池包觸摸顯示屏、車載充電機、國標充電插口、國標充電槍、緊急斷電開關、霍爾電流傳感器、直流接觸器（包含充電繼電器、總正繼電器、總負繼電器、預充繼電器）、DC-DC轉換器（72V-12V30A）、輔助蓄電池（12V45AH）、放電控制繼電器與放電負載電阻、預充電阻器、可移動實訓臺(1500×700×1700mm 帶自鎖腳輪裝置，帶安裝檢測端子的原理面板，面板1448×940mm)、故障模擬與排除裝置、設備操作說明書。
