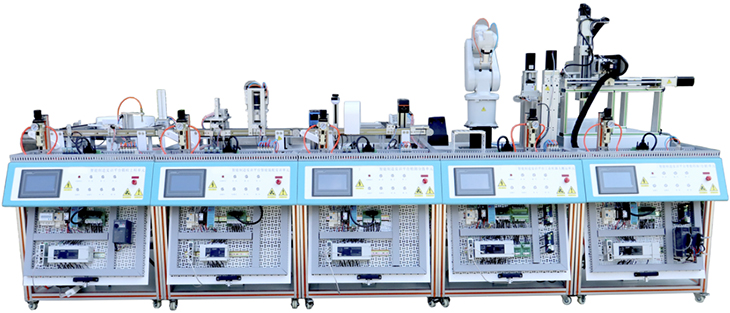

序號

設備名稱

詳細參數

1

輸送帶

基本參數要求：用于物料瓶子的主輸送裝置，主要零部件采用鋁材加工成型，表面陽極氧化處理，型材主體鋁型材加工成型。直流減速電機：電壓：24VDC±10％,功率：10W,減速比：50，傳送皮帶：材質：PVC黑色平面，厚度：2.0mm，皮帶防護罩：采用1.0mm冷軋鋼板折彎成型，表面靜電噴塑處理。

2

循環顆料上料機構

1.功能：通過變頻器控制輸送帶傳動，供料機構將料筒中的物料推出，當傳感器檢測到第一皮帶輸送末端輸送至第二皮帶輸送前端的物料是目標顏色物料時，控制器控制電機反轉，目標顏色物料被第二皮帶逆向輸送至選料槽；當傳感器檢測到第一皮帶輸送末端輸送至第二皮帶輸送前端的物料不是目標顏色物料時，電機繼續正轉，物料繼續在循環輸送皮帶組上循環輸送。

2.三相交流減速電機

1)電壓：三相AC220V。

2)功率：50W，減速比1：50。

3.高精度數字光纖傳感器

1)電源電壓：12V至24VDC±10%

2)控制輸出：NPN型

3)保護電路：電源具有逆電極保護、輸出具有過流保護、過電壓保護功能

4)輸出功能：LIGHT-ON/DARK-ON(開關選擇）

5)延時功能：斷開延時計時器/開啟延時計時器/單次計時器

6)響應時間：50μs（HIGH SPEED)/250μs（FINF)1ms(SUOER)/16ms(MEGA)。

4.光纖頭：檢測距離：20至90mm,最小彎曲半徑：R20。

5.傳送皮帶：材質：PVC黑色平面，厚度：2.0mm。

6.同步帶： 黑色。

7.推料氣缸：缸徑：6mm,行程：30mm。

8.配套磁性開關及氣動接頭。

9.端子板組件

10.物料顆粒工件1：材質：白色POM、尺寸：φ18*13mm。

11.物料顆粒工件2：材質：藍色POM、尺寸：φ18*13mm。

12.物料顆粒工件3：材質：紅色POM、尺寸：φ18*13mm。

3

上料填裝機構

1.功能：空瓶子與目標顏色物料到位后，上料填裝機構吸盤旋轉至目標物料正上方，然后下降吸取目標物料，旋轉至空瓶子正上方，將目標物料放入空瓶子內。

2.安裝底板：鋁材加工成型，表面陽極氧化處理。

3.旋轉氣缸：回轉角度范圍：0~190°，重復精度：0.2°，動作方式：復動式。

4.雙軸升降氣缸：缸徑φ10，行程90mm。

5.真空吸盤：吸盤材質:丁腈橡膠材質（黑色），支架型式：直立彈簧式，吸盤外徑尺寸：φ10，彈簧壓縮長度：10mm。

6.配套磁性開關及氣動接頭等。

7.真空發生器：噴嘴直徑：φ0.5mm，最高真空度：-85KPa。

8.端子板組件

4

定位裝夾機構

1.功能：將輸送到位的瓶子進行固定。

2.鋁材加工成型，表面陽極氧化處理。

3.雙軸定位氣缸：缸徑φ10，行程20mm。

4.配套磁性開關、電磁閥及配套氣動接頭等。

5

顆粒填裝單元網絡模塊

1.振動溫度傳感器：RS485通訊；

2.RFID：以太網通訊；

6

電氣控制掛板

1.功能：電氣控制掛板安裝于模型桌體內部，采用可拆卸式斜面放置，按設備單元功能不同，掛板上會安裝有工控器件、變頻器與低壓電器元件。掛板上下兩端安裝有鋁制拉手，方便掛板裝卸。

2.掛板結構：采用1.5mm冷軋鋼板折彎成型，表面靜電噴塑處理。

3.小型中間繼電器： DC24V

4.交流接觸器：AC220V

5.小型斷路器： 2P C10A

6.熔斷器座：RT28N-32

7.開關電源：+24V/5A

8.導軌插座：3孔10A

9.可編程控制器：1214C，晶體管型 14點輸入10點輸出。

10.變頻器：

1)電源輸入類型：?jiǎn)蜗?span lang="EN-US">200V電源

2)適用電機容量(kW)：0.4

3)額定容量(kVA)：1.0

4)額定電流(A)：2.5

5)過載額定電流:150% 60s, 200% 0.5s(反限時特性)

6)電壓：3相200V~240V

7)額定輸入交流電壓·頻率：?jiǎn)蜗?span lang="EN-US">20OV~240V 50Hz/60Hz

8)交流電壓容許波動范圍：170~264V 50Hz/60Hz

9) 頻率容許波動范圍：±5%

7

操作控制板

1.功能：采用斜面組合結構設計，操作面板設計有“啟動”、“停止”、“復位”、“上電”等按鈕和指示燈，并且?guī)б粋�(gè)急停按鈕。

2.操作面板：采用優質鈑金加工而成，鋁板噴繪。

3.電源不銹鋼帶燈按鈕：紅色燈DC24V

4.啟動不銹鋼帶燈按鈕：綠色燈DC24V

5.停止不銹鋼帶燈按鈕：紅色燈DC24V

6.復位不銹鋼帶燈按鈕：黃色燈DC24V

7.不銹鋼兩位鑰匙開關：LA128

8.上電金屬指示燈：DC24V  綠色

9.斷電金屬指示燈：DC24V  紅色

10.單機金屬指示燈：DC24V  藍色

11.聯機金屬指示燈：DC24V  白色

12.急停按鈕：常閉 紅色

8

直流電機驅動板

1.功能：控制輸送帶電機正反轉，可由程序控制及手動控制。

2.接線方式：快速接線式。

9

氣源處理裝置

1.功能：調節控制用氣壓力。

2.安裝支架：采用1.5mm304不銹鋼板折彎成型。

3.氣源處理元件：接管口徑：PT1/8，調壓范圍：自動及差壓排水式：0.15~0.9MPa，手動排水式：0.05~0.9MPa，最高使用壓力：1MPa，保證耐壓力：1.5MPa。

4.手滑閥：HSV-06

10

實訓桌體

1.由實訓桌身、鋁型材桌面組成。

2.實訓桌身：采用冷軋鋼板折彎焊接而成，表面靜電噴塑處理，具有防火、防水、防腐蝕。桌身底部裝有四個萬向輪和四個可調腳，萬向輪移動時用，可調腳固定時用，移動固定兩相宜，每個實訓桌內可嵌入一塊電氣控制掛板。

3.鋁型材桌面：采用2080鋁型材拼接而成。方便學生將工件在其上任意位置、任意方式地安裝，而不局限于在給定的孔位上按給定的方式安裝。

序號

設備名稱

詳細參數

1

主輸送帶

1.功能：用于物料瓶子的主輸送裝置；

2.主輸送帶結構：主要零部件采用鋁材加工成型，表面陽極氧化處理，型材主體采用鋁型材加工成型。

3.直流減速電機：電壓：24VDC,功率：10W,減速比：50。

4.傳送皮帶：材質：PVC黑色平面，厚度：2.0mm。

5.皮帶防護罩：采用1.0mm冷軋鋼板折彎成型，表面靜電噴塑處理。

2

加蓋機構

1.功能：加蓋定位機構將瓶子固定，推蓋氣缸將瓶蓋推出的同時，壓蓋氣缸將蓋子（白色或藍色）壓裝到瓶子上，完成瓶蓋的裝配。

2.光纖傳感器：控制輸出：NPN型，漫反射，電源電壓：24VDC±10%。

3.推蓋氣缸：缸徑φ10，行程60mm。

4.壓蓋氣缸：缸徑φ10，行程80mm。

5.配套磁性開關及氣動接頭等。

6.端子板組件

3

擰蓋機構

1.功能：擰蓋定位機構將瓶子固定后，擰蓋電機啟動旋轉，擰蓋機構緩慢下，擰蓋芯與瓶蓋接觸，依據摩擦力帶動瓶蓋旋轉，直至瓶蓋擰緊。

2.主材料：鋁材加工成型，表面陽極氧化處理。

3.擰蓋裝置導桿材料:45#鍍硬鉻。

4.擰蓋電機：額定電壓：24VDC，額定功率：8W。

5.擰蓋升降氣缸：缸徑φ10，行程30mm。

6.電機罩防護罩：采用1.2mm冷軋鋼板折彎成型，表面靜電噴塑。

7.端子板組件

8.配套磁性開關及氣動接頭等。

4

定位裝夾機構

1.功能：將輸送到位的瓶子進行固定。

2.鋁材加工成型，表面陽極氧化處理。

3.雙軸定位氣缸：缸徑φ10，行程20mm。

4.配套磁性開關、電磁閥及配套氣動接頭等。

5

加蓋擰蓋單元網絡模塊

1.RFID：以太網通訊；

6

電氣控制掛板

1.功能：電氣控制掛板安裝于模型桌體內部，采用可拆卸式斜面放置，按設備單元功能不同，掛板上會安裝有工控器件、低壓電器元件。掛板上下兩端安裝有鋁制拉手，方便掛板裝卸。

2.掛板結構：采用1.5mm冷軋鋼板折彎成型，表面靜電噴塑處理。

3.小型中間繼電器： DC24V

4.交流接觸器： AC220V

5.小型斷路器： 2P C10A

6.熔斷器座：RT28N-32

7.開關電源：+24V/5A

8.導軌插座：3孔10A

9.可編程控制器：1214C，晶體管型 14點輸入10點輸出。

7

操作控制板

1.功能：采用斜面組合結構設計，操作面板設計有“啟動”、“停止”、“復位”、“上電”等按鈕和指示燈，并且?guī)б粋�(gè)急停按鈕。

2.操作面板：采用優質鈑金加工而成，鋁板噴繪。

3.電源不銹鋼帶燈按鈕：紅色燈DC24V

4.啟動不銹鋼帶燈按鈕：綠色燈DC24V

5.停止不銹鋼帶燈按鈕：紅色燈DC24V

6.復位不銹鋼帶燈按鈕：黃色燈DC24V

7.不銹鋼兩位鑰匙開關：LA128

8.上電金屬指示燈：DC24V  綠色

9.斷電金屬指示燈：DC24V  紅色

10.單機金屬指示燈：DC24V  藍色

11.聯機金屬指示燈：DC24V  白色

12.急停按鈕：常閉 紅色

8

直流電機驅動板

1.功能：控制輸送帶電機正反轉，可由程序控制及手動控制。

2.接線方式：快速接線式。

9

氣源處理裝置

1.功能：調節控制用氣壓力。

2.安裝支架：采用1.5mm304不銹鋼板折彎成型。

3.氣源處理元件：接管口徑：PT1/8，調壓范圍：自動及差壓排水式：0.15~0.9MPa，手動排水式：0.05~0.9MPa，最高使用壓力：1MPa，保證耐壓力：1.5MPa。

4.手滑閥：HSV-06

10

實訓桌體

1.由實訓桌身、鋁型材桌面組成。

2.實訓桌身：桌身底部裝有四個萬向輪和四個可調腳，萬向輪移動時用，可調腳固定時用，移動固定兩相宜，每個實訓桌內可嵌入一塊電氣控制掛板。

3.鋁型材桌面：采用2080鋁型材拼接而成。方便學生將工件在其上任意位置、任意方式地安裝，而不局限于在給定的孔位上按給定的方式安裝。

序號

設備名稱

詳細參數

1

主輸送帶

1.功能：用于物料瓶子的主輸送裝置；

2.主輸送帶結構：主要零部件采用鋁材加工成型，表面陽極氧化處理，型材主體采用3060鋁型材加工成型。

3.直流減速電機：電壓：24VDC,功率：10W,減速比：50。

4.傳送皮帶：材質：PVC黑色平面，厚度：2.0mm。

5.皮帶防護罩：采用1.0mm冷軋鋼板折彎成型，表面靜電噴塑處理。

2

擰蓋檢測機構

1.功能：通過回歸反射傳感器檢測瓶蓋是否擰緊；

2.材料：鋁材加工成型，表面陽極氧化處理。

3.回歸反射型傳感器：電源電壓：24VDC±10%，控制輸出：NPN型。

3

龍門檢測機構

1.功能：檢測瓶子內部顆粒是否符合要求，（根據自已需要檢測的顆粒對傳感器進行調節），對擰蓋與顆粒均合格的瓶子進行瓶蓋顏色判別。

2.龍門機構：龍門主體采用半透明有機玻璃加工粘合而成，龍門外殼采用采用1.2mm冷軋鋼板折彎成型，表面靜電噴塑處理。

3.高精度數字光纖傳感器

4.光纖頭1：檢測距離：20至190mm,最小彎曲半徑：R20。

5.信號燈：檢測距離：額定電壓：24VDC，顏色種類：紅/綠/黃。

4

視覺檢測機構

1)視覺傳感器

2)分辨率：1408 × 1024

3)曝光時間：16 μs～1 sec

4)數據接口：Fast Ethernet（100Mbit/s）

5)焦距：6mm

6)內置光源：14顆LED；

5

不合格品分揀機構

1.功能：擰蓋或顆粒不合格的瓶子通過分揀機構推送到廢品皮帶上（輔皮帶）；

2.材料：鋁材加工成型，表面陽極氧化處理。

3.分揀氣缸：缸徑φ10，行程60mm。

4.配套磁性開關及氣動接頭等。

6

檢測分揀單元網絡模塊

1.RFID：以太網通訊；

7

電氣控制掛板

1.功能：電氣控制掛板安裝于模型桌體內部，采用可拆卸式斜面放置，按設備單元功能不同，掛板上會安裝有工控器件低壓電器元件。掛板上下兩端安裝有鋁制拉手，方便掛板裝卸。

2.掛板結構：采用1.5mm冷軋鋼板折彎成型，表面靜電噴塑處理。

3.小型中間繼電器： DC24V

4.交流接觸器：AC220V

5.小型斷路器：2P C10A

6.熔斷器座：RT28N-32

7.開關電源：+24V/6.5A

8.導軌插座：3孔10A

9.可編程控制器：1214C，晶體管型 14點輸入10點輸出。

8

操作控制板

1.功能：采用斜面組合結構設計，操作面板設計有“啟動”、“停止”、“復位”、“上電”等按鈕和指示燈，并且?guī)б粋�(gè)急停按鈕。

2.操作面板：采用優質鈑金加工而成，鋁板噴繪。

3.電源不銹鋼帶燈按鈕：紅色燈DC24V

4.啟動不銹鋼帶燈按鈕：綠色燈DC24V

5.停止不銹鋼帶燈按鈕：紅色燈DC24V

6.復位不銹鋼帶燈按鈕：黃色燈DC24V

7.不銹鋼兩位鑰匙開關：LA128

8.上電金屬指示燈：DC24V  綠色

9.斷電金屬指示燈：DC24V  紅色

10.單機金屬指示燈：DC24V  藍色

11.聯機金屬指示燈：DC24V  白色

12.急停按鈕：常閉 紅色

9

直流電機驅動板

1.功能：控制輸送帶電機正反轉，可由程序控制及手動控制。

2.接線方式：快速接線式。

10

氣源處理裝置

1.功能：調節控制用氣壓力。

2.安裝支架：采用1.5mm304不銹鋼板折彎成型。

3.氣源處理元件：接管口徑：PT1/8，調壓范圍：自動及差壓排水式：0.15~0.9MPa，手動排水式：0.05~0.9MPa，最高使用壓力：1MPa，保證耐壓力：1.5MPa。

4.手滑閥：HSV-06

11

實訓桌體

1.由實訓桌身、鋁型材桌面組成。

2.實訓桌身：桌身底部裝有四個萬向輪和四個可調腳，萬向輪移動時用，可調腳固定時用，移動固定兩相宜，每個實訓桌內可嵌入一塊電氣控制掛板。

3.鋁型材桌面：采用2080鋁型材拼接而成。方便學生將工件在其上任意位置、任意方式地安裝，而不局限于在給定的孔位上按給定的方式安裝。

序號

設備名稱

詳細參數

1

主輸送帶

1.功能：用于物料瓶子的主輸送裝置；

2.主輸送帶結構：主要零部件采用鋁材加工成型，表面陽極氧化處理，型材主體采用鋁型材加工成型。

3.直流減速電機：電壓：24VDC,功率：10W,減速比：50。

4.傳送皮帶：材質：PVC黑色平面，厚度：2.0mm。

5.皮帶防護罩：采用1.0mm冷軋鋼板折彎成型，表面靜電噴塑處理。

2

包裝模塊

1.功能：推出包裝，裝入瓶子后通過多氣缸組合完成瓶子包裝流程；

2.主材料：優質鋁材加工成型，表面陽極氧化處理后組裝而成；

3

搬運模塊

1.功能：將輸送帶上物料瓶子搬運裝入包裝，在把包裝好瓶子的包裝搬運放回輸送帶上。

2.支撐安裝架：采用優質鋁材加工氧化處理，配鋁型材組合而成，簡潔美觀。

3.取料無桿氣缸：缸徑：φ20，行程：150mm

4.取料緊湊型氣缸：缸徑：φ25，行程：60/90mm

5.抓手氣缸：行程：7mm

4

加工包裝單元網絡模塊

1.RFID：以太網通訊；

5

電氣控制掛板

1.功能：電氣控制掛板安裝于模型桌體內部，采用可拆卸式斜面放置，按設備單元功能不同，掛板上會安裝有工控器件低壓電器元件。掛板上下兩端安裝有鋁制拉手，方便掛板裝卸。

2.掛板結構：采用1.5mm冷軋鋼板折彎成型，表面靜電噴塑處理。

3.小型中間繼電器：DC24V

4.交流接觸器：AC220V

5.小型斷路器： 2P C10A

6.熔斷器座：RT28N-32

7.開關電源：+24V/6.5A

8.導軌插座：3孔10A

9.可編程控制器：1214C，晶體管型 14點輸入10點輸出。

6

操作控制板

1.功能：采用斜面組合結構設計，操作面板設計有“啟動”、“停止”、“復位”、“上電”等按鈕和指示燈，并且?guī)б粋�(gè)急停按鈕。

2.操作面板：采用優質鈑金加工而成，鋁板上貼PVC優質薄膜。

3.電源不銹鋼帶燈按鈕：紅色燈DC24V

4.啟動不銹鋼帶燈按鈕：綠色燈DC24V

5.停止不銹鋼帶燈按鈕：紅色燈DC24V

6.復位不銹鋼帶燈按鈕：黃色燈DC24V

7.不銹鋼兩位鑰匙開關：LA128

8.上電金屬指示燈：DC24V  綠色

9.斷電金屬指示燈：DC24V  紅色

10.單機金屬指示燈：DC24V  藍色

11.聯機金屬指示燈：DC24V  白色

12.急停按鈕：常閉 紅色

7

直流電機驅動板

1.功能：控制輸送帶電機正反轉，可由程序控制及手動控制。

2.接線方式：快速接線式。

8

氣源處理裝置

1.功能：調節控制用氣壓力。

2.安裝支架：采用1.5mm304不銹鋼板折彎成型。

3.氣源處理元件：接管口徑：PT1/8，調壓范圍：自動及差壓排水式：0.15~0.9MPa，手動排水式：0.05~0.9MPa，最高使用壓力：1MPa，保證耐壓力：1.5MPa。

4.手滑閥：HSV-06

9

實訓桌體

1.由實訓桌身、鋁型材桌面組成。

2.實訓桌身：桌身底部裝有四個萬向輪和四個可調腳，萬向輪移動時用，可調腳固定時用，移動固定兩相宜，每個實訓桌內可嵌入一塊電氣控制掛板。

3.鋁型材桌面：采用2080鋁型材拼接而成。方便學生將工件在其上任意位置、任意方式地安裝，而不局限于在給定的孔位上按給定的方式安裝。

序號

設備名稱

詳細參數

1

主輸送帶

1.功能：用于物料瓶子的主輸送裝置；

2.主輸送帶結構：主要零部件采用鋁材加工成型，表面陽極氧化處理，型材主體采用鋁型材加工成型。

3.直流減速電機：電壓：24VDC,功率：10W,減速比：50。

4.傳送皮帶：材質：PVC黑色平面，厚度：2.0mm。

5.皮帶防護罩：采用1.0mm冷軋鋼板折彎成型，表面靜電噴塑處理。

2

平面存儲倉

3

物流搬運模塊

1.功能：將包裝好的物料通過雙軸伺服機構與氣動裝置配合，拾取搬運到平面?zhèn)}庫指定位置。

2.伺服控制X、Y軸：外殼采用優質鋁型材加工，內置聯動裝置，配合伺服電機驅動。

3.伺服驅動器：額定電壓：220V ；額定輸出電流：1.6A；轉矩控制精度：±2%；位置輸出形態：A相、B相、Z相：

4.伺服電機：額定電壓：220V ,額定功率：100W，額定轉速：3000rpm，編碼器：多圈絕對值編碼器，額定轉矩：0.32N.m，額定電流：1.1A。

5.微型光電傳感器： 電源電壓：5V至24VDC±10%。檢測范圍：5mm，保護回路：負載短路保護。

6.升降雙軸氣缸：缸徑：φ10，行程：30mm。

7.抓手氣缸

4

智能物流單元網絡模塊

1.RFID：以太網通訊；

5

電氣控制掛板

1.功能：電氣控制掛板安裝于模型桌體內部，采用可拆卸式斜面放置，按設備單元功能不同，掛板上會安裝有工控器件低壓電器元件。掛板上下兩端安裝有鋁制拉手，方便掛板裝卸。

2.掛板結構：采用1.5mm冷軋鋼板折彎成型，表面靜電噴塑處理。

3.小型中間繼電器：DC24V

4.交流接觸器： AC220V

5.小型斷路器：2P C10A

6.熔斷器座：RT28N-32

7.開關電源：+24V/6.5A

8.導軌插座：3孔10A

9.可編程控制器：1214C，晶體管型 14點輸入10點輸出。

6

操作控制板

1.功能：采用斜面組合結構設計，操作面板設計有“啟動”、“停止”、“復位”、“上電”等按鈕和指示燈，并且?guī)б粋�(gè)急停按鈕。

2.操作面板：采用優質鈑金加工而成，鋁板上貼PVC優質薄膜。

3.電源不銹鋼帶燈按鈕：紅色燈DC24V

4.啟動不銹鋼帶燈按鈕：綠色燈DC24V

5.停止不銹鋼帶燈按鈕：紅色燈DC24V

6.復位不銹鋼帶燈按鈕：黃色燈DC24V

7.不銹鋼兩位鑰匙開關：LA128

8.上電金屬指示燈：DC24V  綠色

9.斷電金屬指示燈：DC24V  紅色

10.單機金屬指示燈：DC24V  藍色

11.聯機金屬指示燈：DC24V  白色

12.急停按鈕：常閉 紅色

7

直流電機驅動板

1.功能：控制輸送帶電機正反轉，可由程序控制及手動控制。

2.接線方式：快速接線式。

8

氣源處理裝置

1.功能：調節控制用氣壓力。

2.安裝支架：采用1.5mm304不銹鋼板折彎成型。

3.氣源處理元件：接管口徑：PT1/8，調壓范圍：自動及差壓排水式：0.15~0.9MPa，手動排水式：0.05~0.9MPa，最高使用壓力：1MPa，保證耐壓力：1.5MPa。

4.手滑閥：HSV-06

9

實訓桌體

1.由實訓桌身、鋁型材桌面組成。

2.實訓桌身：采用冷軋鋼板折彎焊接而成，表面靜電噴塑處理，具有防火、防水、防腐蝕。桌身底部裝有四個萬向輪和四個可調腳，萬向輪移動時用，可調腳固定時用，移動固定兩相宜，每個實訓桌內可嵌入一塊電氣控制掛板。

3.鋁型材桌面：采用2060鋁型材拼接而成。方便學生將工件在其上任意位置、任意方式地安裝，而不局限于在給定的孔位上按給定的方式安裝。
