2023年12月30日供配電所實訓裝置,電力系統（供配電）實訓設備

SBGDPD-01B供配電所實訓裝置

（含一臺變壓器380V平變）

一、概述：

碩博SBGDPD-01B型供配電技術實驗實訓裝置，依據勞動和社會保障部《變配電室值班電工職業標準》，參考勞動和社會保障部、電力行業職業技能鑒定指導中心、機械工業職業技能鑒定指導中心、能源部電力司編寫的相關職業技能鑒定指導書、培訓大綱、培訓教材、題庫而研制的。實訓項目涉及變配電室的高低壓電器與成套設備、監盤與抄表、電力繼電器及繼電保護、倒閘操作、典型低壓電氣線路等內容，可以作為職業學校、技工學校的供配電專業及相關專業學生實訓設備和變配電室值班電工培訓考核鑒定平臺。

二、特點

1.一次系統采用典型、現場常用的真實元件，全力創造專業崗位的真實環境；

2.一次系統接線典型、豐富，可以模擬實現各種要求下的倒閘操作；

3.實訓項目齊全，能較好地滿足培訓考核鑒定要求。

4.供配電實訓倒閘每套裝置可安排每組8-10人實訓

5.微機保護實訓每套可安排1組，每組5-6人實訓

6.供配電接線操作實訓可安排12組，每組1-2人實訓

三、實訓裝置構成：

序號	設備名稱	設備規格	單位	數量
1	10KV高壓供配電實訓系統	SB-BDS-01A	臺	2
2	低壓供配電實訓系統	SB-BDS-02A	臺	9
3	工廠供配電自動化控制系統	監控后臺	套	1
4	仿真軟件	附件	套	共1

3.1、高壓配電操作實訓室設備

3.1.1 產品概述：

10kv高壓設備由1臺計量柜、1臺高壓出線柜、（備注：為滿足試驗通電要求，配置變壓器為：380V平變）共2臺高壓柜組成，在進線柜配置微機保護裝置；

高壓開關柜工藝及要求設計，分為母線隔室、斷路器隔室、電纜隔室及低壓隔室等，避雷器、電流互感器、接地閘刀、真空斷路器等器件。適用于職業院校、技工學校等作為高級維修電工對高壓配電系統中的繼電保護、饋電等內容的教學實訓。

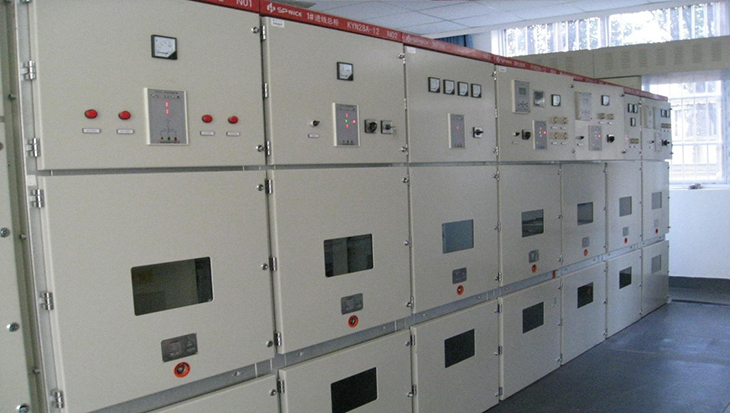

變電所實訓裝置高壓柜

參考圖片（以實際為準）

3.1.2 技術參數：

序號	設備名稱	設備規格	單位	數量
1	10kv高壓配電開關柜計量柜	800×1500×2200mm	套	1
2	10kv高壓配電開關柜出線柜	800×1500×2200mm	套	1
3	380V變380V平變變壓器	定制	套	1
4	配套接線鋁排	國標	套	1
5	配套易損器材	國標	套	1
6	工程材料	國標	套	1
7	實訓指導書		套	1

外形尺寸：800×1500×2300mm

工作環境：溫度0℃～50℃

相對濕度35～85% 海拔＜4000m

3.1.3產品基本配置：

10KV進線隔離柜詳細配置清單：

設備編號	設備元件名稱	規格型號	單位	數量
10KV進線隔離柜	隔離手車	630A	臺	1
	帶電顯示器	DXN	套	1
	顯示器瓷瓶		只	3
	小型斷路器	DZ47-60/2P C4A	只	3
	按鈕	LA38-22	只	2
	蜂鳴器	HRB-P80	只	1
	加熱器	100W	只	2
	溫濕度控制器	TR20-2H1	只	1
	照明燈	CM-1,AC220V	只	1
	絕緣支柱	10KV	只	3
	觸頭盒	JYH1-10/150	只	6
	靜觸頭	￠49*82	只	6
	穿墻套管	JCD6-10	只	3
	小母線座	JH-15	只	1
	接線端子		節	80
	輔材費用	含導線，線鼻子，螺絲等	臺	1
	鋁排及熱縮套管		套	1
	殼體	KYN28A-12	套	1
	微機保護裝置	提供檢驗報告	套	1

10KV總柜詳細配置清單：

設備編號	設備元件名稱	規格型號	單位	數量
10KV總柜	真空斷路器	VS1-12/630 25KA	只	1
	電流互感器	LZZBJ9-10A	只	3
	零序電流互感器	LXK-120	只	1
	帶電顯示器	DXN	套	1
	電流表	42L6-A	只	3
	避雷器	YH5WZ-17/45	只	3
	接地開關	JN15-12/31.5-210	只	1
	小型斷路器	DZ47-60/2P C6A	只	4
	小型斷路器	DZ47-60/3P C6A	只	2
	觸頭盒	JYH1-10/150	只	6
	靜觸頭	￠49*82	只	6
	絕緣子		只	6
	小母線座	JH-15	只	1
	溫濕度控制器	TR20-2H1	只	1
	轉換開關	LW2-16D/9.6780.4	只	1
	指示燈	AD11-220V	只	5
	按鈕	LA38-12	只	2
	旋鈕	LA38-20×2	只	1
	照明燈	25W,AC220V	只	1
	接線端子		節	80
	輔材費用	含導線，線鼻子，螺絲等	臺	1
	鋁排及熱縮套管	50*5	套	1
	殼體	KYN28A-12	臺	1

2.1.4 實訓項目：

1、高壓器件的認知實訓

2、高壓一次回路圖的測制實訓

3、高壓二次回路圖的測制實訓

4、高壓配電電纜連接實訓

5、真空斷路器的檢查與試驗實訓

6、10KV電壓互感器認知實訓

7、10KV電力互感器認知實訓

8、高壓柜接地刀認知操作實訓

9、微機線路保護裝置實訓

1）保護和自動功能：

（1）三段式復合電壓方向過流保護；

（2）反時限復壓過流保護；

（3）三段式零序方向過流保護；

（4）反時限零序過流保護；

（5）合閘加速保護；

（6）低頻減載功能；

（7）三相重合閘（無壓或不檢）；

（8）過負荷告警；

（9）3U0 越限告警；

（10）TV 斷線判別；

（11）獨立操作回路。

2）測控功能：

（1）22 路外部開關量輸入遙信采集，斷路器位置、手動分閘及事故遙信；

（2）正常斷路器遙控分合、小電流接地探測遙控分閘；

（3）IA、IB、IC、3I0、UA、UB、UC、P、Q、Cosφ、F 等模擬量采集的遙測；

10、高壓供配電設計

11、智能抄表系統認知實訓

3.2、低壓配電操作實訓室設備

3.2.1產品概述：

該實訓裝置主要由計量柜、進線柜、補償柜及出線柜四部分組成。柜體裝置有三相有功電能表、三相無功電能表、電流互感器、接線銅排、隔離開關、萬能低壓斷路器、補償電容、功率因數控制器、低壓斷路器、指示儀表等器件。適用于職業學院、技工學校等用于高級維修電工的實訓考核。

2.2.2技術參數：

工作電源：三相五線 380V±5% 50Hz

安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護

外形尺寸：600×800×2200mm

額定電流：100A

工作環境：溫度0℃～50℃

相對濕度35～85% 海拔＜4000m

3.2.3產品結構：

所有柜體均采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。

3.2.4基本配置及詳細說明：

序號	設備名稱	設備型號	設備規格	單位	數量
1	計量控制實訓柜	GCK	600×800×2200mm	臺	2
2	進線控制實訓柜	GCK	600×800×2200mm	臺	2
3	電容補償實訓柜	GCK	600×800×2200mm	臺	2
4	出線控制實訓柜	GCK	600×800×2200mm	臺	2
5	聯絡柜	GCK	600×800×2200mm	臺	1
6	三相異步電機	1.1KW 380V		臺	1
7	實訓指導書			份	1
8	工程材料		國標	套	1

低壓配電柜產品基本配置詳細說明

N0	配置名稱	型號規格
1	計量控制實訓柜	配置有互感器、電能表、電壓電流表等，作為總電能的計量。學生能自行連接控制線路。
2	進線控制實訓柜	配置有萬能式斷路器、互感器、電壓電流表，作為總電源的進線控制。學生能自行連接控制線路。
3	電容補償實訓柜	配置有補償電容、交流接觸器、電抗器、功率因數補償控制器、電壓電流表、功率因數表等，作為電源功率因數的補償。學生能自行連接控制線路。
4	出線控制實訓柜	配置有自動空氣斷路器、互感器、電壓電流表等，作為電能的分組控制。學生能自行連接控制線路。
5	聯絡柜	配置有隔離開關等，作為電能的分組控制。學生能自行連接控制線路。
6	安裝調試

3.2.5實驗內容：

1、電力變壓器的認知實訓

2、電壓器件的認知實訓

3、低壓一次回路圖的測繪實訓

4、低壓二次回路圖的測繪實訓

5、計量柜的接線實訓

6、進線柜的接線實訓

7、電容補償柜的接線實訓

8、出線柜的接線實訓

9、聯絡柜的接線實訓

10、低壓柜倒閘操作

11、低壓供配電設計

12、低壓供配電接線實訓

3.2.6 低壓柜由：計量柜、進線柜、補償柜、出線柜、聯絡柜五個柜體組成。

3.2.6.1教學低壓計量控制實訓柜

1)、設備概述：

主要由三相有功電能表、三相無功電能表、接線鋁排等組成，用于計量線路中有功功率與無功功率。

2）、技術參數：

工作電源：三相五線 380V±5% 50Hz

安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護

外形尺寸：660×800×2200mm

額定電流：250A

工作環境：溫度0℃～50℃

相對濕度35～85% 海拔＜4000m

3）、設備結構

整個柜體為鋼制結構，經過機械加工成形，外表面噴涂彩色環氧聚塑，堅固美觀。

4）、設備配置: (每臺本配置)

序號	配置名稱	設備型號	規格(長×寬×高)	單位	數量
1	全鋼制結構柜體		660×800×2200	臺	1
2	三相四線有功電能表	DT862-4型		塊	1
3	三相四線無功電能表	DX862-4型		塊	1
4	電流互感器			套	3

詳細配置清單：

設備編號	設備元件名稱	規格型號	單位	數量
計量柜	三相四線有功電度表	DTS196	只	1
	三相四線無功電度表	DXS196	只	1
	有功功率顯示	6L2-kW	只	1
	無功功率顯示	6L2-VAR	只	1
	電壓表（指針式）	6L2-V	只	1
	電流表（指針式）	6L2-A	只	3
	綜合顯示儀表（數顯式）	PY194E-2S4	只	1
	輔材費用	含導線，線鼻子，螺絲等	臺	1
	鋁排及熱縮套管		臺	1
	殼體	GCK 8006002200	臺	1

3.2.6.2教學低壓進線控制實訓柜

1）、設備概述：

主要由隔離開關、萬能低壓斷路器、控制按鈕、指示燈等部分組成，主要用于線路中電源的隔離及帶負載的啟�？刂啤�

2）、技術參數：

1、工作電源：三相五線 380V±5% 50Hz

2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護

3、外形尺寸：800×600×2300mm

4、額定電流：250A

5、工作環境：溫度0℃～50℃

6、相對濕度35～85% 海拔＜4000m

3）、設備結構

整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。

4）、設備配置:(每臺本配置)

NO	配置名稱	型號	規格	單位	數量
1	全鋼制結構柜體		600×800×2200	臺	1
2	三相四線指針式電流表	正泰		套	3
3	三相四線指針式電壓表	正泰		個	1
4	正泰萬能轉換開關	LW5D-16YH3/3		套	2
5	萬能式斷路器	DW15-200		個	1
6	電流互感器	LMZ₃-0.66		套	4
7	控制箱	DK-10		個	1
8	分閘、合閘控制按鈕			套	4

詳細配置清單：

設備編號	設備元件名稱	規格型號	單位	數量
進線柜	斷路器	DW15-630/160A	只	1
	電壓表	6L2-V 450V	只	1
	電流表	6L2-A	只	3
	電流互感器	BH-0.66	只	6
	電壓轉換開關	LW5-16YH3/3	只	1
	空氣開關（帶漏電保護）	DZ47LE-63/4P C40A 30mA	只	1
	輔材費用	含導線，線鼻子，螺絲等	臺	1
	鋁排及熱縮套管	50*6	臺	1
	殼體	GCK 8006002200	臺	1

3.2.6.3教學電容補償實訓柜

1）、設備概述：

主要由無功功率自動補償裝置、補償電容器、電抗器、交流接觸器、熱過載繼電器、電壓表、功率因數表等部分組成，可根據驅動負載的性質自動地切換補償電容的數量。

2）、技術參數：

1、工作電源：三相五線 380V±5% 50Hz

2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護

3、外形尺寸：800×600×2300mm

4、額定電流：125A

5、工作環境：溫度0℃～50℃

6、相對濕度35～85% 海拔＜4000m

3）、設備結構

整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。

4）、設備配置: (每臺本配置)

NO	配置名稱	型號	規格(長×寬×高)	單位	數量
1	全鋼制結構柜體		600×800×2200	臺	1
2	電流互感器	LM2J1-0.5		套	3
3	交流接觸器	CJ20-40		套	6
4	熱過載繼電器	JR36-63		套	6
5	有填料管式熔斷器插座	RT14-32		套	6
6	正泰萬能轉換開關	LW-16		套	2
7	無功率自動補償控制器	JKG2B-6		個	1
8	三相四線指針式電流表	正泰		套	3
9	三相四線指針式功率因數表	正泰		個	1
10	回路控制指示燈			套	12
11	電源線			m	適量

詳細配置清單

設備編號	設備元件名稱	規格型號	單位	數量
補償柜	補償電容器	BSMJ0.4	只	5
	接觸器	CJ19	只	5
	小型斷路器	DZ47-60/3P C25A	只	5
	功率因數表	6L2-C0$	只	1
	自動補償控制器	JKL5CF	只	1
	輔材費用	含導線，線鼻子，螺絲等	臺	1
	鋁排及熱縮套管	GCK	臺	1
	殼體	GCK 8006002200	臺	1

3.2.6.4教學出線控制實訓柜

1）、設備概述：

主要由隔離開關、低壓斷路器、鋁排等部分組成�？筛鶕�(jù)負載的大小選擇相應規格的漏電斷路器控制輸出。

2）、技術參數：

1、工作電源：三相五線 380V±5% 50Hz

2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護

3、外形尺寸：860×600×2300mm

4、額定電流：250A

5、工作環境：溫度0℃～50℃

6、相對濕度35～85% 海拔＜4000m

3）、設備結構

整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。

4）、設備配置: (每臺本配置)

NO	配置名稱	型號	規格(長×寬×高)	單位	數量
1	全鋼制結構柜體		600×800×2200	臺	1
2	回路控制指示燈			套	4
3	三相四線指針式電流表	正泰		套	4
4	萬能轉換開關	LW-16		個	1
5	塑料外殼式斷路器	DZ20J-100/3300		套	6
6	電流互感器	LMZ3-0.66		套	6
7	電源線			m	適量

詳細配置清單：

設備編號	設備元件名稱	規格型號	單位	數量
出線柜（動力及照明柜	塑殼	NM1-63S/3300-16A	只	6
	接觸器	CJX4	只	6
	電流表	99T1	只	6
	按鈕		只	12
	指示燈		只	12
	輔材費用	含導線，線鼻子，螺絲等	臺	1
	鋁排及熱縮套管		臺	1
	殼體	GCK 8006002200	臺	1

變電所實訓裝置低壓柜

參考圖片（以實際為準）

3.2.6.5 實驗室智慧用電安全控制系統功能要求

智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

1）、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！

2）、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等�？刂疲嚎稍谖⑿判〕绦蛑羞h(yuǎn)程控制智能開關的通斷。

3）、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！

4）、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：

①、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！

②、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。

5）、報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。

6）、用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。

現場需對功能逐一演示，提供有效、權威的證明文件，佐證該產品的可靠、安全、先進性。

3.3、變電站監控軟件

1、概述

電力綜合自動化監控系統支持基于多種通訊方式的分布式體系結構，采用對象化的設備描述方法，系統的描述由傳統的面向遠動的數據列表方式變?yōu)閷哟畏绞�，對象層次可以任意嵌套，能夠更直觀更方便地反映電力系統的構成。

2、監控系統的主要功能模塊

數據采集處理SCADA 模塊

事件顯示/打印/報警模塊

圖形畫面歷史報表顯示打印模塊

圖形編輯器模塊

數據庫定義模塊

報表編輯器模塊

規約管理器模塊

歷史存檔模塊

3、監控系統的特點

1）嵌入式實時庫與商用庫MS SQL Server 的無縫連接方式，以實時庫為核心，實時數據的讀寫完全從內存獲得，系統實時數據庫是層次半關系型結構，滿足計算機監控系統對實時性的要求，數據及進程可動態遷移，保證系統負載的動態平衡，提高了系統的可靠性，優化了系統性能。

2）采用獨特的網絡事件驅動技術，在多種協議之上建立有用于網絡消息傳送的SoftBus通道，系統中各網絡結點均可通過它傳送和接收消息，從而擴充了Windows 事件驅動的技術，使系統在網絡分布的形式下更好的遵守面向?qū)ο蟮脑O(shè)計思想，結構更加清晰。

3）系統可根據不同的行政管理劃分、地理位置信息、傳輸量及實時性要求，提供多種手段和方法構筑一個完善的分布式應用拓?fù)渚W(wǎng)絡體系。

4）采用組件對象模型的系統架構，其規范為IEC 61970 IEC 61968，其中IEC 61970為SCADA/EMS 組件架構標準基礎是美國電科院的CCAPI IEC 61968 ，為 DMS/LMS 配網電能計量負荷管理的組件架構標準，它們均是CORBA 在電力系統自動化領域的實現。上述優點是提供統一的應用接入標準，提供統一信息交換通道，即過去的SOFTBUS 技術，提供統一命令操作接口，優化分布式系統的效率。

5）在與廠站或遠方其他客戶服務族互聯時，支持多種標準網絡通信協議，如TCP/IP X.25 ATM PPP SLIP 等并提供防火墻Firewall 機制有效隔離廣播風暴。

6）軟件開發是利用建立在ActiveX 基礎上的32 位的軟件編譯平臺，采用面向?qū)ο蟮脑O(shè)計思想，軟件功能模塊可重新組態，保證了系統的可擴展性及可維護性。

7）具有多種類型的規約庫，包括部頒POLLING CDT SC-1801 IEC 870-5-101(102 \ 103)規約等，可按透明半透明不透明方式進行規約轉換或轉發。

8）系統具有遠程維護系統調試軟件更新故障排除等功能。

9）基于SVG 圖形標準的統一界面，SVG 圖形標準被AUTOCAD IE 等支持各種ActiveX控件，能夠?qū)⑺度氲狡渌膽?yīng)用中，可以通過Web 向Internet 發布界面，與應用系統無關，僅僅是工程畫面操作界面的制作便于統一管理。

10）在采用雙網結構時不單純完成雙機熱備用的目的還增加了平衡網絡負載的功能，在進行擾動數據傳輸時此功能能更好地保證系統的實時性。

11）提供一種功能強大直觀的高級計算處理語言，它所計算處理的對象直接選自實時數據庫，計算結果可帶時標存入數據庫，使用戶能方便靈活地增加新功能，高級計算處理環境提供的語言主要包括加、減、乘、除、冪運算、三角函數、LOG 函數、邏輯運算、位操作、系統時鐘條件判斷、循環語句、自定義過程調用、返回語句、函數調用、數據庫操作、用戶定義變量等。

12）數據庫能在線生成、修改和擴充，所有數據按名稱訪問，數據讀寫與數據處理對象綁定，與數據駐存地?zé)o關。

13）監控系統包含了變電站的一些高級應用軟件模塊：電壓無功控制VQC 應用模塊、故障錄波顯示分析應用模塊、小電流接地選線應用模塊、五防系統應用模塊等各個應用模塊。既可與監控系統一體化運行，也可自成系統單獨運行。

14）具有網絡拓?fù)浞治龊蛣討B(tài)著色功能，動態著色是根據電網拓?fù)浔O(jiān)視出的設備狀態信息，以不同的顏色直觀地顯示出電力系統各個設備的電氣狀態。

4、主要功能

4.1、數據采集及處理功能

按電氣間隔分布配置或集中配置綜合測控終端完成開關量模擬量脈沖量等信息的采集及處理，并將處理后的信息上傳。

4.2、控制操作功能

控制各電氣間隔的斷路器、電動隔離刀閘的分閘/合閘操作，控制操作可由站級工作站實現，也可在各間隔層測控終端通過手動操作完成。

4.3、防誤操作閉鎖控制功能防誤操作閉鎖控制功能防誤操作閉鎖控制功能防誤操作閉鎖控制功能可以設計操作閉鎖邏輯，達到防誤操作。

4.4、報警及事件記錄功能

將遙測越限、正常遙信變位、事故變位、SOE 、保護信息、遙控記錄、操作記錄等信息集中統一管理分類記錄并處理。

4 .5、歷史記錄功能

負責定期地將處理后的數據保留入歷史庫以供趨勢分析統計計算之用。

4.6、顯示打印功能

支持多窗口分層顯示各種接線圖、地理圖、系統圖、曲線潮流圖、事件列表、保護信息報表、三維棒圖等，可人工自動或定時打印各種報表曲線事件等。

4.7、操作票系統功能

能生成預演執行管理及打印操作票

4.8、保護設備管理功能

保護設備庫管理、定值召喚及設置保護信息的處理等。

4.9、故障錄波分析功能

對系統采集的擾動數據處理保存并進行波形顯示故障分析打印等

4.10、電壓無功控制功能

按十五區圖以手動或自動方式進行電壓無功控制VQC

4.11 、小電流接地選線功能

發生小電流單相接地時系統自動報警并顯示出接地的線路及相別

4.12、系統自診斷與自恢復功能

系統會不斷的進行自我診斷，如發生錯誤，會自行修復

4.13、遠動功能

可以實現數據的上傳及遠方控制

4.14 、遠程監視和維護功能

利用Modem 實現遠程監視及維護

4.15、 OPC服務器功能

可以作為OPC服務器使用，實現數據的無界限共享

5、主要技術指標

5.1、系統最大容量

遙測量2048 個

遙信量4096 個

遙控量256 個

遙調量128 個

電度量128 個

5.2、測控精度

5.2.1、模擬量測量準確度

交流電流電壓量 0.2%

直流電流電壓量 0.2%

功率電度量 0.5%

頻率 0.02Hz

5.2.2 脈沖輸入量

允許脈沖寬度 10ms

允許脈沖電平 30V

5.2.3 事故順序記錄

記錄分辨率 2ms

5.2.4 遙控動作成功率

遙控動作成功率 100%

5.3有實時數據的畫面整幅調出響應時間

畫面調入 2s

數據刷新 1s(可設定)

5.4數據處理速度

從數據采集到主站顯示 3s

遙調命令傳輸時間 2s(可設定)

遙控命令選擇執行或撤銷傳輸時間1s(可設定)

5.5數據通信

5.5.1 站內通信

以太網結構網絡、ModBus-RTU

5.5.2遠方轉發

主備信道自動切換

速率300～64000 bps

5.6 歷史數據存檔

測量數據存檔最小時間間隔為1Min 生存周期為2年

保護信息事件記錄越限記錄等生存周期為1年

5.7 系統可用率

系統可用率 99.98%

5.8 平均無故障時間

平均無故障時間(MTBF) 50000h

5.9 使用環境

環境溫度間隔層設備-20℃～+60℃

相對濕度 32%

附件：仿真軟件

1.供配電系統綜合教學仿真軟件（具有軟件著作權、網絡版）

1.系統依據《電力安全生產模擬培訓系列教材》《國家電網輸變電工程工藝標準》標準，采用現代的可視技術和3D仿真技術而研制，以直觀、生動的仿真形式對變電、供配電工程工藝進行說明講解，以實現對工藝標準的深刻理解和掌握。

2.內容包括主變壓器系統設備安裝（變壓器主體安裝、變壓器附件安裝、變壓器接地引線安裝、變壓器附屬設備安裝、箱柜安裝及接線、抽真空注油、一二次接線）、配電裝置及母線安裝（斷路器安裝、隔離開關安裝、互感器安裝、避雷器安裝、軟母線安裝、硬母線安裝）、供配電（作業前準備、作業過程）、違章操作及糾正（開工準備、作業過程、工作終結）四大模塊。

3.在教學設計上，每個單元精心設計了認知、應用過程、糾錯等內容，在媒體設計上，以三維可視化編程技術為主，3ds Max制作動畫素材，以更好地實現情境性與過程性。以便操作者循序漸進地得到訓練。本系統做到了認識與實踐相結合，實驗與實訓相結合，操作與指導相結合的方針，采用三維動畫技術，具有很強的職業性、情景性、過程性、智能性。

2.供配電倒閘操作仿真訓練教學軟件（具有軟件著作權、網絡版）

軟件分為兩大部分，分別是送電操作和停電操作。送電操作和停電操作中各包括5個實訓項目，依次是主變送電與停電、廠變送電與停電、機組送電與停電、直流屏送電與停電、冬用變送電與停電，每個項目中又包括若干個項目進程。軟件采用三維可視化控制技術而制作，具有很強的情景性、過程性與互動性。

智能電機拖動及控制實訓裝置

電工電子技術實訓考核裝置

電氣控制實驗裝置

智能電工電子技術實驗裝置

智能型中高級電工實訓裝置

電工電子實驗與技能實訓綜合裝置

電工電子拖綜合實訓考核裝置

通用電工、電子、電拖實訓裝置

高性能電工技術綜合實訓裝置
