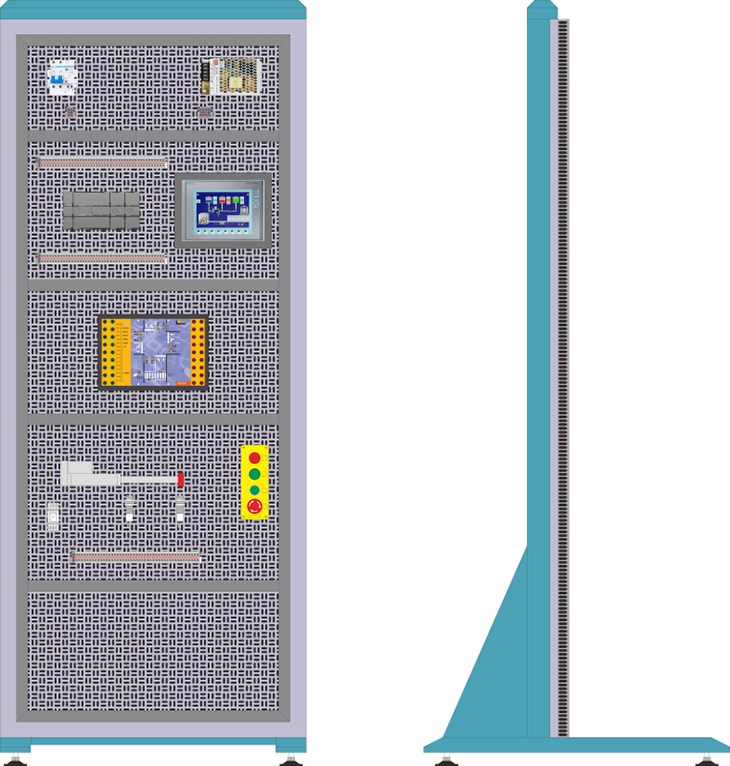

SBGYXL-818A工業網絡控制實訓裝置

一、產品概述
工業網絡控制實訓裝置是裝置，做到一機多用、資源共享、便于管理、PLC部分模擬實際工業控制過程中典型的控制對象，它形象生動的演示了PLC的整個執行過程。能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。產品采用掛箱式，便于實驗項目擴展和用戶第二次開發。自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。增加網絡控制與變頻器及伺服綜合控制，緊跟時代發展步伐與實際工業控制中的靈活運用。

二、主要設備構成
（1）邏輯控制單元
西門子S7-1200可編程控制器套件1套
1)控制器CPU 集成輸入/輸出：14 路數字量輸入 24V直流輸入，10路晶體管輸出24 V直流，2路模擬量輸入0 - 10V DC或0 - 20mA；供電：直流 DC 24 V；可編程數據存儲區：50 KB
2)模擬輸出模塊 1路模擬量輸出 12BIT +/- 10VDC / 0-20 mA
3)模擬器模塊 8 POSITION
4)以太網電纜
5)工程組態軟件wincc（含授權）
6)數字量輸入輸出模塊 8輸入24V DC/ 8輸出繼電器
電源模塊，輸入：120/230V AC，輸出：24V DC/2.5A
7）所有I/O口均采用插接和端接兩種方式。
（2）數據可視化單元
采用西門子KTP700人機界面 KTP700BASIC PN
1）1個HMI基本型色彩 PN，基本面版，按鍵和觸摸操作，7" TFT 顯示屏， 65536 色，PROFINET 接口；
2）1個適用于10/100MBIT/S 的非管理型工業以太網交換機；
3）所有I/O口均采用插接和端接兩種方式。
（3）工業遠程IO單元
選用西門子新一代工業分布式遠程I/O系統ET200SP
1)1根標準安裝軌道, 長度: 483 mm
2)1個 Profinet Net網絡接口模塊
3)1個數字量輸入模塊 8輸入24VDC/0.5A
4)1個數字量輸出模塊 8輸出24VDC/0.5A
5)2個 RJ45總線適配器
2個底座單元，類型 A0, 2個分離的饋電終端 (數字量/模擬量） 24VDC/10A
6）所有I/O口均采用插接和端接兩種方式。
（4）外置輸入/輸出接口單元
1套提供與傳感器/執行器或者原有教學設備進行信號連接，以及與選配的桌面型分揀裝置和桌面水塔水位進行信號連接的平臺
1)8個數字量輸入快速連接口
2)8個數字量輸出快速連接口
3)6個 24VDC電源快速連接口
4）所有I/O口均采用插接和端接兩種方式。
（5）創意搭建控制對象
1套包含多個傳感器/執行器單件，為學員提供從單個對象控制到簡單控制系統搭建的實踐平臺。包括：
1)1個直流電機工業級升降器，電壓范圍：直流 DC 20.4 - 28.8 V，推桿最大行程：200mm，內部帶安全限位
2)1個電感式接近開關，電壓范圍：直流 DC 20.4 - 28.8 V，檢測距離：1.5~15mm
3)1個反射式光電開關，電壓范圍：直流 DC 20.4 - 28.8 V，檢測距離：>0.5m
4)1個急停開關，旋轉復位，常開/常閉可選
5)1個按鈕開關，自復位式，常開/常閉可選
6)2個指示燈，電壓范圍：直流 DC 20.4 - 28.8 V，顏色：紅/綠各一
7)1個中間繼電器，電壓范圍：直流 DC 20.4 - 28.8 V
1個微型直流電機。電壓范圍：直流 DC 20.4 - 28.8 V
8）所有I/O口均采用插接和端接兩種方式。
（6）邏輯編程控制對象
1套信號模擬，包含的模擬器件提供真實的模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。包括：
1)2個電壓表，測量AQ輸出電壓。
2)2個直滑電阻，提供0~12V 直流電壓信號。
3)8路開關和8路LED顯示。
配套教學使用的對象卡，包括：紅綠燈、沖壓機、流水燈、自動售貨機、機械手、天塔之光、洗衣機、自動門，采用通用底盒加卡片式設計，內置LED燈、開關、安全接插柱，所有I/O口均開放出來。
（7）運動控制對象
提供一套西門子伺服電機，西門子子伺服驅動器，支持多種通訊方式，配置一個以太網口，支持位置控制，速度控制，轉矩控制。直線軸承一套，絲杠一套，光桿一套，按鈕開關四個，傳感器3個
（8）變頻控制對象
提供西門子變頻器G120C一臺，功率0.37KW，電壓380V，支持6路數字量輸入，4路輸出，兩路模擬量輸入和輸出，一臺三相異步電機，功率180W，
（9）產品平臺尺寸
1套網孔式標準控制屏（臺式）：H2000*W800*D800
配套電腦桌，鋁型材鋼木結構。
（10）智能電源管理系統
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。
3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關！
4、后臺系統：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！
（11）教室網絡
需提供整個教室的局域網絡布線
三、可實訓項目
（1）PLC的置位指令練習
（2）PLC的復位指令練習
（3）PLC的移動指令練習
（4）PLC的傳送指令練習
（5）PLC的邊沿指令練習
（6）PLC的觸發器指令練習
（7）PLC的加法指令練習
（8）PLC減法指令練習
（9）PLC乘法指令練習
（10）PLC除法指令練習
（11）PLC計數器指令練習
（12）PLC定時器指令練習
（13）PLC的與或非指令練習
（14）PLC的基本指令練習實訓
（15）PLC模擬量數據處理實訓
（16）紅綠燈的PLC控制實訓
（17）沖壓機的PLC控制實訓
（18）流水燈的PLC控制實訓
（19）自動售貨機的PLC控制實訓
（20）機械手的PLC控制實訓
（21）天塔之光的PLC控制實訓
（22）洗衣機的PLC控制實訓
（23）自動門的PLC控制實訓
（24）自動升降器的PLC控制
（25）觸摸屏的基本畫面編輯實訓
（26）觸摸屏通訊參數設置實訓
（27）觸摸屏上下載程序?qū)嵱?br> （28）觸摸屏的交通燈控制實訓
（29）PLC與遠程I/O的分布通訊控制
（30）PLC與觸摸屏通訊實訓
（31）伺服電機的參數設置
（32）伺服電機的外部端子控制
（33）伺服電機的位置控制
（34）伺服電機模擬量控制
（35）伺服電機通訊控制
（36）變頻器參數設置
（37）變頻器面板啟停
（38）變頻器外部端子啟停
（39）變頻器模擬量控制
（40）變頻器通訊控制
（41）觸摸屏、PLC、變頻器總線通訊控制
（42）觸摸屏、PLC、伺服電機總線通訊控制

SB-GYW工業自動化網絡控制實訓裝置

一、概述：

工業自動化網絡控制實訓裝置,工業自動化網絡控制實訓平臺,工業自動化網絡控制實訓設備以網孔架為基礎實訓單元，仿真企業真實環境，可開展PLC系統基礎模塊連接實訓。工作臺分為A，B兩個工作面，其中A工作面應為西門子S7-200SMART PLC實訓區，該實訓區由電源單元、PLC單元、PLC學習箱單元、基礎實訓單元、伺服控制小車運動實訓單元、變頻器單元等組成。B工作面應為西門子S7-1200PLC 實訓區，包含電源單元、PLC單元、基礎實訓單元、實訓擴展區等。

工作臺實訓內容須包含：西門子S7-200SMART PLC的實訓；西門子S7-1200 PLC的實訓；觸摸屏的實訓；觸摸屏與PLC通訊的實訓；S7-200SMART PLC與S7-1200 PLC之間通訊；三相電機實訓；紅綠燈控制實訓；彩燈控制實訓；送料傳送帶控制系統設計實訓；搶答器實訓；伺服電機的控制實訓；變頻器的控制實訓；小車運動控制實訓；編碼器控制實訓；PLC與變頻器PROFINET總線通信；以太網通信等；以及繼電器-交流接觸器系統的電動機正反轉，星-三角，兩臺電機的順序控制等實訓，實訓內容從易到難，便于學生更輕松高效的學習PLC知識。

二、工業自動化網絡控制實訓平臺,工業自動化網絡控制實訓裝置,工業自動化網絡控制實訓設備工作臺參數

工作臺采用方形鋼材焊接而成，分為兩個工作面，每個工作面應由網孔板拼接而成，網孔板兩端直接用螺栓與工作臺固定。

工作臺組成：

分成A，B兩個工作面，每個工作面為一個實訓區，可分別滿足西門子S7-200SMART PLC以及S7-1200PLC的實訓。A工作面分兩種接線方式，一種為學習型接線，要求采用即插即用型端子插接方式接線，使用靈活，可增強學生對PLC接線的認識。另一種為直接接線方式，該方式應接近工廠實際，能更好的提高學生接線的動手能力。

1.A工作面組成：電源單元、PLC單元、PLC學習箱單元、基礎實訓單元、小車運動單元、變頻器單元

（1）電源單元：

組成：三相四線漏電保護開關、380V指示儀表、220V指示儀表、開關電源、即插即用端子、雙層端子、保險絲端子，導軌

功能：提供交流380V、220V、直流24V的電壓供電，滿足整機的需求。

（2）PLC單元：

組成：觸摸屏，西門子S7-200SMART PLC，線槽

功能：本單元為整機邏輯控制單元，可完成觸摸屏編程組態的實訓、PLC編程的實訓、觸摸屏與PLC之間的通訊實訓、PLC之間的通訊等內容。

（3）PLC學習箱單元：

組成：接線端子、即插即用端口、按鈕、指示燈、撥碼開關、PLC學習箱

功能：該單元為PLC學習仿真區，可通過即插即用端子與PLC端進行連接，完成各類實訓，方便快捷。其中實訓項目包含三相電機實訓、紅綠燈控制實訓、彩燈控制實訓、??送料傳送帶控制系統設計的實訓以及郵件分揀實訓。

（4）基礎實訓區單元：

組成：繼電器、交流接觸器、熱繼電器、導軌、線槽、雙層端子

功能：該單元可以完成三相電機正反轉控制實訓，將左側實訓箱內容實體化，與學習箱形成對比，更有利于學生的學習。另外該單元可以配合PLC，完成對伺服驅動器、小車運動單元、變頻器單元，電機模塊的控制。

（5）伺服控制小車運動單元：

組成：伺服電機、伺服驅動器、金屬傳感器、小車運動機構

功能：該單元為整機的執行機構，通過與PLC系統的配合或伺服系統本身可完成對小車運功機構進行控制，從而實現小車的定位，傳感器檢測等一系列內容，完成對伺服系統的實訓，傳感器檢測的實訓。

（6）變頻器單元：

組成：變頻器、三相異步電動機、編碼器、端子排

功能：該單元可以完成變頻器系統的實訓，編碼器的實訓

2.B工作面組成（投標文件內須含各單元的圖片）：電源單元、PLC單元、基礎實訓單元、實訓擴展區

（1）電源單元：

組成：三相四線漏電保護開關、開關電源、雙層端子、保險絲端子，導軌

功能：提供交流380V、220V、直流24V的電壓供電，滿足整機的需求。

（2）PLC單元：

組成：西門子S7-1200PLC，線槽

功能：該單元為整機邏輯控制單元，可完成觸摸屏編程組態的實訓、PLC編程的實訓、觸摸屏與PLC之間的通訊實訓、PLC之間的通訊等內容。

（3）基礎實訓單元

組成：繼電器、交流接觸器、熱繼電器、指示燈模塊、按鈕控制模塊、導軌、線槽、雙層端子

功能：該單元要求能完成指示燈控制實訓，搶答器實訓，三相電機正反轉控制實訓，直流電機正反轉實訓等內容。另外該單元可以配合PLC，完成對機械手搬運單元的控制。

三、工業自動化網絡控制實訓平臺,工業自動化網絡控制實訓裝置,工業自動化網絡控制實訓設備配置

1.電氣控制工作臺網孔架1臺≥1700*800*250mm

2.開關電源2套：24v 6A，漏電開關2只：3P+N，電壓指示儀表（380V）2只

3.觸摸屏1只：帶以太網，600MHz高主頻，10.2英寸高亮度TFT液晶顯示屏（分辨率1024×600），四線電阻式觸摸屏（分辨率4096×4096），預裝嵌入式組態軟件

4.PLC1系統1套：西門子S7-200smart系列?SR40 PLC，輸入輸出總點數40點。

5.PLC2系統1套：西門子S7-1200系列1214 PLC或同等品牌PLC，輸入輸出總點數24點，配套相應模塊。

6.按鈕開關12只：L16A黃色、綠色、紅色

7.指示燈12只：AD16-16C黃色、綠色、紅色，撥碼開關4只

8.交流接觸器6只：220V電壓，中間繼電器16套：24V電壓

9.熱繼電器6只：4.5A-7.2A

10.PLC學習箱1套：三相電機實訓、紅綠燈控制實訓、彩燈控制實訓、送料傳送帶控制系統設計實訓以及搶答器實訓、模擬量實訓掛箱

11.伺服系統1套：電機400W，配套交流伺服驅動器、小車運動機構（由伺服、步進電機驅動、傳感器、微動開關、滾珠絲杠、增量型編碼器組成）

12.變頻器系統1套：變頻器（0.75kw）；三相異步電機（額定電壓：380V，額定功率：25w）

13.步進驅動器1只：直流24V ～ 48V, 1.2A～ 3.5A,控制信號輸出：6～16mA；包含小車運動機構1套（由伺服、步進電機驅動、傳感器、微動開關、滾珠絲杠、增量型編碼器組成）

14.步進電機1只：步距角 1.8°C ± 5% ；相電流 (A) 3.0 ；保持扭矩 (Nm) 0.9 ；阻尼扭矩 (Nm) 0.04 ；相電阻 (Ω) 0.65±10% ；相電感 (mH) 2.5±20% ；電機慣量(kg.cm2) 0.26 ；電機長度 L(mm) 54 ；引線數量 4

15.金屬傳感器3只，限位開關2只，線槽4米，導軌0.5米，螺絲螺帽若干

16.電線若干：采用護套結構手槍式連接線（有效防止觸電危險）；導線采用多股無氧銅線，手感柔軟，外包絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點；插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良；

17.配套資料1套

18.PLC編程線纜1條：與所選PLC配套，PLC編程軟件1套：與所選PLC配套

19.觸摸屏與計算機通信線1條：與所選觸摸屏配套，觸摸屏與PLC通信線1條：與所選觸摸屏配套

20.工具1套，產品配套光盤1套，線架1個

四、工業自動化網絡控制實訓平臺,工業自動化網絡控制實訓裝置,工業自動化網絡控制實訓設備實訓項目

PLC實訓：

1.西門子S7-200smart PLC的實訓

2.西門子S7-1200 PLC的實訓

3.觸摸屏的實訓

4.觸摸屏與PLC通訊的實訓

5.S7-200smart PLC與S7-1200 PLC之間通訊

6.三相電機實訓

7.紅綠燈控制實訓

8.彩燈控制實訓

9.送料傳送帶控制系統設計實訓

10.搶答器實訓

11.伺服電機的控制實訓

12.變頻器的控制實訓

13.小車運動控制實訓

14.編碼器控制實訓

15.PLC與變頻器PROFINET總線通信

16.以太網通信

17.繼電器-交流接觸器系統的電動機正反轉，星-三角，兩臺電機的順序控制

18.氣動系統控制實訓

五、工業自動化網絡控制實訓裝置,工業自動化網絡控制實訓裝置,工業自動化網絡控制實訓設備技術指標

1.工作電源：三相五線制 AC 380 V±10% ?50 Hz；

2.設備外形尺寸：長×寬×高＝800mm×250mm×1700mm；

3.臺架材料：鋁鋼結構；

4.整機消耗視在功率：≤1 kVA；

5.安全保護措施：具有接地保護、漏電過載過流保護功能，具有誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
