SBDGQ-01型電氣控制系統實驗（教學）臺

一、產品概述：

電氣控制系統實驗（教學）臺主要承擔機電設備維修與管理專業、電力系統自動化技術專業、電氣自動化技術專業、工業機器人技術、機電一體化技術、機械制造與自動化專業等《PLC應用技術》課程的實驗和實訓任務。

電氣控制與PLC綜合實訓裝置、電氣控制實訓裝置，電子電氣工控實訓臺，PLC可編程控制器，電動機等。要求學生根據題目自己設計實驗方案、準備相關材料、動手操作并記錄實驗實訓結果，培養學生掌握電氣技術，PLC技術，各種低壓電器和自動化設備的安裝、調試、維護技能。

電氣控制與PLC綜合實訓裝置采用萬能網孔板開放式設計，自由組合的思路，裝有完成各種低壓電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、三菱主機等，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理，滿足實訓教學、鑒定培訓及職業競賽的需要。

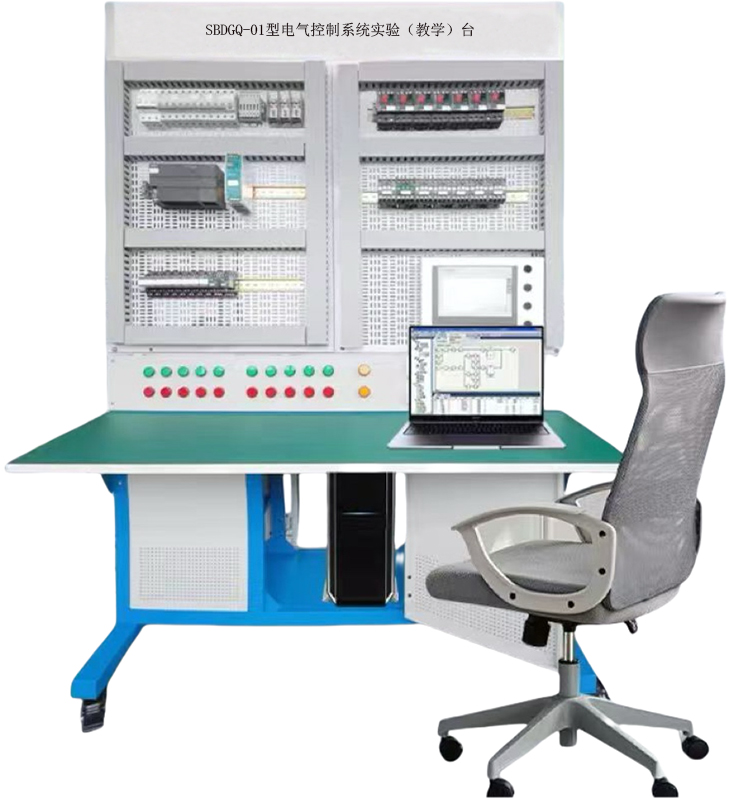

參考圖

二、系統構成

1、PLC可編程控制器實驗臺（演示屏與控制箱構成）

2、PLC可編程控制器實驗演示裝置

3、PLC可編程控制器操作桌

4、編程應用軟件

5、仿真教學軟件

6、PLC及轉接通訊電纜

7、電腦或手持編程器（用戶自備或代購）

三、電氣控制系統實驗（教學）臺控制箱技術指標

1、電源

1.1電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。

1.2電源輸出：有保險絲和漏電保護開關二級保護功能。輸出交流220V工作電壓有高精度電流表與電壓表指示

A組:直流電壓+5V/3A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。

B組: 直流電壓24V/2A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。

C組:低壓直流穩壓電源，電壓+12V/-12V輸出，電流2A。

D組: 0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。

E組:恒流源，提供0-20mA恒流源

F組:單相市電輸出，供用戶自備儀器使用。

四、PLC可編程控制器主機掛箱功能、特點

◆PLC主機：西門子 CPUS7-1215C DC/DC/DC

◆輸出電壓：直流24V，電壓表指示

◆利用應用軟件編程

◆電源輸入：交流220V，50Hz

1）功能包括

◆ 交流電源輸入?yún)^(qū)

◆ PLC主機 、編程電纜

◆ LED發光管、指示燈

◆ 輸出負載指示

◆ 輸入模擬開關（按鈕和開關）

◆ LED數碼管、蜂鳴器

◆ 直流穩壓電源5V1A，24V2A

◆ PLC輸入、輸出端口

2）PLC主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。

3）PLC主機一般采用德國原裝的西門子系列主機。如用戶要求時也可配備其他型號主機。

4）實驗臺本身帶有24V2A的電源�？梢灾苯佑糜谳敵鲐�(fù)載或與演示裝置接口或與其它對應裝置相連。

五、實驗桌：鋁木結構，采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。

序號	名稱	型號	品牌	單位	數量
1	PLC CPUPLC	PLC CPUS7-1215C DC/DC/DC	西門子	個	1
2	PLC 通信模塊	CB1241 (RS422/RS485)	西門子	個	1
3	24V電源	NDR- 480-24-10A	明緯	個	1
4	變頻器GD27	GD27-0R4G-S2-B	英威騰	臺	1
5	伺服驅動器	SV-DA200-0R1-2-D0	英威騰	臺	1
6	觸摸屏	1021 ET	昆侖通態	個	1
7	伺服電機	IMS20B-04L10B30C-2-M4- J	英威騰	臺	1
8	三相交流電機	YE3-63B3-0.12KW-4P	中性	臺	1
9	工業交換機	GIE2005- 5T/w (5電口，百兆)	天津吉諾	臺	1
10	2P交流斷路器	NXB- -63 D25	正泰	個	1
11	2P交流斷路器	NXB-63 D03	正泰	個	2
12	2P交流斷路器	NXB-63 D12	正泰	個	1
13	2P直流斷路器	CB- -60A C10	正泰	個	2
14	交流接觸器	NXC-16	正泰	個	1
15	中間繼電器	8腳DC24V 帶底座	正泰	個	7
16	指示燈	紅色，220V	正泰	個	1
17	指示燈	綠色,24V	正泰	個	4
18	轉換開關	NP2-BD23	正泰	個	1
19	急停按鈕	NP2-BS544	正泰	個	1
20	按鈕	NP2- BA45	正泰	個	2
21	按鈕	NP2- BA35	正泰	個	2
22	按鈕	NP2- BA61	正泰	個	1
23	觸摸屏安裝盒	10寸觸摸屏安裝盒		個	1
24	電機接線試驗盒	接線試驗盒1308070		個	1
25	按鈕盒	200mmX150mm 8孔雙排	科博按鈕盒	個	1
26	溫濕度采集模塊	RS485接口帶顯示	范特西物聯網	個	1
27	電纜及輔材	0.5平方軟線，紅，藍，黑;2.5平方軟線，紅，藍	常規	套	1
28	端子	PT2. 5導軌式端子	菲爾浦	個	30
29	3mm安全性插座、頭	M3接線柱,開孔8mm	常規	對	6
30	30m線槽		常規	米	5
