智能空調控制實驗實訓考核裝置,制冷與空調實訓室設備 > 行業新聞 >

2023年8月7日智能空調控制實驗實訓考核裝置,制冷與空調實訓室設備

SB-GFD7-2智能空調控制實驗實訓考核裝置

一、概述

智能空調控制實驗實訓考核裝置"是為大中專院校的制冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用于"制冷原理及應用"、"制冷空調技術"、"制冷空調設備維修與操作"等教學實訓要求。該裝置集制冷系統、電氣控制系統、故障模擬系統為一體，布局合理、造型美觀大方。
智能空調控制實驗實訓考核裝置、制冷與空調實訓室設備是培養技能型制冷維修人才的基礎條件，讓學生體驗到真實性、生產性的企業環境、企業設備、熟練制冷技能的學習場地，實現學習內容與企業的無縫對接及堅持開展“雙證畢業”教育的保障。

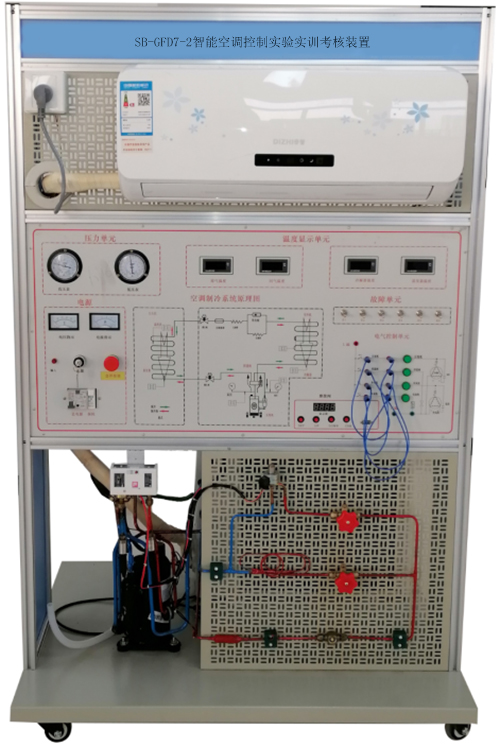

正面圖

二、技術參數

1、工作電源：AC220V 50Hz±5%

2、外形尺寸：1000×800×1800mm（）

3、整機功耗：1100W

4、適用電壓范圍：160V～253V

5、最大遙控距離8m，角度90度。

6、噪聲：內機37-44dB，外機是55-65dB。

7、環境溫度：-5℃-40℃

8、相對濕度：≤85%（25℃）

三、特點

1、整個系統真實完整, 與市場上的空調總體結構、性能基本相同。具有制冷、制熱、通風、除濕、溫度和風速選擇、定時及掃風控制、睡眠、自動等功能

2、裝置直觀展示了空調的系統結構和工作原理，便于教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、溫度表、真空壓力表以及相應的信號指示燈，使整個空調系統的實時工作狀態一目了然；前面板中間印有電氣控制系統原理圖，并設有相應測試點。

3、后背面可觀察到整個制冷系統結構原理以及主要部件的實際物體，相應部件均有名稱標識；并設有視液鏡，可觀察制冷劑狀態

4、.本實訓裝置設有故障模擬功能，提供室外執行部件的接線區域，開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；有利于開展技能鑒定、考核工作

5、設有電流型漏電保護裝置；并有熱保護器件，對壓縮機進行過熱、過載保護；實訓強

6、制冷系統上設置用手動節流閥，和自動節流裝置，可模擬不同環境下的制冷模式，和故障設定

7、噴繪的制冷系統原理圖，結構為鐵質板金，

8、空調的主要電氣可手動連接，具有很好的動手性,連接線采用專用的D4連接線。

9、★在蒸發器不同壓力下，實現壓縮機在不同制冷量的測試，具有壓縮機過冷/過熱自動調節

10、.★改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控制的方法，操作調節方式，技術參數調整.

11、★外部控制模式：可第二次開發成4-20Ma輸入模式、0-5V控制模式。

12、動畫模式:觸摸屏或軟件連接模式下：各自己顯示執泵或者制冷工作流程狀態，

13、動畫模式:觸摸屏或軟件連接模式下:可顯示壓縮機排氣溫度、吸氣溫度、冷凝溫度、蒸發溫度，可根據溫度實時調節機組過冷度。過熱度。

四、裝置的基本裝備

1、電源、儀表控制屏

控制屏為鋁合金立式結構，鋁質面板，為實訓提供交流電源、各種測試儀表及實訓器件等，具體功能如下：

2、交流電源控制單元：

單相三線制220V交流電源供電，交流電壓表1只測量范圍０～250V，用于監測電網電壓，交流電流表1只,測量范圍分別為０～10A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，

3、制冷系統壓力檢測單元：

提供2只真空壓力表，測量范圍分別為--0.1～1.5MPa、-0.1～3.5MPa，用于測量空調.

4、溫度檢測單元：

提供三位半數字溫度表4只，壓縮機排氣溫度、回氣溫度、冷凝器溫度、蒸發器溫度，顯示不同點的溫度變化情況,直觀分析空調的故障現象。

5、壓力保護裝置：

在實驗工況中，高壓壓力過高時保護。低壓壓力過低時保護壓縮機,

6、實訓臺:

實訓桌為鋁合金為主體，結構方式：立式，方便操作，側面為防水耐磨高密度板,結構堅固，造形美觀大方；，平臺還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。

6、故障:

提供模擬空調與模擬多個故障打接線點，提供常見的空調電氣節電路連接，用來模擬系統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路

四、智能教學流量控制/監控系統

1、教師端控制系統：（20-55寸一體機自備）

1）可通過通過主服務器連接多達124臺的學生電腦，監控學生實驗臺的網絡數據，如全室的124臺空調的的各種主要溫度如：空調排氣溫度、吸氣溫度、蒸發溫度、冷凝溫度等空調機的工作狀態，節流系統的開度.當發現任意一臺工作不正常時，教師可通過老師電腦軟件直接修改、控制其中任何一臺學生實驗臺的工作狀態,而使空調恢復正常。

2）老師端可監測學生機的空調制冷運行狀態、熱泵運行狀態

3）當學生實訓臺的運行主機在實驗時出現溫度過高狀況，老師可以通過上位機軟件直接接收是報警信號，在上位機上可以直接修改空調制冷系統的流量控制情況、

4）老師機監控控制軟件，可以單獨進入每個學機的控制中心，與學生機的控制系統同步控制。

2、學生端：

可通過學生電腦，或者4.3寸觸摸屏監控學生本機實驗臺的網絡數據，如溫度：空調排氣溫度、吸氣溫度、蒸發溫度、冷凝溫度等空調的的各種主要溫度，空調機的工作狀態,節流系統的開度.系統由4.3觸摸屏顯示模塊、功能模塊、上們機軟件3部分組成，

1）、通過自動調節提高冷媒流量，可以有效降低壓縮機的排氣溫度，擴大壓縮機高效做功區。采用雙向電子控制系統，可實現雙向熱泵功能、冷庫控制，空用制冷機組，變頻機組、中央空調機組的的節能控制和流量自動調整。

2)、上位機軟件同時在線同時監控系統的狀態。數碼管顯示器在線顯示開度、溫度以及故障代碼。數碼管顯示器在線顯示開度和溫度以及故障代碼.

★3)、嵌入式主機，采用觸摸屏控制,可直接進入系統調節，電壓5-36V/50HZ，帶開機語音功能，尺寸4.3寸，內存156M,電容式。

4）、具有上位機調節和手動調節功能

5)、可自行制冷系統制冷劑流量設定最小開度。

6）、自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的閥門開度。

7)、開度實時顯示：控制對象為最大 5000 開度設定。

8）、軟件控制，能在線控制系統的溫度，讀取機組在最佳溫度系統制冷冷媒的流量開度數，調整制冷機組的過熱度，過冷度。該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分"數據信息"中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。

9)、可自動制冷系統中冷媒，如： R134A\R22\R410A 等其它冷媒。

10)、手動4 路實時溫度顯示：控制器同時檢測系統的制冷多點溫度，來控制機組過冷/過熱度。

11）、顯示界面上29 路參數控制參數設置/查詢：控制器內所有與控制相關的溫度參數、時間參數、控制參數、等29個參數都可以調整，以適應制冷/熱泵/冷庫/水機等設備。

12）、6路用戶模擬環境數據入設定如下圖：在調試中通過軟件模擬設定，可模擬制冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個制冷機組的特點來設定的標準開度值。具體參照24路參數設定

13）、F)、多達 8 路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態（）。

14）曲線顯示界面

15)、手動設定

16）溫度和開度可顯示查詢/設置：控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示

17）調節功能：在機組開發和調試階段，可以通過控制器手動調節功能，取得有效的試驗數據。

序號	名稱	名稱	數量
1	壓縮機1P		1套
2	液視鏡		1套
3	冷凝器		1套
4	蒸發器		1套
5	風機		1套
6	高壓表	面板	1套
7	低壓表	面板	1套
8	風機		1套
9	手動膨脹閥		1套
10	過濾器	3/8	1套
11	毛細管，		1套
12	溫度表	I	4套
13	老師控制多功能軟件		1套
14	控制模塊		1套
15	制冷量調節控制裝置：		1套
16	膨脹閥		1套
17	485通信線	全室一套	1套
