智能變配電系統實驗開發平臺,智能變配電系統實驗開發設備

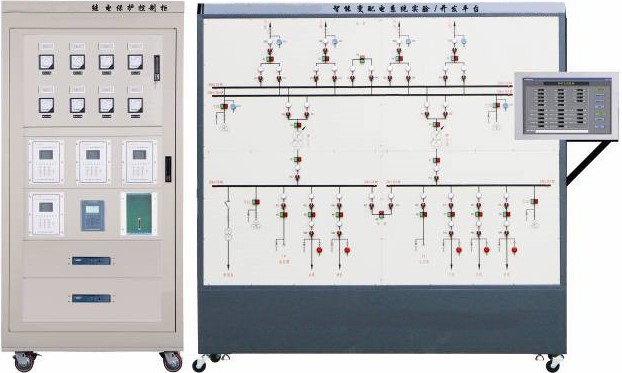

SBPD-2型智能變配電系統實驗開發平臺

一、產品概述

智能變配電系統實驗開發平臺是根據根據高等教育的改革方向，培養應用型高技能人才的戰略思想，依托工業用電領域變配電系統為載體，體現現代智能變配電系統的功能和特點，并針對高等院校對電氣工程應用和創新實驗教學的實際需要而專門研制的綜合性實驗平臺。涉及電氣設備、電氣測量、計量、微型機繼電保護、無功補償、信息處理、計算機控制等多種技術的綜合應用，為各高等院校電氣工程及其自動化、自動化等相關專業提供教學與工程設計的實驗平臺，輔助實現科研創新。

二、產品特點

1.模塊化：可根據不同的教學科研需求組合不同的模塊搭建不同的實驗平臺/開發系統。

2.開放性：軟件和硬件部分資源開放，可開展探究、創新型實驗教學。

3.可靠性高:為了保證本產品實驗教學效果及確保產品質量穩定可靠，要求投標時提供省級以上部門出具的產品檢測報告，帶原件備查。

4.規范性高：為了防止出現"三無產品"，交貨時提供設備制造廠商名稱、商標及出廠合格證等齊全的相關信息。

三、技術性能

1.輸入電源：三相四線AC380V±10% 50Hz

2.裝置容量：＜3kVA

3.外形尺寸：2000×600×2000mm（一次模擬屏）

1000×600×2000mm（繼電保護控制柜）

四、產品結構和組成

智能變配電系統實驗/開發平臺構建了一個110kV變配電所物理模型，智能變配電一次系統配置參照110kV變配電所，智能變配電二次系統配置有所簡化，僅根據賽項需求配置。同時，還配置了上位機監控系統。為了安全，變配電所進線110kV電壓擬采用民用380V電壓模擬。

4.1智能變配電一次系統

4.1.1 一次主接線

一次主接線為110kV側兩路進線，雙母帶聯絡，經三繞組變壓器降壓為10kV，10kV側單母分段，分為四段母線，每段母線帶一路或兩路出線，合計6路出線。

4.1.2 一次模擬單元

一次模擬單元包括變壓器、斷路器（俗稱"開關"）、隔離開關（俗稱"刀閘"）、線路、電容器、電流互感器和電壓互感器。

4.2 智能變配電二次系統

4.2.1 測量單元

測量單元包括多功能諧波表、智能溫濕度控制儀和指針式電壓電流表。多功能諧波表可測量110kV進線、10kV I#母線、10kV II#母線、10kV III#母線和10kV IV#母線的三相電壓、電流、有功、無功以及電壓和電流31次諧波，具有通信功能，可上送測量電量；智能溫濕度控制儀，可測量1#主變和2#主變的溫度和濕度，具有通信功能，可上送測量值；指針式電壓電流表用于輔助指示其他相關節點

4.2.2 自動控制單元

自動控制單元包括誤操作聲光報警、誤操作記錄、開關控制PLC等。誤操作記錄是累計誤操作次數，設有"清零"鍵，可根據需要清零；開關控制PLC是基于可編程控制器（PLC）采集斷路器和隔離開關的當前狀態并控制斷路器和隔離開關的分合。當誤操作斷路器或隔離開關，可聲光報警或閉鎖相應斷路器或隔離開關。

4.2.3 繼電保護單元

繼電保護單元包括1#微機線路保護裝置（110kV側線路后備保護）、微機變壓器差動保護（1#主變差動保護）、1#微機變壓器后備保護（1#主變高壓側后備保護）、2#微機變壓器后備保護（1#主變低壓II側后備保護）和綜合保護裝置（10kV側），各保護裝置基本功能如下：

（1）微機線路保護裝置：具有電流速斷，過電流，電流反時限，零序過流保護，負序電流保護和低電壓保護等功能。

（2）微機變壓器差動保護：具有差動保護、電流速斷保護和重瓦斯保護等功能。

（3）微機變壓器后備保護：具有電流速斷，過電流，電流反時限，零序過流保護，復合電壓啟動過電流保護和低電壓啟動過電流保護等功能。

（4）綜合保護應具有線路保護功能，電容器保護功能和變壓器后備保護功能,線路保護功能為三段式相間電流保護，三段式零序保護，低頻保護，低壓保護，重合閘等；電容器保護功能為三段式相間電流保護，不平衡電流保護，不平衡電壓保護等；變壓器后備保護功能為三段式電流保護，反時限電流保護，非電量保護等。

各保護裝置還具有以下通用功能：

（1）實時測量電壓、電流電量，測量精度0.2級。

（2）在線修改存儲各種保護整定值

（3）故障自診斷、自閉鎖和自恢復。裝置內部故障，能自動報警，并明確故障部位，關鍵部位故障，應自動閉鎖保護出口。

（4）設有通信接口，可發送保護定值、事件報告和自檢報告等。

4.2.4通信網絡

通信網絡結構采用分層分布式結構，分為間隔層和站控層，間隔層和站控層采用IEC61850協議通信。間隔層的設備主要為智能儀表、微機繼電保護、開關控制PLC、仿真單元以及規約轉換裝置；站控層的設備主要為監控主機。監控主機作用是通過內部通信網絡和規約轉換裝置通信，獲得所采集的模擬量和開關量以及繼電保護等相關信息，這些相關信息的處理是通過智能變配電監控系統來實現。為了保證信息可靠傳輸，監控主機采用工控機。

4.3 智能變配電監控管理系統

（1）數據采集與處理（SCADA）功能

具體包括各段母線電壓、線路電壓、電流、有功功率、無功功率、功率因數等電量采集顯示，并形成報表；智能變配電一次系統設備斷路器、隔離開關狀態、有載調壓變壓器分接頭的位置、運行告警信號燈采集顯示，并形成報表；對采集的電壓、電流等電量不斷進行越限監視；可對斷路器、隔離開關進行分閘、合閘操作，具有防誤操作的報警或閉鎖措施；調節變壓器分接頭位置以及對無功補償電容進行投、切控制。

（2）繼電保護功能

可實現遠方查詢定值、保護功能投退情況；可實現遠方保護定值修改；可實現遠方保護投退命令；能自動記錄保護動作前后有關的故障信息，包括短路電流、故障發生時間等。

（3）事件順序記錄及事故追憶

事件順序記錄就是對繼電保護、斷路器等正在事故時動作的先后順序自動記錄。記錄事件發生的時間可精確到毫秒級，并能通過液晶顯示器顯示；事故追憶是對一些主要模擬量可在事故前后一段時間內作連續測量記錄。
