新能源汽車整車智能教學平臺 > 行業新聞 >維修電工實訓考核設備

2025年3月15日

新能源汽車整車智能教學平臺

一、純電動汽車實訓整車技術參數要求：

長寬高分別為4631mm、1789mm、1495mm,軸距為2650mm。

帶有主駕駛座椅記憶功能、前排主駕駛座椅加熱功能、無鑰匙進入、一鍵啟動、電子擋桿、自動空調、空氣凈化裝置、G-Link手機交互系統、G-Netlink智能車載系統等。

搭載了一臺最大功率為120kW(163Ps)的永磁同步驅動電機，峰值扭矩為250Nm，綜合工況下的續航里程超過400km。

配備了一塊容量為52千瓦的三元鋰電池組，搭配ITCS電池智能溫控管理系統，在快充的模式下0.1小時充10%的電量，在慢充的模式下則需要9小時才能充滿。

其他要求：免費提供電子檔維修手冊一份。

1、技術特點

1.1能源類型：純電動；續航里程：400km；電機類型：永磁同步電機；最大功率：120 kw；電池類型：三元鋰電池；電池容量：153Ah。車輛尺寸：4631*1789*1495，車身結構：4門5座三廂車，最高車速：140km/h

驅動電機數：單電機，電機布局：前置，快充時間0.5h，慢充時間：9h，快充電量80%，電池組保質期：八年或15萬公里，檔位個數：1，變速箱類型：固定齒比變速箱，驅動方式：前置前驅，懸架類型：前麥弗遜式獨立懸架，后扭力梁式獨立懸架，車體結構：承載式，制動器類型：前通風盤式，后盤式，駐車制動類型：電子駐車，前后輪胎規格：250/50 R17,胎壓監測功能、有，天窗類型：電動天窗，輪圈材質：鋁合金，要是類型：遙控鑰匙，方向盤位置調節：手動上下調節，多功能方向盤，內置行車記錄儀，主駕駛座位電動座椅，8英寸中控彩色觸控液晶屏幕，

1.2具備高壓配電保護、繼電器狀態檢測保護、預充電檢測和主動放電安全管理、絕緣檢測安全管理、碰撞安全管理、物理隔離保護、互鎖檢測等保護策略。

1.3搭載"能效金三角"高效動力系統，采用輕量化高能智控電池系統及ITCS2.0智能溫控系統；配置HEDS高效電驅系統；配置智能高效精敏電控系統。

1.4配備充電站快充、家用快充盒、家用慢沖盒、充電站慢充、應急線充5種充電模式，便于用戶根據不同充電環境選擇最佳充電途徑。

二、功能特點

1.整車結構完整，各控制系統、傳感器、執行器齊全，可正常運行；

2. 可通過原車儀表顯示整車動、靜態信號參數；

3.電控系統各傳感器、執行器的工作參數采用發光管或數碼表進行顯示；

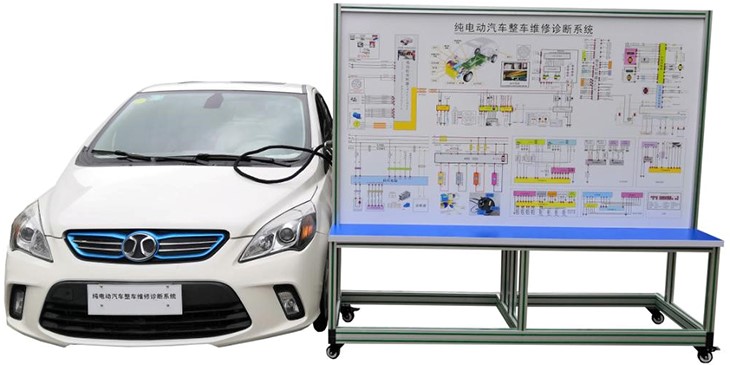

4.制作可移動"汽車檢測實訓臺"，可分別進行以下控制系統的檢測實訓：

電機控制單元

車載充電控制單元

ABS控制單元

輔助電器

高壓電池ECU控制單元

VCU控制單元

5."汽車檢測實訓臺"通過專用線束與整車連接，確保連接斷開后整車功能完整，保持原車所有功能。

6.教學面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和原車各個等實物，認識和分析各控制系統的工作原理。

7.汽車檢測實訓臺面板上安裝有檢測端子，可直接在面板上進行原車各控制單元的檢測實訓。

8.面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對各電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。

9.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面鋪裝32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。

10.安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點24個。
