SBC-XNYDC電池解剖教學平臺
一.產品簡介
電池解剖教學平臺選用主流新能源磷酸鐵鋰動力電池，單體電池3.2V20AH和3.2V50AH兩種，鋁殼方形，為南京金龍，吉利等電動汽車配套材料；每種單體電池各2件，可以測量電壓和內阻，培養學員對磷酸鐵鋰動力電池（方形）基礎知識掌握。
二.功能特點
1.單體電池放在平臺上，學員可以對不同型號單體電池電壓和內阻進行實測；了解單體磷酸鐵鋰動力電池電壓平臺和基本參數。
2.借助自備充電機，可以給單體電池補電。

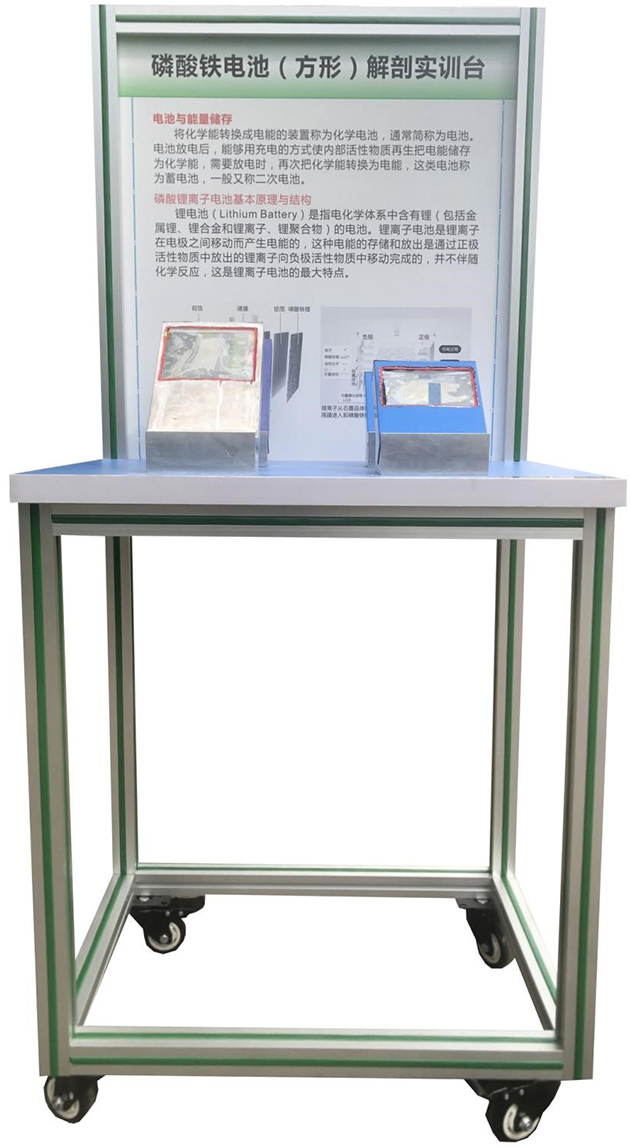

3.實訓臺由可移動臺架與原理面板組成，面板立放，繪制三維立體解剖結構圖，介紹單體電池基本知識，展示磷酸鐵鋰動力電池基本參數。
4.實訓臺帶四個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
5.實訓臺配備解剖完整磷酸鐵鋰單體電池2件，真實展示磷酸鐵鋰電池內部結構。
6.設備框架采用40mm×40mm一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面鋪裝32mm厚彩色高密度復合板。
三.技術規格
1.設備外形尺寸：700*500*1500（長*寬*高）
2.面板外形尺寸：648*713（長*寬）
3.輸入電源：AC220V±10% 50Hz
4.工作溫度：-5～+40°
5.動力電池類型：環保型磷酸鐵鋰動力電池（方形鋁殼，單體電池3.2V20AH和3.2V50AH）
四.基本配置
磷酸鐵鋰動力電池3.2V20AH（兩件，其中一件解剖），酸鐵鋰動力電池3.2V50AH（兩件，其中一件解剖），單體電池充電裝置，可移動平臺和教板。
五、實訓實驗項目
1.磷酸鐵鋰動力電池結構與原理認知。
2.磷酸鐵鋰動力電池的端子及對應的功能認知與檢測。
3.磷酸鐵鋰動力電池的電壓和內阻檢測。
|
