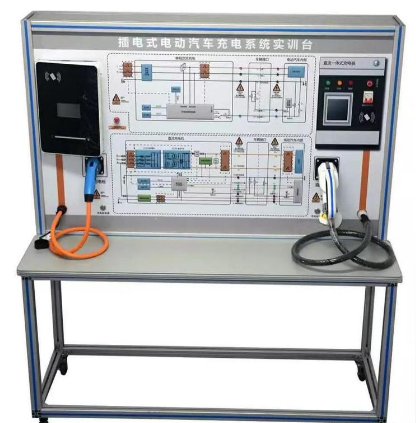

SBC-XNYJL交流充電樁原理實訓臺
產品簡介
交流充電樁原理實訓臺完整展示了新能源汽車交流充電系統的組成、結構、原理、操作及常見故障模式及檢修方法。配套國標充電槍與車載充電座，且安裝真實的驅動電動機作為運行負載。交流充電樁符合 GB/T 20234.1、GB/T 20234.2的制作要求，工作電壓 220VAC，工作電流 8A/13A/16A。臺架人機交互接口 LCD 顯示，具備反接保護、短路保護、過壓保護、過熱保護和充電電子鎖功能。
功能特點
l 本臺架使用的交流充電樁及充電槍插頭均來自于量產實車的標準配件。
l 充電樁具備反接保護、短路保護、過壓保護、過熱保護和充電電子鎖等多種功能。
l 充電樁具備多種充電方式供選擇：按電量充、按時間充、按金額充、充滿為止。
l 本臺架可與充電管理實訓臺相連，接受充電管理實訓臺的監測和控制。
l 充電管理實訓臺由中央監控與充電管理一體化工作臺組成。
l 臺架配備詳細的技術文檔，包括系統原理圖、系統架構框圖、相關電路圖、相關系統針腳定義圖及操作說明書。
l 面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理，打印有永不褪色的彩色電路圖與工作原理示意圖，學員可直觀對照電動汽車充電樁原理圖及實物，認識和分析電動汽車充電系統的工作原理。
l 面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
l 本臺架安裝有電壓表與電流表可在充電系統工作的同時同步顯示電壓電流等系統數據。
l 實訓臺配套詳細的使用說明書和相應的實驗項目指導書。
技術規格
交流充電樁原理實訓臺項目
l 交流充電樁內部電路原理教學與實訓。
l 交流充電樁的部件組成及各部件功能教學與實訓。
l 交流充電樁充電操作實訓。
l 充電樁對蓄電池充電、蓄電池通過負載放電的過程教學與實訓。
l 常見故障注入及故障排除思路和方法實訓。
l 智能充電卡片、充值軟件應用實訓。
|
