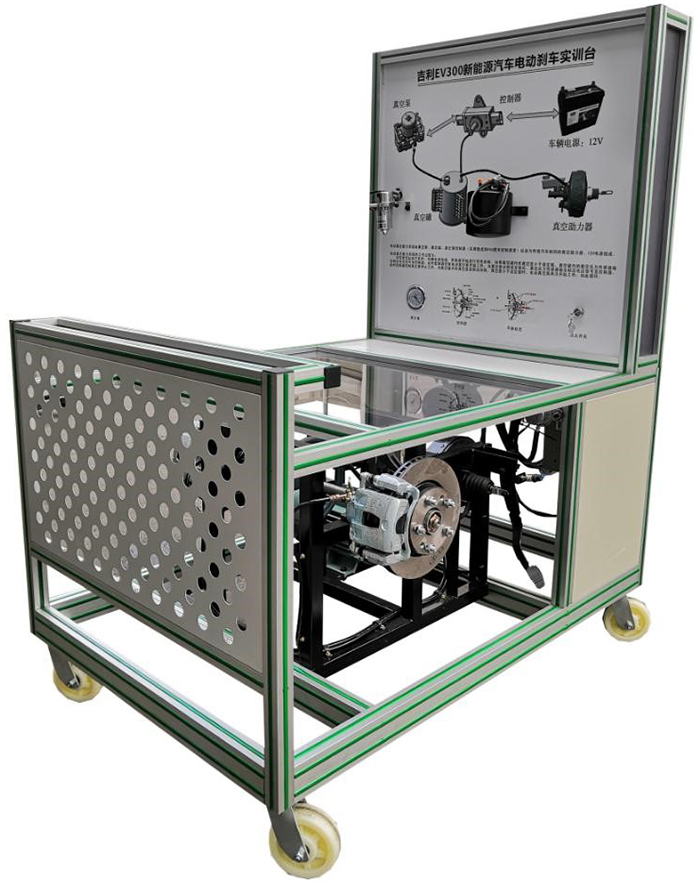

SBC-XNYE新能源汽車電動真空助力制動系統實訓臺
一、產品簡介
新能源汽車電動真空助力制動系統實訓臺選用吉利EV450 純電動汽車電動真空助力液壓制動系統；真實地展示純電動汽車電動真空助力液壓制動系統核心零部件的結構與控制原理、安裝位置和運行工況，培養學員對純電動汽車電動真空助力液壓制動系統故障分析和處理能力。適合于各類院校對純電動汽車電動真空助力液壓制動系統理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷教學需要。
二、功能特點
1.純電動汽車電動真空助力液壓制動系統，真實可運行操作,展示系統結構和原理、工作過程。
2.電動機驅動純電動汽車電動真空助力液壓制動系統的2輪轉動，直觀體驗制動工作過程。
3.真空管路上安裝有真空表、制動管路上安裝有壓力表，實時顯示制動分泵的壓力變化、剎車真空罐真空度變化。
4.面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色完整標準系統圖板；學員可直觀對照?qǐng)D板和實物，認識和分析系統的工作原理。
5.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
6.安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障。
7.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
8.配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。
9.安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
三、技術規格
1.外形尺寸：1500×1000×1700(長×寬×高)
2.面板外形尺寸：948×898mm（長*寬）
3.移動腳輪：100*60mm
4.工作溫度：-40℃～+50℃
5.工作電源：12V
6.輸入電源；交流220V±10% 50Hz
7.電機與變頻器：220V4KW1400轉電機，220V5KW變頻器
8.純電動汽車電動真空助力液壓制動系統:北汽EV160
四、實訓（實驗）項目
1.純電動汽車電動真空助力液壓制動系統維護與保養、使用操作、結構原理功能認知、故障診斷與維修;
2.純電動汽車電動真空助力液壓制動系統拆裝與檢測實操；
3.真空壓力傳感器工作原理和引腳定義、功能；
4.電動真空泵工作原理和引腳定義、功能；
5.電動真空泵控制單元工作原理和引腳定義、功能；
五、基本配置
吉利EV450電動車電動真空泵（2件，1件解剖）、電動真空泵控制單元、真空壓力傳感器、剎車真空助力器、剎車總泵與踏板、剎車真空罐（2件，1件解剖）、剎車油瓶、開關電源12V30A、點火開關、真空表、壓力表（0～100kg/psi）、左右前輪液壓剎車盤總成、左右半軸總成、電機與變頻器（220V4KW1400轉電機，220V5KW變頻器）、電機傳動帶與輪盤一體化全鋁合金型材搭建的移動臺架（1500×1000×1700mm ,帶自鎖腳輪裝置，帶安裝檢測端子的原理面板948×898mm）、故障模擬與排除裝置、設備操作說明書。
|
