維修電工實訓考核柜（柜式、雙面型）

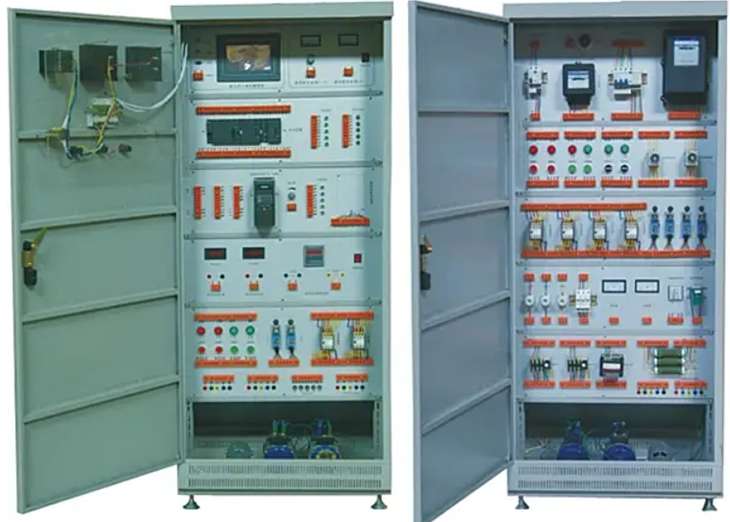

SBXWG-01型維修電工實訓考核柜（柜式、雙面型）

一、維修電工實訓考核柜概述

維修電工實訓考核柜可完成"電工技術"、"工廠電氣控制"、"機床線路控制"、"可編程控制技術"等多門課程的實訓。裝置資源開放，可充分培養學生的實際動手能力，適合當今教育教學中的實訓訓練。本裝置采用用標準配電柜為主體柜、雙面結構，包含如下資源：電源控制、三相交流電源，直流電源，勵磁電源、電樞電源、測量?jī)x表、可編程控制器（三菱系列）、模擬量模塊、編碼器、彩色觸摸屏、變頻器（三菱系列）、控制軟件、交流接觸器、按鈕、指示燈、時間繼電器、行程開關、中間繼電器、三相異步電機、直流電機等。適用于大學、�？圃盒＜案黝惵殬I(yè)教育培訓機構的實訓教學、考核鑒定。

二、維修電工實訓考核柜特點

1.維修電工實訓考核裝置采用標準配電柜為主體柜，充分利用該柜雙面空間位置，其中一面裝有電源控制、交直流電源、測量?jī)x表、低壓電氣器件，另一面裝有PLC模擬量模塊、變頻器、直流調速模塊，該配電柜占地面積小，外形美觀；

2.電氣控制線路元器件都裝在電氣柜內部，配有布線槽、接線端子；通過

端子學生可自行接線、布線，構建控制系統，實訓特點明顯，同時具有一定的擴展性；

3.技能實訓用的控制線路和配套的電機經特殊設計，可模擬實際機床的電氣線路，也可滿足機床的電氣故障分析及排故的訓練要求；

4.提供過壓、過流、漏電保護電路，當如控制柜出現電源異常使系統電壓或電流超過保護電路的極限值時，系統立即切斷電源，對人身安全起到一定的保護作用；

三、維修電工實訓考核柜技術性能

1.輸入電壓：三相四線制380V±10% 50HZ

2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜2000m

3.裝置容量：＜1.5KVA

4.外形尺寸：800mm×600mm×1800mm

5.設備重量：200Kg

四、控制柜配置

（一）柜體

左、右柜壁為雙層亞光密紋噴塑結構，雙面柜門設計，冷軋鋼板、鋁質材質；結實牢固、美觀大方。

（二）柜門

裝有1只交流電壓表、1只交流電流表、電壓指示切換開關；控制柜的供電急停按鈕和啟停開關控制，通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值；裝有交流電流表，用來監視負載大小。

（三）內部配置模塊

用走線槽把內部空間分隔為不同區域，布局合理，所有電氣元件接線端子均已引到專用端子排上，學生從端子排上接線/布線，接近工業實際現場，實訓特點明顯。

1.交直流電源

直流電源

勵磁電源：直流220V，具有短路保護

電樞電源：直流0～220V連續可調電源一路，具有短路保護

直流穩壓電源：220V、24V、12V、5V，具有短路軟截止自動恢復保護功

能

交流電源：

設有變壓器一組，變壓器原邊根據不同的接線可加220V,也可加380V交流

電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓。

提供過壓、過流、漏電保護，當如控制柜出現電源異常使系統電壓或電流超過保護電路的極限值時，系統立即切斷電源，對人身安全起到一定的保護作用；

2.儀器儀表

提供交流數字電壓表，測量范圍為0～500V，量程自動切換，精度為0.5級，三位半數顯。

直流數字電壓表，測量范圍為0～1000V，分2V、20V、200V、1000V四檔，直鍵開關切換，三位半數顯，精度為0.5級。

直流數字電流表，測量范圍為0～2000mA，分20mA、200 mA、2000 mA四檔，直鍵開關切換，三位半數顯，精度為0.5級。

3.電氣元件

提供三相斷路器，二相斷路器，二相電能表、三相電能表、互感器、熔斷器（5A）、交流接觸器、熱繼電器、數字式時間繼電器、速度繼電器、按鈕開關（常開、常閉）、急停按鈕、行程開關、能耗制動變壓器、整流橋、能耗制動電阻、大功率電阻、信號指示燈（紅、綠、白、黑）、萬能轉換開關、選擇按鈕、交流電壓表、交流電流表、功率因數表等。

4.可編程控制器模塊

配有日本三菱PLC FX1N-40MR（24路數字量輸入16路數字輸出）。模擬量模塊FXON-3A模擬量模塊（2入/1出），通信模塊，含RS485通信；采用DIN導軌固定安裝于電氣柜中，SC-09通信編程電纜，GX Developer編程軟件，MCGS工控組態軟件，仿真教學軟件。

利用專用導軌固定安裝于控制柜內部實訓板上，主機開關量、模擬量接線端子均已通過防空插座引到控制柜外部，方便與實訓模塊的連線。另外還將這些端子通過走線槽引到控制柜內部實訓板中的專用端子排上，學生自己動手接線、布線、接近工業實際現場，實訓特點明顯。

5.變頻器模塊

日本FR-D720S-0.4KW變頻器，具有RS485通信端口，配有變頻器與PLC通信編程電纜。

6.工業觸摸屏模塊

配有昆侖通態7英寸觸摸屏：DC24V供電，彩色觸摸屏，配有通信下載編程電纜，觸摸屏與變頻器通信電纜，觸摸屏與PLC通信電纜，觸摸組態軟件。

7.直流開關電源模塊

配有一只24V開關電源模塊，用于給三菱主機、三菱觸摸屏等進行供電。

8.直流調速模塊

直流電機調速控制實訓組件：由專用驅動模塊、隔離電路等裝組成。

9.不銹鋼電機導軌、光碼盤測速系統及數顯轉速表（光電編碼器）。帶有電壓反饋和脈沖反饋。

10.三相異步電機（帶速度繼電器）：一臺，380V、180W

11.直流電動機：一臺 DCC20V、50W

12、實驗室智慧用電安全控制系統

智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

1）、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！

2）、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。

3）、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！

4）、后臺系統：實時視頻監控實驗臺（選配），可一鍵預覽設備的在線和運行情況，分析設備使用率及運行時間！

現場需對功能逐一演示，提供有效、權威的證明文件，證實該產品的可靠、安全、先進性。

柜體
1	柜體	900×650×1800mm	套	1
2	安裝板		塊	10
3	保險座	含5×20保險 5A	套	6
4	報警記錄儀		套	2
5	啟動按鈕	NP4-11BN 綠點動	只	2
6	停止按鈕	NP4-11BN 紅點動	只	2
7	急停按鈕	NP4-11蘑菇頭紅	只	2
8	漏電開關	DZ47LE32 C16 3P+N	只	2
9	電壓表	6L2 450V	只	2
10	電流表	6L2 5A	只	2
11	萬能轉換開關	LW8D-YH3/3	只	2
12	面板		塊	2
安裝板部分
1	觸摸屏	昆侖通泰7吋	只	1
2	通訊口	DB9 公	只	1
3	通訊口	DB9 母	只	2
4	USB接口	觸摸屏轉接	只	1
5	大紅開關	13×28mm	只	5
6	保險座	黑	只	5
7	變頻器	D720S 0.4KW	只	1
8	多圈電位器	1K 含旋鈕	只	1
9	電樞電源	帶控制端	只	1
10	PLC主機	FX1N-40MR	只	1
11	通訊模塊	485BD	只	1
12	擴展模塊	FX0N-3A	只	1
13	直流數字電壓表	0-2000mA	套	1
14	直流數字電壓表	0-300V	套	1
15	交流數字電壓表	0-500V	套	1
16	按鈕開關	NP4-11BN紅點動	只	3
17	按鈕開關	NP4-11BN綠點動	只	3
18	按鈕開關	NP4-11BN黑點動	只	1
19	旋鈕開關	NP4-11 黑	只	1
20	大紐子開關	9支腳	只	1
21	十字開關	直徑22 常開自復位	只	1
22	萬能轉換開關	LW8D-YH3/3	只	1
23	萬能轉換開關	LW8D 4組觸點 2檔	只	1
24	漏電開關	DZ47LE32 C16 4P	只	1
25	漏電開關	DZ47LE32 C16 2P+N	只	1
26	行程開關	YBLX-K1/311	只	6
27	單相電度表	DD862-2/4	只	1
28	三相三線無功表	DX865-2/4	只	1
29	白熾燈	含座 15W 綠	套	1
30	保險座	RT14-20含3A保險	套	2
31	陶瓷保險座	RL1-15 含3A保險	套	3
32	電壓表	6L2 450V	只	1
33	電流表	6L2 5A	只	1
34	電流互感器	BH-0.66 30/5	只	1
35	控制變壓器	BK150 0/6.3/12/20/20/36/110	只	1
36	交流接觸器	CJX2-1210 AC220V	只	9
37	輔助觸頭	F4-11	只	5
38	輔助觸頭	F4-22	只	1
39	熱繼電器	含座 5A NR2-11.5	套	2
40	時間繼電器	含座 JSZ3A-D 220V	套	1
41	開關電源	5V/12V/24V	只
42	電磁鐵	220V	只	1
43	電阻	75Ω/75W	只	3
44	電阻	10Ω/25W	只	1
45	二極管	5408	只	4
46	接線柱		個	若干
47	接線端子		個	若干
48	線槽	30×30	米	20
49	有機玻璃		套	4
50	機柜安裝螺絲		套	40
51	PLC編程線	三菱	條	1
52	觸摸屏下載線		條	1
53	PLC變頻器通訊線	DB9 1:1	條	1
