2023年6月2日電工實訓考核裝置、電工電氣實訓設備

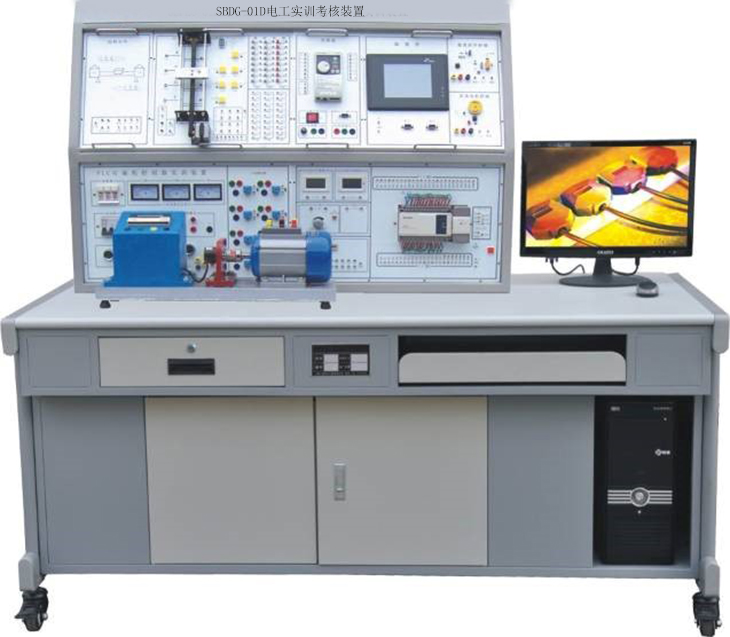

SBDG-01D電工實訓考核裝置

電工實訓考核裝置、電工電氣實訓設備、電氣技能考核培訓實訓設備、維修電工、電氣控制、PLC編程等專業課的實驗教學任務。基本功能定位是、培養現代電工應具備的核心能力。是電氣自動化控制實訓基地之一，電氣控制實訓室服務于機電一體化技術、電氣自動化技術、建筑電氣工程技術、建筑智能化工程技術、數控技術、機電設備維修與管理等專業。電氣控制技術實訓室設備主要承擔著機電工程系電氣自動化專業、機電一體化技術專業與數控技術專業《電機與電氣控制》《電氣控制與PLC》等課程教學、實訓教學及社會電類相關專業的電氣控制技能培訓等教學任務。

一、概述

電工實訓考核裝置是根據《中華人民共和國教育行業標準--電工電子類實訓基地儀器設備配備標準》，教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》、《變頻調速技術》、《現場總線控制技術》課程的教學與技能實訓。

電工實訓考核裝置工學校、職業培訓學校、職教中心、鑒定站/所各工種PLC實操、技能鑒定考核。

二、電工實訓考核裝置特點

1、采用積木組合式結構，含開關量、模擬量、變頻調速、觸摸彩屏、總線通信模塊等，配套組態監控軟件、仿真實訓軟件，實現仿真化、信息化、網絡實訓教學，體現實訓教學的網絡性和系統性。

2、項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中模擬對象，實物模型中的邏輯、模擬、過程、運動等的控制實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。

3、基于現場總線的組態監控實訓教學：通過現場總線網絡，將實訓裝置（從站）PLC和主站PLC進行1：N通信。從站的PLC運行控制對象的程序，利用工控網絡集中監控的功能，主站PLC可以對任意臺從站PLC進行實時監控，符合工業現場控制的要求。學生獨立通過PLC完成對各種實訓對象的控制，并進行組態實時監控（1：1通信）。

4、仿真實訓教學：通過FLASH虛擬環境實時顯示PLC運行狀態，也可以實現PLC接線、錯誤檢查、編程訓練、程序編寫測試等功能。

三、技術性能

1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m

3、裝置容量：＜0.5KVA

4、重量：＜110Kg

5、外形尺寸：1680mm×750mm×1600mm

6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

四、實訓裝置的基本配置及功能

實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱、觸摸屏掛箱、交直流電機、總線單元、通信模塊、電機導軌、測速機構等組成。

（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）

1、交流電源控制單元

三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。

提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。

2、直流電源、直流電壓/電流表、邏輯輸出及指示等

直流電壓：0～10V可調輸出；直流電流：4～20mA可調輸出；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。

3、主機實訓組件

配置三菱FX3U-48MT PLC主機，內置數字量I/O（24路數字量輸入24路數字量輸出），FX3U-485BD通信模塊，配置模擬模塊FX3U-3A-ADP一臺，模塊配套SC-09通信編程電纜。

4.主機實訓組件

控制器CPU 集成輸入/輸出：14 路數字量輸入 24V直流輸入，10路晶體管輸出24 V直流，2路模擬量輸入0 - 10V DC或0 - 20mA；供電：直流 DC 24 V；可編程數據存儲區：50 KB，模擬輸出模塊 1路模擬量輸出 12BIT +/- 10VDC / 0-20 mA，數字量輸入輸出模塊 8輸入24V DC/ 8輸出繼電器

（二）實訓掛箱

序號	編號	控制對象實訓模塊	實訓教學目標
1	SX1	搶答器/音樂噴泉	通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中“水流”及音樂的循環控制，掌握循環指令的編寫方法。
2	SX2	裝配流水線/十字路口交通燈	通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。
3	SX3	水塔水位/天塔之光	通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。
4	SX4	自動送料裝車/四節傳送帶	通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。
5	SX5	多種液體混合裝置	通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。
6	SX6	自動售貨機	通過用用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。
7	SX7	自控軋鋼機/郵件分揀機	通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。
8	SX8	機械手控制/自控成型機	通過對機械手停留“位置“及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。
9	SX9	加工中心	通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。
10	SX10	四層電梯	通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。
11	SX11	步進電機/直線運動：（實物）步進電機系統由驅動電路、步進電機、刻度盤、指針等組成；直線運動系統由電機、同步帶、光電傳感器、導軌、移動塊等組成。	通過利用PLC對步進電機及直線運動實物模塊的控制，初步了解步進電機方向、拍數的控制及直線運動檢測、定位控制。
12	SX12	自動洗衣機/電鍍生產線	通過對洗衣機進出水時間、洗滌流程及電鍍生產線中物塊侵入不同溶液的時間、方式、先后順序的控制，掌握多點PLC控制系統的綜合應用能力。
13	SX13	溫度PID/直流電機控制	通過溫度PID控制和直流電機的控制了解掌握PLC模擬量的使用和PID指令的使用
14	WK1	典型電動機控制實操單元：交流接觸器3只；時間繼電器1只，3個按鈕，3只交流指示燈，2只熱繼電器，元器件配置專用底座。	掌握一般強電系統的安裝和調試工作過程知識，實現PLC方式的電機典型運行控制；掌握安裝和調試PLC電氣控制系統的有關知識。
15	WK2	網孔板	學會電氣控制系統中各元器件的布局規劃、安裝、調試過程知識。
16	BP1	變頻器實訓組件：配置三菱D720S變頻器	初步具有綜合應用變頻器的能力，了解變頻調速在實際中的應用，掌握變頻器與PLC之間USS通信協議的建立連接方法。
17	CM1	觸摸屏實訓組件：7英寸昆侖通態	了解工業觸摸屏的功能及使用方法、掌握與PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫面跟蹤在觸摸屏中的實現方法。

（三）電機導軌、光碼盤測速系統及數顯轉速表

包含光碼盤測速系統（配有進口光電編碼器）、數顯轉速表及固定電機的不銹鋼導軌等。不銹鋼導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與編碼盤之間連接的同心度不超過±5絲，電機運行噪聲小，實訓參數典型，能較好滿足實訓要求。在導軌面板上設有五位數顯轉速表，顯示當前轉速；具有電壓反饋信號；同時設有光電編碼信號輸出，包括A、B兩個通道；能夠完成各種速度開/閉環及定位實訓。

（四）三相鼠籠異步電機：交流380V/△

（五）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。

名稱	型號	數量	單位	備注
PLC實訓臺	FX3U-48MT+FX3U-3A-ADP+FX3U-485BD	1	套
	CPU1214C+SM1223+SB1232	1	塊
	實訓屏	1	臺
	SC-09通信編程電纜	1	條
實訓模塊	實訓模塊1	1	塊
	實訓模塊2	1	塊
	實訓模塊3	1	塊
	實訓模塊4	1	塊
	實訓模塊5	1	塊
	實訓模塊6	1	塊
	實訓模塊7	1	塊
	實訓模塊8	1	塊
	觸摸屏實訓模塊	1	塊	7英寸，昆侖通態
	變頻器模塊	1	塊	三菱FR-D720S
電機	三相鼠籠式異步電動機380V	1	臺
電機導軌		1	套
軟件	三菱編程軟件	1	套
軟件	仿真軟件	1	套
實訓桌	實訓桌	1	張
說明書	實驗指導	2	冊
連接線	實驗疊插連接線100CM	40	條
