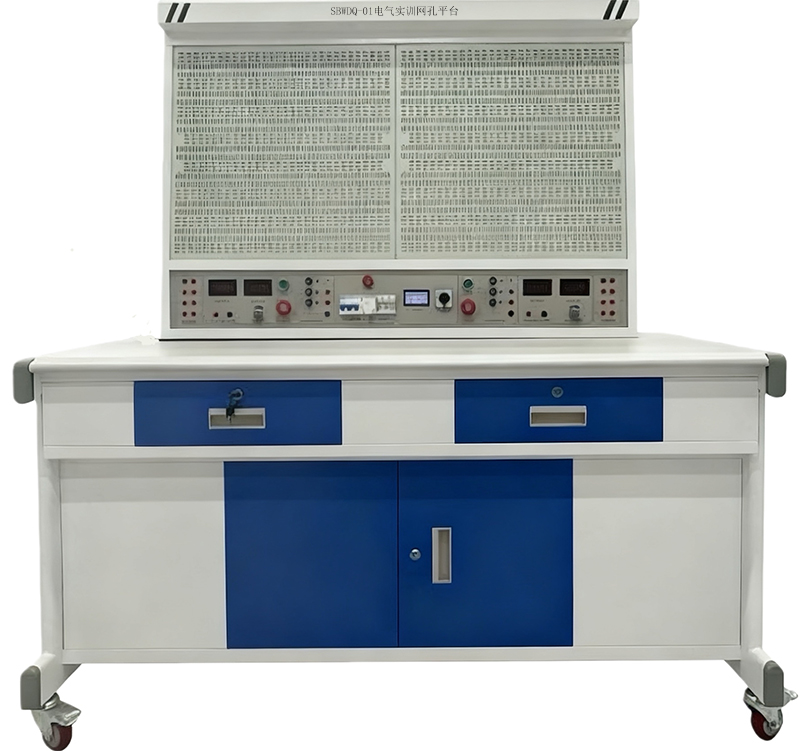

SBWDQ-01電氣實訓網孔平臺

電氣實訓網孔平臺核心適配職業院校、技工院校及企業新人培訓部門，主打低壓電氣控制、電路裝配等基礎與進階實訓，是電氣類技能入門及強化的核心設備。

1. 職業院校（核心使用場景）

? 適配電氣自動化技術、機電一體化、應用電子技術等專業，用于《電工基礎》《電氣控制與PLC》等課程的實操教學。

? 典型場景：學生在平臺上搭建照明電路、電機正反轉控制電路，完成接線、調試與故障排查的全流程訓練，替代傳統接線板更安全靈活。

2. 技工院校（技能強化場景）

? 針對中級電工、高級電工等技能等級培訓，聚焦標準化接線、工藝規范訓練，匹配職業資格考核中的實操要求。

? 典型場景：圍繞網孔平臺開展“PLC控制電機星三角啟動”等考核項目，訓練學生按圖紙規范接線、快速定位線路故障的能力。

3. 企業新人/學徒培訓部門

? 適用于制造業（如機械、電子） 、電氣設備運維等企業，對新入職電工、設備維護學徒進行崗前技能標準化培訓。

? 典型場景：企業利用平臺模擬車間常見的電氣控制回路，讓新人反復練習接線與調試，避免直接操作生產設備帶來的安全風險和效率損失。

一、總體要求

1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目（增購元器件即可增加相應實訓項目）。

2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。

3、實訓臺配備兩組相互獨立的電源，互不干擾，即可以兩個學生同時進行實訓。

4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。

二、技術性能

1、輸入電源：三相四線制～380V±10%  50Hz

2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、外形尺寸：1600mm×700mm×1690mm

三、實訓臺配置

1、公共部分：設有電壓型漏電和電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓臺總電源。

2、每組提供線電壓380V或相電壓220V兩種電源，單相電源插座、線電壓輸入指示表。

3、每組提供3V、6V、9V、12V、18V、24V、36V低壓交流電源。

4、每組提供一路恒流穩壓電源，電壓0-30V，最大電流3A，內置式繼電器自動換檔，多圈電位器連續調節，有數字表指示電流電壓值。

5、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子左右有抽屜，下部有元件儲存柜。

四、參考實訓項目

1．電工布線工藝實訓

2．兩個開關控制一盞燈線路訓練

3．聲控開關控制白熾電路訓練

4．二地控制一盞燈電路訓練

5．三地控制一盞燈電路訓練

6．日光燈線路接線訓練

7．單相電度表直接安裝接線

8．單相電度表經電流互感器安裝接線

9．室內照明電路安裝訓練

10．配電板安裝訓練

11．交流負載電功率的測量

12．三相異步電動機直接啟動控制

13．三相異步電動機接觸器點動控制線路

14．三相異步電動機接觸器自鎖控制線路

15．三相異步電動機Y/△自動控制線路

16．用倒順開關控制三相異步電動機正反轉線路

17．接觸器聯鎖的正反轉控制線路

18．按鈕聯鎖的三相異步電動機正反轉控制線路

19．雙重聯鎖的三相異步電動機正反轉控制線路

20．三相異步電動機多地控制

21．工作臺自動往返控制線路

22．三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路

23．三相異步電動機能耗制動控制線路

五、參考實訓項目所需元器件清單（每組配備清單）
