SB-5ET6低溫除濕系統原理與電氣控制實訓平臺

一、概述

低溫除濕系統原理與電氣控制實訓平臺，核心適配職業院校,高等院校的教學實訓，以及除濕設備生產企業相關企業的技術培訓與研發測試。

1. 教育單位：開設制冷與空調技術、機電一體化技術、建筑環境與能源應用工程等專業的職業技術學院、應用型本科院校，用于學生掌握低溫除濕原理、電氣控制邏輯的實操教學。

2. 企業單位：

除濕機、恒溫恒濕機組等設備的生產廠家，用于新員工技能培訓、在崗工程師技術升級。

涉及低溫高濕環境控制的企業（如食品加工、電子廠房、倉儲物流），用于內部運維團隊的設備調試與故障排查培訓。

3、低溫除濕機是專門為倉儲空間的除濕需求或臨時性除濕場所而開發的精巧型除濕設備，它可廣泛應用于航天領域、人防工程、凈化工程、地鐵站、彈藥庫、實驗室、電訊器材室、檔案室、食品房、制藥或膠片車間、玻璃建材行業、煙草行業及化工行業等。可防止儀器、儀表、電訊器材、商品、資料等受潮、銹蝕、霉爛而造成損失。

4、低溫除濕系統原理與電氣控制實訓平臺該裝置適合大專院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業和《制冷空調設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空調調節與技術運用》《冷庫工程與運作管理》、《冷庫制冷工藝》等的實訓教學及制冷專業中級、高級工的鑒定及考核。

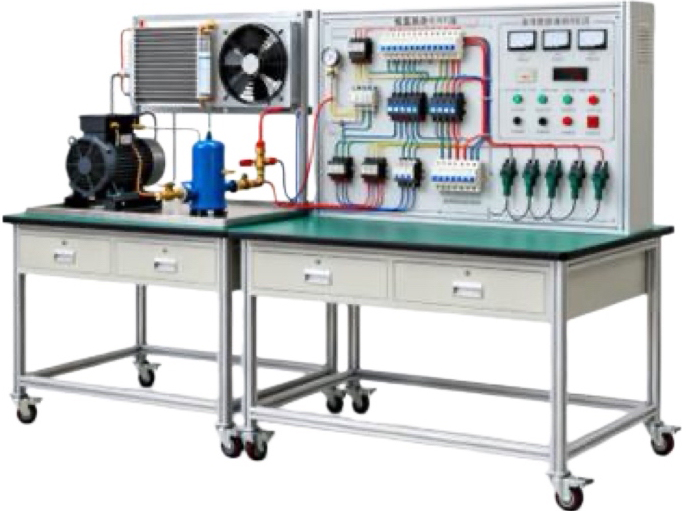

 參考圖片

二、技術指標

1、工作電源：三相五線380V±10%，50Hz

2、整機容量≤2.2KVA

3、人身安全保護功能，具有漏電保護裝置。

4、環境濕度：-30℃~40℃

5、相對濕度：≤85%（25℃）

6、工作臺，2000MM×700MM×1500mm

7、低于－10℃時，熱氣融霜循環；高于10℃時，制冷除濕循環。

8、控制器：SL400

9、除濕模式：低溫模式

三、裝置特點

1、根據甲方現有設備設計電氣實訓：該實訓裝置具有電路控制實訓與電器排故實訓。

2制冷系統實訓：裝置采用敞開式設計，制冷管路系統直接展現出來，器件貼有名稱標識，學生可直觀認識各種器件與排故實訓。

3、實訓性強：可進行實際除濕機電路控制電器工業自動化實訓制冷系統及化霜系統的全流程工作實訓。

四、基本配置及功能

實訓裝置主要由電氣系統控制臺、制冷系統平臺主要2部分組成。

1、電源控制部分

（1）交流電源：提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有三只指針式交流電壓表，分別指示輸入三相電網電壓值。

（2）安全保護體系：設有電壓漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。

*4. 控制系統：控制模塊必須是必須根據甲方現有設備原廠型號：SL400 ， 1個RS-232通信口 。

5、實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，結構堅固，造型美觀大方，用于。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還有四個萬向輪，便于移動和固定。

*6、原廠電器電氣連接部分:必須根據甲方現有設備原廠控制原理，采用手槍插頭安全A1線 連接  所有電氣元件包括控制繼電器、交流接觸器、壓力控制等都布在外實訓臺上，學生可以根據線路圖連接

7、低溫除系統：

以低溫除系統包含1個2P壓縮機、蒸發器1 個、1個冷凝器、1個過濾器、1 個四通閥、風機組成。

1）壓縮機：2P壓縮機采用全封閉渦旋壓縮機，性能可靠穩定、能效比高、噪音低。

2）換熱器：風冷冷凝器和蒸發器均為銅管套鋁片式換熱器，換熱效率高。

3）風機： 風機采用國內知名品牌的離心風機，外轉子電機直接聯動，結構合理。具有風量大、體積小、壓頭高、噪聲低、效率高、能耗低、壽命長、可靠性高的特點。

五、實驗實訓項目

1、低溫除濕系統工作原理

2、低溫除濕系統空氣調節運行工況實驗

3、低溫除濕電氣控制原理

4、機組電氣電路連接控制實訓操作

5、制冷系統低溫除濕原理

6、制冷系統組成元件分布

7、電氣系統故障排除維修

7、制冷系統維修

六、低溫除濕系統原理與電氣控制實訓平臺配置
