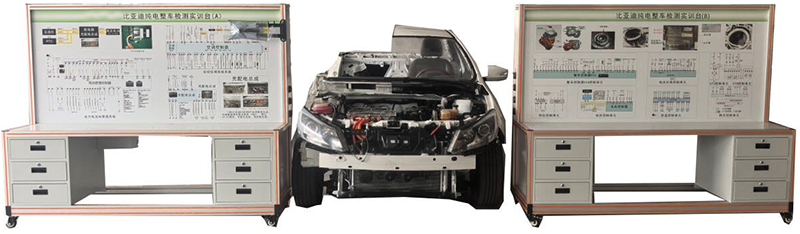

SBXNY-36新能源汽車整車教學平臺
一、產品簡介
新能源汽車整車教學平臺、新能源汽車整車教學設備和可正常運行的純電動轎車配合使用，在不破壞原車任意一條線束的基礎上將整車轉變?yōu)樵诰€檢測故障教具車，可實現實時檢測與診斷原車、靜態信號參數?？蓪刂茊卧饕€路進行斷路、短路、虛接、交叉錯接等故障，具備機械故障設置，采用原車整車控制器VCU控制單元、動力電池管理系統BMS控制單元、驅動系統三合一電機控制器控制單元、高壓三合一充配電總成控制單元、交流充電口、自動空調管理控制單元、EPS控制單元、EPB控制單元、網關控制單元、智能鑰匙控制單元、BCM車身電腦控制單元等的動、靜態信號參數。機械設置系統，采用鍍金U型插頭，設故方法可靠，及具備無線故障設置功能。單一故障點不少于 300 路；采用鋁合金框架拼接而成的可移動平臺。適用于中高等職業技術院校、普通教育類學院和培訓機構對純電動整車?yán)碚摵途S修實訓的教學需要。
二、功能特點
1.通過專用線束與整車連接，斷開專用線束后整車功能完整，保持原車所有功能及線束完整性；
2.整車結構完整，不破壞原車任意一條線束，各控制系統、傳感器、執行器齊全，可正常運行；
3.檢測與設故通過專用插接器將控制信號接回原車控制單元，整車總設故點不少于300個，插頭與原車線束相同，連接線選用國標鐵氟龍汽車專用電線，耐壓不低于600V，確保整車電路信號正常；測量面板上繪制原車控制單元管腳并裝有檢測4mm鍍金端子，直接在端子上測量模塊系統實時信號，掌握不同控制單元參數變化規律；
4.智能故障設置考核平臺配備多功能一體機，可用于無線故障設置、電子版維修資料及電路圖查閱等；
5.故障設置區位于平臺后下方采用隱藏推拉門故障設置機構設計，內部安裝機械與無線故障設置系統，并配2mm專用對接線做短路等故障設置，可對控制單元主要線路進行斷路、短路、虛接、交叉錯接等故障；
6.平臺安裝: 整車控制器VCU控制單元檢測端子, 動力電池管理系統BMS控制單元檢測端子, 驅動系統三合一電機控制器控制單元檢測端子, 高壓三合一充配電總成控制單元檢測端子,
自動空調管理控制單元檢測端子, EPS控制單元檢測端子,EPB控制單元檢測端子, 網關控制單元檢測端子,智能鑰匙控制單元檢測端子, 交流充電口單元檢測端子, BCM車身電腦控制單元檢測端子
7.配備電子版原車維修手冊和電路圖及實訓指導書，指導故障設置和排除；
8.配備智能故障設置和考核系統，通過WAIFA無線設故，由教師設置故障，學員分析并查找故障點，掌握實車故障處理能力；無線故障設置不少于40個點，分?jǐn)嗦?，偶發等現象。
9.整車解剖技術指標要求：
實訓系統以 翻新 比亞迪E5 原廠整車總成實物為基礎，解剖各系統關鍵部位，剖面涂不同顏色，突出結構層次，可對汽車各系統進行原理與結構展示。
高壓控制盒去除上蓋，換用透明亞克力板處理生動形象，便于學生對高壓系統內部結構的認知和學習；高壓電池包在原蓋上開孔加透明亞克力板處理既保持了原車結構又便于學生對電池內部構造的認知和學習。
高壓線束及控制線束輔以LED燈帶演示其控制回路。
所有切口做磨平處理，并加裝膠條，能夠從外面看清整車內部的結構、電控元件和線束等的布局。
加裝關鍵零部件介紹標識標牌，打印有零部件名稱。
既可以完成動力電池系統、驅動電機系統、電控系統及車身系統的內部構造、原理認知教學，也可以完成高壓零部件拆裝教學。
10.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建（帶鋼制抽屜2只，四邊立柱采用半圓形鋁材搭建），耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面裝配25mm厚實木板，方便放置資料、輕型檢測儀器等；
三、基本配置要求
1.整車故障設置與檢測連接平臺（帶雙抽屜）1套:新能源三電電控系統1套，組合儀表等其他低壓電器電控1套；
2.手動考核系統 1套；
3. PC版無線智能考核系統(帶考核系統)1套；
4.臂掛可擺動角度的教學多媒體一體機1臺（19英寸）；
5.專用無損原車器件的對接線束1套；
6.外形尺寸：2040×650×1700mm
四、實訓實驗項目要求
1.了解純電動汽車的技術參數；
2.熟悉各總成零部件的名稱和功能；
3.了解純電動汽車各總成之間的控制關系；
4.熟悉控制模塊的組成；
5.了解電機控制器模塊的結構和工作原理；
6.掌握電機控制器模塊的檢測方法；
7.了解DC-DC轉換器模塊的結構和工作原理；
8.掌握DC-DC轉換器模塊的檢測方法；
9.了解動力配電箱模塊的結構和工作原理；
10.掌握動力配電箱模塊的檢測方法；
11.了解電池管理單元的結構和工作原理；
12.掌握電池管理單元的檢測方法；
13.熟悉電機總成的結構、工作原理及工作過程；
14.掌握電機總成的檢測方法；
15.了解交流車載慢充的結構和工作原理；
16.掌握交流車載慢充的檢測方法；
17.了解直流快充的結構和工作原理；
18.掌握直流快充的檢測方法；
19.了解檔位控制器的結構和工作原理；
20.掌握檔位控制器的檢測方法；
21.了解主控ECU的結構和工作原理；
22.掌握主控ECU的檢測方法；
23.了解加速踏板的結構和工作原理；
24.掌握加速踏板的檢測方法；
25.了解自動空調的結構和工作原理、掌握自動空調的檢測方法、模擬訓練自動空調的故障診斷與排除。
26.了解網關控制的結構和工作原理、掌握網關控制的檢測方法、模擬訓練網關控制的故障診斷與排除。
27.了解EPS系統的結構和工作原理、掌握EPS系統的檢測方法、模擬訓練EPS系統的故障診斷與排除。
28.了解EPB系統的結構和工作原理、掌握EPB系統的檢測方法、模擬訓練EPB系統的故障診斷與排除。
29.了解智能鑰匙控制系統的結構和工作原理、掌握智能鑰匙控制系統的檢測方法、模擬訓練智能鑰匙控制系統的故障診斷與排除。
30.了解BCM控制系統的結構和工作原理、掌握BCM控制系統的檢測方法、模擬訓練BCM控制系統的故障診斷與排除。
