SBGJDG-01高級維修電工技能培訓考核裝置

高級維修電工技能培訓考核裝置, 高級電工實操考試培訓平臺主要適配職業院校、企業內部培訓部門及第三方職業技能培訓機構三大類單位，精準匹配不同場景下的教學與考核需求。

1. 職業院校（核心適配單位）

? 涵蓋高職、中職的電氣自動化技術、機電一體化技術、工業機器人技術等專業，用于日常教學、實訓操作及學生技能等級（如高級電工）考證培訓。

? 典型場景：教師演示復雜電氣控制電路檢修，學生分組實操PLC編程、變頻器調試等核心技能。

2. 企業內部培訓部門

? 適用于制造業（如汽車、機械、電子） 、能源行業（如電廠、電網） 、大型設備運維企業，用于新員工技能上崗培訓、老員工技能提升或崗位資格認證考核。

? 典型場景：針對生產線電工開展變頻器故障診斷、伺服系統維修等專項技能強化訓練。

3. 第三方職業技能培訓機構

? 面向社會人員（如待業者、轉行人員）提供高級電工職業資格證、特種作業操作證等考證培訓，或承接企業委托的定制化技能培訓項目。

? 典型場景：開設“高級維修電工速成班”，利用裝置模擬真實工業故障，提升學員應試與實戰能力。

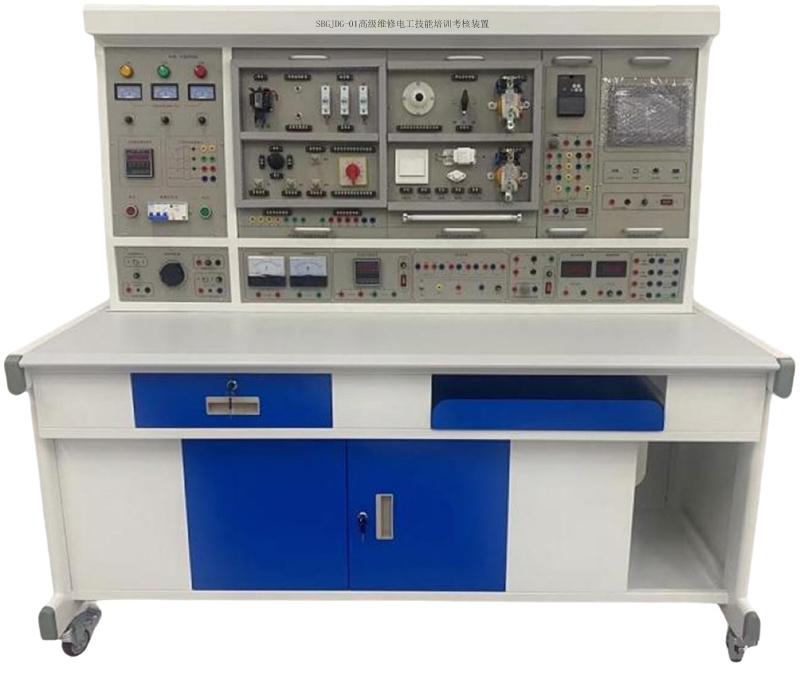

（圖片僅供參考）

一、特點與技術性能合并

1、電氣控制線路或電子線路實驗元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展功能或開發新實驗；操作內容的選擇具有典型性、實用性；

2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資；

3、技能培訓用的控制線路和配套的小電機經特殊設計,可模擬工廠各類電機的電力拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求；

4、設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量?jī)x表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準。

二、技術性能

1.輸入電壓：三相四線制380V±10% 50Hz

2.工作環境：環境溫度范圍為-5～＋40℃  相對濕度＜85%（25℃） 海拔＜4000m

3.裝置容量：＜1.5KVA

4.參照外形尺寸：170×70×150

三、可完成實驗項目

（一）電氣控制及電機拖動實訓

1.三相異步電動機直接啟動控制

2.三相異步電動機接觸器點動控制線路

3.三相異步電動機接觸器自鎖控制線路

4.三相異步電動機定子串電阻減壓?jiǎn)?dòng)手動控制線路

5.三相異步電動機定子串電阻減壓?jiǎn)?dòng)自動控制線路

6.Y-△啟動自動控制線路

7.用倒順開關的三相異步電動機正反轉控制

8.接觸器聯鎖的正反轉控制線路

9.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路

10.雙重聯鎖的三相異步電動機正反轉控制線路

11.單向減壓?jiǎn)?dòng)及反接制動控制線路

12.能耗制動的控制線路

13.三相異步電動機的順序控制

14.三相異步電動機的多地控制

15.工作臺自動往返控制線路

16.三相線繞式異步電動機手動控制線路

17.三相線繞式異步電動機自動起動控制線路

18.C620型車床的接線、故障與維修

19.Z3040搖臂鉆床電氣控制線路

20．電動葫蘆控制線路

21.接觸器控制雙速電動機的控制線路

22.時間繼電器控制雙速電機的控制線路

23.按定子電流原則加入勵磁的起動控制線路

24.簡易同步電動機的能耗制動控制線路

25.直流電機啟動調速

26.并勵直流電動機電樞回路串電阻起動與調速

27.帶有能耗制動的反轉控制線路

28.勵磁反接制動的控制線路

（二）PLC、變頻器綜合實訓

（1）PLC基本技能實訓

1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）

2.典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）

3.PLC仿真實訓

（2）PLC模擬控制應用實訓

1.電梯模擬控制

2.機械手控制

3.水塔水位自動控制

4.自控成型機

5.四組搶答器控制

6.自控軋鋼機

7.音樂噴泉控制

8.四節輸送帶控制裝配流水線的模擬控制

9.加工中心刀具庫選擇控制

10.多種液體自動混合

11.飲料自動售貨機

12.自動送料裝車系統

13.郵件分揀機

14.八段碼顯示和天塔之光

15.交通信號燈自控和手控

（3）PLC實物控制實訓

1.直流電機控制

（4）PLC、變頻器綜合應用技能實訓

1.變頻器功能參數設置與操作

2.變頻器報警與保護功能

3.外部端子點動控制

4.變頻器控制電機正反轉

5.多段速度選擇變頻調速

6.變頻器無級調速

7.基于外部模擬量（電壓/電流）控制方式的變頻調速

8.瞬時停電啟動控制

9.PID變頻調速控制

10.PLC控制變頻器外部端子的電機正反轉

11.PLC控制變頻器外部端子的電機運行時間控制

12.基于PLC數字量控制方式的多段速

13.基于PLC通信方式的變頻器開環調速

14.基于PLC通信方式的速度閉環控制

15.變頻器恒壓供水系統的模擬

16.基于觸摸屏控制方式的基本指令編程練習

17.基于觸摸屏控制方式的LED控制

18.基于觸摸屏控制方式的溫度PID控制

19.PLC、觸摸屏與變頻器通信控制

20.基于MCGS的485總線網絡通信技術

四、裝置的配備

(一) DW01電源、儀器控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。

具體功能如下：

1、主控功能板

 (1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；

 (2) 設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；

 (3) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實訓技能的考核提供一個統一的標準。

2、交、直流電源

 (1) 勵磁電源：直流220V/0.5A，具有短路保護。

 (2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。

 (3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。

 (4) 交流電源：

①設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；

②設有單相調壓器一組，可得到交流0～250V可調電壓；

③控制屏設有單相三極220V電源插座及三相四極380V電源插座。

3、交、直流儀表

 (1) 交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。

 (2) 交流電壓表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。

 (3) 功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），可儲存15組數據，供隨時查閱。

 (4) 直流電壓表：直流數字電壓表1只，測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。

 (5) 直流電流表：直流數字電流表1只，測量范圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。

4、整流二極管：IN5408四只

（二）實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。

（三）實驗組件

1．DW-01維修電工實訓組件（一）

掛箱上裝有熱繼電器、交流接觸器380V、按鈕指示燈（6.3V），接線端子等。

2．DW-02維修電工實訓組件（二）

掛箱上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。

3．DW-03維修電工實訓組件（三）

掛箱上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等。

4．DW-04維修電工實訓組件（四）

掛箱上裝有交流過電流繼電器、直流過電流繼電器、整流器、日光燈管、接線端子排等。

5．DW-05電工技能實訓組件（五）

提供兩組90Ω×2/1.3A磁盤電阻；一組900Ω×2/0.41A磁盤電阻。

6．PLC主機掛箱

配西門子1214C緊湊型可編程，集成數字量I/O（14路數字量輸入，10路數字量輸出），PN通訊口，最多可拓展3個通訊接口，8個信號模塊;隨機配置工控組態軟件。

7.CA6140普通車床電氣考核模塊

掛箱面板上安裝有面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在面板表面，可以很直觀的觀看它們的動作情況。按鈕、指示燈等設有測試點。三相交流380V±10%輸入，三相電源和三相電機接口均采用安全插座，安全、方便。

機床電氣分析模式：機床掛箱故障接口連接故障消除開關，機床掛箱正常啟動?？梢詫?duì)照電氣原理圖一邊操作一邊教學。

8.X62W 萬能銑床電氣考核模塊

掛箱面板上安裝有面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在面板表面，可以很直觀的觀看它們的動作情況。按鈕、指示燈等設有測試點，可以隨時進行測量。三相交流380V±10%輸入，三相電源和三相電機接口均采用安全插座，安全、方便。

機床電氣分析模式：機床掛箱故障接口連接故障消除開關，機床掛箱正常啟動?？梢詫?duì)照電氣原理圖一邊操作一邊教學。

9.T68型臥式鏜床電氣考核模塊

10.M7120平面磨床電氣考核模塊

11．PLC實訓演示掛箱

12．變頻器實訓掛箱

配置西門子V20變頻器，帶有通訊接口及BOP操作面板。

13.觸摸屏實訓掛箱

觸摸屏實訓組件：昆侖通泰7英寸觸摸屏，了解工業觸摸屏的功能及使用方法、掌握與PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫面跟蹤在觸摸屏中的實現方法。

14．工控組態軟件一套：

打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。

15．PLC仿真實訓軟件一套：

（1）通過PLASH虛擬環境實時顯示PLC的運行狀態

（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查

（3）PLC編程訓練、PLC程序編寫測試等功能

（4）實現PLC運行模擬，對錯誤程序進行檢查

16．三相鼠籠電動機AC380V（Y）（帶速度繼電器）

17．三相鼠籠電動機AC380V（△）

18．雙速異步電動機AC380V（△/Y）

19、仿真教學軟件

（1）要求采用三維仿真技術而研制的大型仿真實訓軟件，涵蓋了PLC實訓仿真的全部模塊。具有職業性、情境性、交互性、工藝性和智能性。實訓單元總共包含幾十個典型的實訓項目， 每個實訓單元又根據需要安排了場景展示、語音視頻電路原理講解、仿真實訓操作、器件檢測、接線實操、線路檢查、故障排查、通電試車等若干實訓任務，以便操作者循序漸進地得到訓練。

（2）PLC仿真實訓軟件要求包括基本指令、應用指令、順序控制指令：

一、基本指令：電動機啟?？刂啤㈦妱?dòng)機正反轉控制、電動機循環正反轉、可逆運行反接制動、三速電機控制、星角降壓?jiǎn)?dòng)控制、數碼管點亮控制、交通燈控制、恒壓供水系統控制九項。
