SBXKG-770A2型電氣實訓裝置

一、產品概述：

電氣實訓裝置主要用于電氣類專業的教學或技能考核，幫助學習者掌握電氣線路的安裝、故障排查、設備控制等實操技能，是將理論知識轉化為實踐能力的重要工具。

電氣實訓裝置，屬于職業教育或技能培訓中用于電氣安裝、調試等實操訓練的設備。采用鋁型材框架，搭配鏤空面板，底部有帶輪底座便于移動；頂部設有控制區域，包含斷路器、儀表、按鈕、插座等電氣元件，可模擬實際電氣系統的控制與供電場景。

網孔式電工實訓板、低壓電工實操培訓裝置、低壓電工實訓考核裝置采用萬能網孔板開放式設計，自由組合的思路， 裝有完成各種低壓電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表等，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理，滿足實訓教學、鑒定培訓及職業競賽的需要。

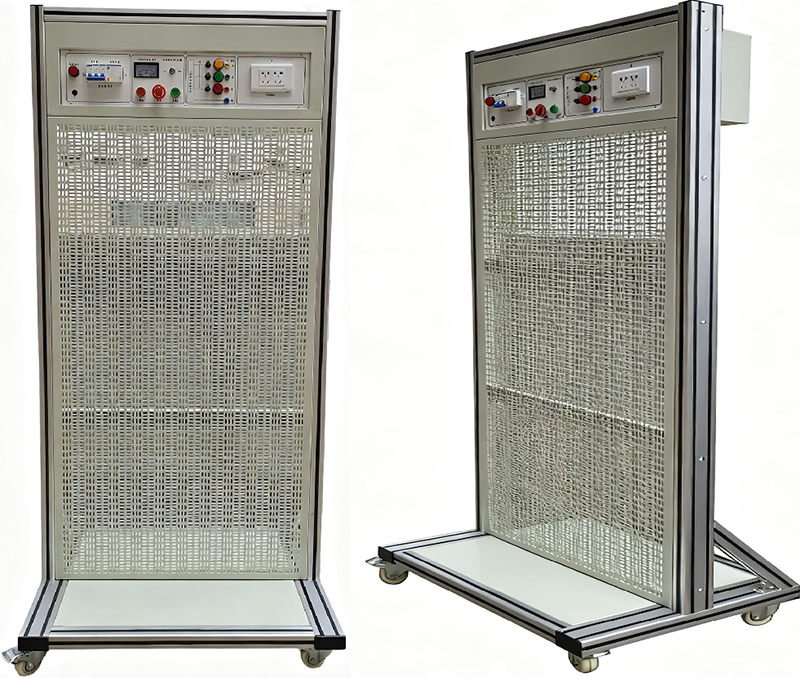

 （參考圖）

二、主要技術參數：

1、輸入電源：電壓AC380V，電流5A。

2、外形尺寸：700cm×500cm×1700cm

三、網孔實訓屏結構

實訓屏底盤鋼鋁結構，實訓時放置電機，框架是工業鋁型材結構，萬能網孔板鑲嵌鋁型材中間，配以桔黃色裝飾條，豪華大氣，采用開放式設計，操作空間大，實訓操作方便，裝有4只萬向輪，便于移動。

四、電源控制屏

在電源控制屏網孔實訓屏上端，為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。 電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于110度，出線孔為拱門型設計，并裝有實驗室智慧用電安全控制系統：

智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！

2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等?？刂疲嚎稍谖⑿判〕绦蛑羞h(yuǎn)程控制智能開關的通斷。

3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能?？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！

4、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：

①包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！

②包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。

5、報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。

6、用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。

現場需對功能逐一演示，提供有效、權威的證明文件，佐證該產品的可靠、安全、先進性。

五、實驗操作項目：

1.起動停止控制電路；

2.異步電動機點動控制電路；

3.異步電動機兩地控制電路；

4.異步電動機聯鎖正反轉控制電路；

5.雙重聯鎖正反轉控制電路；

6.自動順序起動控制；

7.手動順序起動控制；

8.異步電動機星、三角控制電路；

9.異步電動機能耗控制電；

10.異步電動機反接制動控制電路；

11.自動往返控制電路；

12.正反轉點動、起動控制電路；

13.帶有點動的自動往返控制電路；

14.異步電動機自鎖控制電路；

15.異步電動機單向點動、起動控制電路；

16.電阻降壓起動控制電路；

17.C620-1型車床控制電路；

18.電動葫蘆電氣控制電路；

……自由設計項目。

六、元件配置清單
