1

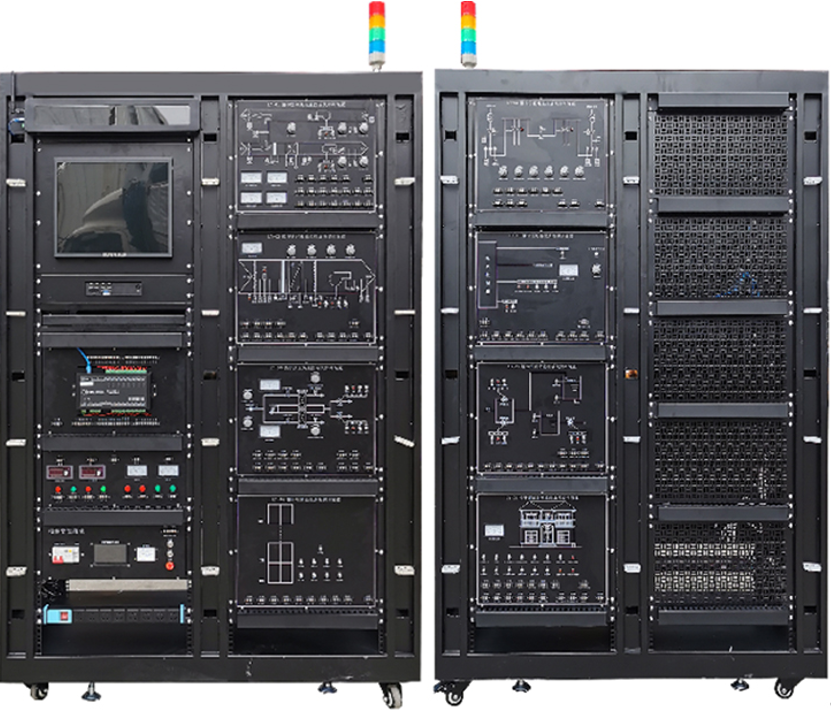

開放式機架平臺

1

臺

材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：1225mm×650mm×1930mm（±50mm）；一體式標準≥19英寸機架，≥4×38U容量，應可安裝各種標準機架設備、標準化的功能模塊、綜合布線機柜設備及可供自由配置的網孔板模塊等；

特別設計理線槽、理線環及走線孔，使布線更隱蔽、規范、整齊和美觀；

特別設計帶理線功能的加強筋，加強電柜面板硬度的同時提供了更多的布線路徑；

機架內部、兩側及背部完全開放，學生可以看到所有器件的原始端子、接口及標識，以及二次引線的連接關系；

預留對地進電安裝孔和接地柱，滿足現場配電需求。

2

網孔板安裝模塊

8

塊

材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：482.6mm×265.9mm（6U）×8mm（±50 mm）；

網孔規格：≥Ф5×15mm；

網孔數量：≥462個。

3

網孔板用膨脹固定件

100

個

材質要求：不低于尼龍（PA）；

功能：利用自攻螺絲擰入時對固定件的作用力，使其在網孔中膨脹緊固，完成器件在網孔板上的固定；

自攻螺絲規格：M3~M6；

重復緊固次數：≥25。

4

線纜管理架

12

個

材質工藝要求：不低于1.0/1.2mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

安裝方式：標準≥19英寸機架式；

占用空間：≥1U。

5

電源管理模塊

1

臺

智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。

2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。控制：可在微信小程序中遠程控制智能開6的通斷。

3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能?？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關。

4、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：1、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。2、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。

6

四層警示燈

1

個

能夠分別以藍色、綠色、黃色及紅色的常亮指示燈指示多功能電源模塊的外部進電、正常供電、電源短接及跳閘報警的狀態；

工作電壓：AC220V；

功耗：≤20W。

7

嵌入式編程主機及其托盤模塊

1

套

材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：482.6mm×88.1mm（2U）×191mm（±20 mm）；

工業級無風扇設計：無塵、無噪音，采用高厚度導熱鋁板和波浪紋散熱金屬外殼，超強的冰刺散熱能力使運行性能大幅提升；

工業級通信能力：RS-232、RS-485，支持上電開機、長時間無人值守及24小時開機；

雙屏顯示：集成高清顯卡支持同步或異步雙顯（模擬視頻信號和數字高清信號），滿足工業實時多屏監控需求；

超低功耗：采用英特爾低功耗處理器，比普通臺式機節能80%；

處理器：不低于Intel Ivy Bridge賽揚雙核C1037U/1.8GHz；

主板：不低于Intel NM70芯片組；

顯卡：不低于集成Intel HD Graphics核芯顯卡；

內存：不低于2GB/DDR3/1333MHz/SO-DIMM；

硬盤：不低于500GB/SATA2/7200rpm/2.5英寸；

網卡：板載不低于Realtek RT8111E千兆網卡；

聲卡：板載不低于Realtek ALC662 HD六聲道音效聲卡；

I/O接口：不低于8個USB2.0（4個前置）/3個RS-232/1個RS-232或RS-485/1個RJ45（1000M）/1個VGA/1個HDMI/1個MIC-IN/1個LINE-OUT/1個DC-IN；

電源：適配器/DC12V3A；

功耗：≤18W；

尺寸（寬×高×深）：235mm×55mm×205mm（±20 mm）；

重量：≥1.5kg；

環境條件：工作溫度-15~60℃/工作濕度0~95%（無冷凝）。

8

鍵鼠及其托盤模塊

1

套

材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：482.6mm×88.1mm（2U）×277.5mm（±20 mm）；

托盤形式：壓按彈出或鎖止；

鍵鼠接口：有線USB。

9

17寸液晶顯示器及其掛板模塊

1

套

材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：482.6mm×354.8mm（8U）×49.5mm（±20 mm）；

屏幕類型要求：不低于有源矩陣TFT（薄膜晶體管）LCD；

面板類型：TN；

可視圖像尺寸：對角線≥43.20cm（17英寸）/水平≥337.92mm/垂直≥270.33mm/面積≥91349.91mm2；

像素間距：≥0.264mm；

可視角度：水平≥170°（典型）/垂直≥160°（典型）；

亮度輸出：≥250cd/m2（典型）；

對比度：≥1000:1（典型）；

面板涂層要求：不低于防眩光硬涂層3H；

背光：LED燈條系統；

響應時間：5ms（典型值，從黑至白）；

顏色深度：≥1677萬顏色；

色域：85%（典型）；

掃描范圍：水平≥30~81kHz（自動）/垂直≥56~76Hz（自動）；

最大預設分辨率：≥1280×1024@60Hz；

視頻輸入信號：≥0.7V±5%（模擬RGB），≥75Ω輸入阻抗；

同步輸入信號：分離的水平和垂直同步，不分極性（polarity-free）的TTL電平，SOG（綠色復合同步）；

交流輸入電壓/頻率/電流：100VAC~240VAC/50Hz或60Hz+3Hz/1.5A（最大）；

功耗：15W（最大）/11W（典型）/＜0.5W（停用或關閉）；

電涌電流：≥120V30A（最大）/240V60A（最大）；

接口類型要求：不低于D-sub（藍色）/DisplayPort（黑色）；

信號線類型要求：不低于模擬分離式、D-Sub、15針/DP1.2信號輸入支持、20針；

尺寸（寬×高×深）：374.5mm×306.9mm×46.5mm（不含底座）（±20 mm）；

重量：≥2.08kg（不含底座）；

環境條件：工作溫度0~40℃/工作濕度10~80%（無冷凝）。

10

實訓中心液晶管理裝置——工位顯示模塊

1

臺

材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：482.6mm×132.6mm×82mm（±20   mm）；

支持液晶屏顯示內容自定義，文本、字幕、當前時間、計時、表盤、溫度、濕度、噪音等；

支持通過WiFi連接通訊；

輸入電源：AC220V；

溫度：-10℃～+40℃；

相對濕度：≤90%（+20℃）；

環境要求：空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃。

11

實訓中心液晶管理軟件

1

套

可編輯的節目包括字幕、文本、炫動字、數字時鐘及表盤，屏幕計時等；

可設置播放時長及次數；

支持單機發送，通過USB發送及集群發送節目；

12

無線網卡

1

只

兼容IEEE802.11N標準，連接速率≥150Mbps；

支持AD-HOC網絡組建，支持軟AP功能，兼容PSP、X-Link接入；

帶有WPS一鍵加密按鈕，輕松完成加密操作；

WPS一鍵加密按鈕，輕松實現安全加密；

支持的WEP、WPA、802.1x、AES、TKIP加密和認證機制；

支持不同模式無線工作站點信息過濾；

支持流量統計；

支持無線漫游（Roaming）技術，無線連接；

端口：USB2.0接口；

電源：USB供電；

天線類型：內置；

無線頻段：≥2.412GHz~2.4835GHz；

可用信道：≥1~14channel；

外形尺寸：49.5×17.6×7.2mm（±10 mm）；

溫度：0~50℃(工作)，-20~70℃(存儲)；

濕度：10%~85%RH不凝結(工作),5%~    95%RH不凝結(儲存)。

13

DDC主機監控模塊

1

套

材質工藝：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸（寬×高×深）：482.6mm×354.8mm（8U）×49.5mm（±10 mm）；

至少提供24個輸入輸出點，其中包括8個可軟件配置的通用輸入輸出點：這些點應包括：3個通用輸入（UI），5個通用輸入輸出（U），3個模擬輸出（AOV）,2個數字輸出（DI）和3個數字輸出（DO）；

輸入輸出點應能執行A/D或D/A轉換、信號處理、點命令輸出、與中央處理器通訊。接線端子可插拔，便于現場接線；

14

DDC編程軟件

1

套

具有以下功能：

監控點監視和顯示；

監控點命令；

多個監控點的歷史趨勢記錄和顯示；

設備時間表；

可編程語言（PPCL）的程序編輯和修改；

報警報表和應答；

動態信息的連續顯示；

自適應控制，自學習和調整的閉環控制算法；

閉環回路比例，積分和微分（PID）控制；

P.I.D.回路控制之參數調變；

邏輯順序控制；

報警監測及報告；

復位控制時間表；

尖峰負載控制（PDL）；

設備啟動－停止時間最佳化控制（SSTO）；

設備時程表控制和優化；

溫度循環補償；

經濟節能模式控制；

自動日光節約時間切換，無須每年調整；

夜間恒溫控制；

臨時強制修改時間計劃；

假日計劃；

基于日歷的時間列表；事件計劃列表。

15

智能考核單元

1

塊

采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。

控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離，   避免復雜連線干擾控制器，系統更加可靠。

驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。

手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對   話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。

手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。

可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與   學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)

可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16   路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置?？筛鶕枨髷U展設置 64 路大電流 5A 的開路故障、128 路小電流   2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕脩羰褂靡笳{整故障設置點的數量和故障設置類型。

所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。

用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統   組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。

16

新風機組模擬模型系統模塊

1

塊

質工藝：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸：8U；

17

空調機組模擬模型系統模塊

1

塊

質工藝：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸：8U；

18

供配電模擬模型系統模塊

1

塊

質工藝：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸：8U；

19

照明模擬模型系統模塊

1

塊

質工藝：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸：8U；

20

給排水模擬模型系統模塊

1

塊

質工藝：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸：8U；

21

熱交換模擬模型系統模塊

1

塊

質工藝：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸：8U；

22

電梯模擬模型系統模塊

1

塊

質工藝：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸：8U；

23

智能家居模擬模型系統模塊

1

塊

質工藝：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸：8U；

26

模擬I/O模塊

1

塊

質工藝：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

尺寸：4U；

27

6位PDU電源

1

個

工作電壓/頻率：≥220~250VAC/50~60Hz；

最大電流/功率：≥10A/2500W；

過載保護：自動切斷電源，手動按鈕復位；

安裝方式：標準≥19英寸機架式；

占用空間：≥1U。

28

軟電線0.3mm2

1

批

黃、綠、紅、藍、黑。

29

軟電線1.0mm2

1

批

紅、黑、黃綠。

30

焊錫絲

1

卷

≥1.0mm。

31

電工膠布

2

卷

長≥3M。

32

異型標識管

1

卷

≥1.5。

33

扎帶

4

包

≥3×100mm。

34

學生凳

2

把

鋼木方凳。

35

工具箱

1

個

430×230×200mm（±20 mm）。

36

尖嘴鉗

1

把

≥6”（6寸），160mm。

37

剝線鉗

1

把

剝線能力：≥0.25-6mm2；

長度：≥170mm。

38

斜口鉗

1

把

7寸180mm。

39

小一字螺絲刀

1

把

≥3寸，3*75mm。

40

小十字螺絲刀

1

把

≥3寸，3*75mm。

41

大十字螺絲刀

1

把

≥5寸，5*75mm。

42

電烙鐵

1

把

≥50W。

43

電烙鐵托架

1

個

≥120*70mm。

44

數字萬用表

1

個

交直流電流；

交直流電壓；

電容；

電阻；

蜂鳴通斷。

45

《設備說明書》

1

本
