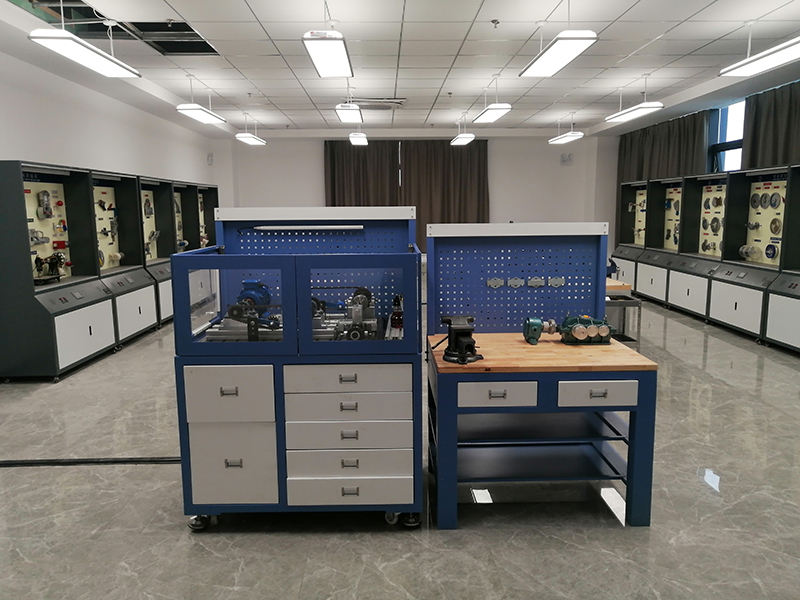

SBJXCD-6B機械傳動裝調綜合實訓平臺
一、產品概述
機械傳動裝調綜合實訓平臺是根據機械傳動中典型傳動系統而研制，由實訓工作臺、電控箱、零件存放盒、典型機械傳動組件、配套工量具和相關檢測設備等組成，其中典型機械傳動組件提供了多種機械模塊，可以形成多種系統、多種形式的組合，具備開放性、標準化、模塊化特點，可滿足各種典型機械傳動系統的裝配與調試的工作任務要求。通過任務實訓，學生可以了解工業機械傳動系統的組成，掌握工業機械傳動系統的裝配及精度檢測，掌握現代工具及量具使用方法，培養工業生產中機械設備的安裝、維護、維修所需的技術人才。
二、技術性能
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃，相對濕度≤85%（25℃），海拔＜4000m
3.平臺容量：＜500VA
4.外形尺寸：1400mm×850mm×1650mm（實訓臺）、1500mm×750mm×1500mm（鉗工操作臺）
5.安全保護：設有漏電保護和安全防護，安全符合相關國家標準
三、設備配置及技術參數
（一）實訓工作臺
1.采用鋼質框架，組裝式結構設計，雙色亞光密紋噴塑處理。
2.采用帶T型槽的鑄鐵平板臺面，槽寬12mm，鑄鐵平板尺寸1200mm×800mm×50mm，鑄鐵平板臺面經研磨、刮研處理。
3.配有型材組件，槽寬10mm，型材組件為機械傳動裝配的基礎構件。
4.平板臺面左右兩側安裝有方便快速定位安裝的輔助器件。
5.設有存儲柜，用于機械傳動零部件、工量具、資料等的儲存；底部采用工業腳輪，單輪承重不小于500kg。
6.配套有專用零件內腔存放抽屜，總數6個抽屜，每層抽屜傳動零件可實現一對一存放管理；每個內腔存放盒尺寸600mm×480mm×80mm。
（二）電控箱
1.電控箱為優質冷軋鋼板材質，表面密紋噴塑處理，采用滑動隱藏收納設計。
2.V20工業變頻器1個，配有BOP面板和通信接口模塊：額定功率0.37 kW，有60秒 150 % 過載，I/O 接口：4DI/2DO/2AI，支持USS/MODBUS RTU總線通訊。
3.配有快動按鈕、急停按鈕、三位旋鈕、指示燈、轉換開關、保護器、接觸器、繼電器、24VDC/5A直流電源、RJ45接口模塊、外置接口模塊等電氣部件。
4.BOP外部操作面板1塊，具有工作狀態液晶顯示、工作模式控制、運行和停止控制、運行速度控制控制等功能。
（三）基本實訓組件
1.變頻驅動電機1臺，三相，額定功率0.25kW，額定轉速1415r/min，5～50Hz/1.59Nm，輸入電壓AC380V。
2.風機1個：風量150m3/h，風壓50Pa，額定轉速2800r/min。
3.機械零部件：配有軸、聯軸器、軸承座等公用機械零部件，軸、聯軸器、軸承座組件等。
四、配置要求如下
序號 | 名稱 | 數量 | 單位 | 技術規格 |
1 | 軸 | 2 | 根 | φ20mm×225mm，IT6級，直線度≤φ0.02mm/300mm，圓度≤0.02mm，粗糙度0.8μm |
2 | 軸 | 3 | 根 | φ20mm×350mm，IT6級，直線度≤φ0.02mm/300mm，圓度≤0.02mm，粗糙度0.8μm |
3 | 梅花聯軸器 | 1 | 個 | 軸孔φ20/φ20 |
4 | 梅花聯軸器 | 1 | 個 | 軸孔φ20/φ14 |
5 | 剛性聯軸器 | 1 | 個 | 軸孔φ20/φ14 |
6 | 凸緣聯軸器 | 1 | 個 | 軸孔φ20/φ14 |
7 | 彈性套柱銷聯軸器 | 1 | 個 | 軸孔φ20/φ14 |
8 | 彈性柱銷聯軸器 | 1 | 個 | 軸孔φ20/φ14 |
9 | 膜片聯軸器 | 1 | 個 | 軸孔φ20/φ14 |
10 | 夾殼聯軸器 | 1 | 個 | 軸孔φ20/φ14 |
11 | 軸承座 | 10 | 個 | NSK，自動調心 |
12 | 電機安裝座 | 1 | 個 | 尺寸210mm×115mm×18mm |
13 | 電機安裝座 | 1 | 個 | 尺寸270mm×135mm×50mm |
14 | 電機安裝座 | 1 | 個 | 尺寸250mm×160mm×38mm |
15 | 軸承座安裝座 | 10 | 個 | 尺寸170mm×38mm×56mm |
16 | 軸承座安裝座 | 2 | 個 | 尺寸250mm×39mm×136mm |
17 | 軸承座安裝座 | 2 | 個 | 尺寸250mm×39mm×112.5mm |
18 | 軸承座安裝座 | 2 | 個 | 尺寸250mm×39mm×126.7mm |
19 | 軸承座安裝座 | 2 | 個 | 尺寸250mm×39mm×140.8mm |
20 | 測量調整零件 | 1 | 套 | 等高塊2個；表座墊塊1個；墊塊固定座1個；直線導軌1副（含滑塊）；張緊器2個； |
（四）帶傳動部分配置 |
序號 | 名稱 | 數量 | 單位 | 技術規格 |
1 | 槽V型皮帶輪 | 1 | 個 | D80，孔徑14 |
2 | 槽V型皮帶輪 | 1 | 個 | D80，孔徑20 |
3 | 槽V型皮帶輪 | 1 | 個 | D95，孔徑20 |
4 | 槽V型皮帶輪 | 1 | 個 | D125，孔徑20 |
5 | 寶塔雙V型皮帶輪 | 2 | 個 | D90-D55，孔徑20 |
6 | 雙V型皮帶輪 | 1 | 個 | D90，孔徑20 |
7 | 雙V型皮帶輪 | 1 | 個 | D125，孔徑20 |
8 | 可調V型皮帶輪 | 1 | 個 | 孔徑20 |
9 | 同步帶輪 | 1 | 個 | 24齒，T型，孔徑16 |
10 | 同步帶輪 | 2 | 個 | 24齒，T型，孔徑20 |
11 | 同步帶輪 | 1 | 個 | 24齒，圓弧齒 |
12 | 同步帶輪 | 1 | 個 | 30齒，圓弧齒 |
13 | 張緊輥 | 1 | 個 | 尺寸125mm×80mm×115mm |
14 | 皮帶 | 1 | 套 | 六條，其中齒形帶1條，同步帶2條，V帶3條 |
（五）鏈傳動部分配置 |
序號 | 名稱 | 數量 | 單位 | 技術規格 |
1 | 單排鏈輪 | 1 | 個 | 08B-15，孔徑14 |
2 | 單排鏈輪 | 1 | 個 | 08B-15，孔徑20 |
3 | 單排鏈輪 | 1 | 個 | 08B-15，孔徑20 |
4 | 單排鏈輪 | 1 | 個 | 08B-20，孔徑10 |
5 | 單排鏈輪 | 1 | 個 | 08B-20，孔徑20 |
6 | 單排鏈輪 | 1 | 個 | 08B-25，孔徑20 |
7 | 雙排鏈輪 | 1 | 個 | 08B-17，孔徑20 |
8 | 雙排鏈輪 | 1 | 個 | 08B-20，孔徑20 |
9 | 單排鏈條 | 2 | 條 | 08B，每根120節 |
10 | 雙排鏈條 | 1 | 條 | 08B，120節 |
11 | 鏈扣 | 1 | 套 | 08B，單排鏈扣5個，雙排鏈扣5個，共10個 |
12 | 張緊鏈輪組 | 1 | 套 | 尺寸110mm×160mm×125mm |
（六）齒輪傳動部分配置 |
序號 | 名稱 | 數量 | 單位 | 技術規格 |
1 | 直齒圓柱齒輪 | 1 | 個 | M=1.5；Z=30，孔徑20 ，端面平行度≤0.02mm |
2 | 直齒圓柱齒輪 | 1 | 個 | M=1.5；Z=40，孔徑20 ，端面平行度≤0.02mm |
3 | 直齒圓柱齒輪 | 1 | 個 | M=1.5；Z=48，孔徑20 ，端面平行度≤0.02mm |
4 | 直齒圓柱齒輪 | 1 | 個 | M=1.5；Z=60，孔徑20 ，端面平行度≤0.02mm |
5 | 直齒圓柱齒輪 | 1 | 個 | M=2；Z=25，孔徑20， IT7級，端面平行度≤0.02mm |
6 | 直齒圓柱齒輪 | 1 | 個 | M=2；Z=30，孔徑14 ，端面平行度≤0.02mm |
7 | 直齒圓柱齒輪 | 1 | 個 | M=2；Z=30，孔徑20 ，端面平行度≤0.02mm |
8 | 直齒圓柱齒輪 | 1 | 個 | M=2；Z=35，孔徑20 ，端面平行度≤0.02mm |
9 | 直齒圓柱齒輪 | 1 | 個 | M=2；Z=40，孔徑20 ，端面平行度≤0.02mm |
10 | 直齒圓柱齒輪 | 1 | 個 | M=2；Z=50，孔徑20 ，端面平行度≤0.02mm |
11 | 直齒圓柱齒輪 | 1 | 個 | M=2；Z=60，孔徑20 ，端面平行度≤0.02mm |
12 | 蝸桿 | 1 | 個 | M=2.5，孔徑20，IT6級 |
13 | 蝸輪 | 1 | 個 | M=2.5；Z=46，孔徑20 |
14 | 斜齒輪 | 2 | 個 | M=2；Z=20，孔徑20，右旋 |
15 | 斜齒輪 | 1 | 個 | M=2；Z=20，孔徑20，左旋 |
16 | 斜齒輪 | 2 | 個 | M=2；Z=25，孔徑20，右旋 |
17 | 斜齒輪 | 1 | 個 | M=2；Z=25，孔徑20，左旋 |
18 | 斜齒輪 | 2 | 個 | M=2；Z=30，孔徑20，右旋 |
19 | 斜齒輪 | 1 | 個 | M=2；Z=30，孔徑20，左旋 |
20 | 錐齒輪 | 2 | 個 | M=1.5；Z=40，孔徑20 |
21 | 錐齒輪 | 1 | 個 | M=2.5；Z=20，孔徑20 |
22 | 錐齒輪 | 2 | 個 | M=2.5；Z=30，孔徑20 |
23 | 錐齒輪 | 1 | 個 | M=2.5；Z=40，孔徑20 |
24 | 減速箱 | 1 | 個 | NMRV 50 80/71B5 |
25 | 蝸輪蝸桿安裝組件 | 1 | 套 | 鋁型材 |
26 | 軸環 | 10 | 個 | 開型 NR20 |
（七）模擬車床配置 |
序號 | 名稱 | 數量 | 單位 | 技術規格 |
1 | 三爪卡盤 | 1 | 個 | K80，自定調心 |
2 | 主軸底板 | 1 | 塊 | 外形尺寸210mm×180mm×20mm |
3 | 主軸 | 1 | 個 | 外形尺寸φ80mm×250mm |
4 | 調整塊 | 4 | 個 | 外形尺寸50mm×26mm×15mm |
5 | 檢驗芯棒 | 1 | 根 | 外形尺寸φ20mm×90mm，粗糙度0.8μm |
6 | 滾珠絲杠副 | 1 | 副 | 公稱直徑φ25，導程5mm |
7 | 直線導軌副 | 1 | 副 | 上銀，長度220mm，配備1個滑塊 |
8 | 軸承座一 | 1 | 個 | BK25-C5 |
9 | 軸承座二 | 1 | 個 | BF25 |
10 | 軸承座三 | 1 | 個 | BK20-C5 |
11 | 軸承座四 | 1 | 個 | BF20 |
12 | T1壓塊 | 5 | 個 | 粉末合金，外形尺寸20mm×16mm×9.4mm |
13 | 進給軸底板 | 1 | 塊 | 外形尺寸310mm×220mm×20mm |
14 | 滑動板 | 1 | 塊 | 外形尺寸210mm×80mm×12mm |
15 | 調整塊 | 4 | 個 | 外形尺寸50mm×26mm×15mm |
16 | 刀具座 | 1 | 個 | 外形尺寸100mm×40mm×70mm，中心高45mm，孔徑φ25mm |
17 | 數控鉆夾桿 | 1 | 個 | 圓桿φ25，雙扁型 |
18 | 彈簧夾頭 | 1 | 套 | ER20-3、ER20-4、ER20-5 |
（八）配件（含工具及量具）配置 |
名稱 | 數量 | 單位 | 技術規格 |
|
1 | 橡膠錘 | 1 | 把 |
|
2 | 鐵錘 | 1 | 把 |
|
3 | 開口扳手套組 | 1 | 套 | 8件套 |
4 | 尖嘴鉗 | 1 | 把 | 6 寸 |
5 | 板銼 | 1 | 把 | 6 寸 |
6 | 金剛石整形挫 | 1 | 套 | 5件套 |
7 | 軸用卡簧鉗 | 1 | 件 | 5"彎頭 |
8 | 軸用卡簧鉗 | 1 | 件 | 7"彎頭 |
9 | 孔用卡簧鉗 | 1 | 件 | 7"彎頭 |
10 | 黃油槍 | 1 | 件 | 400cc |
11 | 紫銅錘 | 1 | 把 |
|
12 | 內六角扳手 | 1 | 套 | 9件套 |
13 | 扭力扳手 | 1 | 套 |
|
14 | 棘輪套筒扳手套裝 | 1 | 套 | 棘輪套筒扳手， 內六角套筒共 7 件 |
15 | 自調式歐式端子壓接鉗 | 1 | 把 | 7" |
16 | 鋼直尺 | 1 | 把 | 0-500 |
17 | 卷尺 | 1 | 把 | 3 米 |
18 | 數顯游標卡尺 | 1 | 把 | 0-150mm |
19 | 百分表 | 1 | 套 | 平后蓋（0-10mm） |
20 | 杠杠百分表 | 1 | 套 |
|
21 | 萬向磁力表座 | 1 | 套 | 夾持孔徑 φ8mm 帶燕尾 |
22 | 袖珍磁力表座 | 1 | 套 | 夾持孔徑 φ8mm 帶燕尾 |
23 | 平測頭（鋼） | 1 | 個 | M2.5×0.45，D=20mm |
24 | 皮尺 | 1 | 把 | 5m |
25 | 塞尺 | 1 | 把 |
|
26 | 組合角尺 | 1 | 把 | 300mm |
28 | 鉤碼 | 1 | 盒 | 50g×10 |
29 | 油槍（含機油） | 1 | 把 | 得力DL2401 250g |
30 | 防銹油 | 1 | 瓶 | WD40 |
31 | 黃油 | 1 | 盒 | 潤滑脂 |
32 | 潤滑油(機油) | 1 | 升 |
|
33 | 截鏈器 | 1 | 把 | 420-530 |
34 | 軸承兩爪拉馬 | 1 | 套 | 150mm |
35 | 勾型扳手 | 1 | 件 | 34-36 |
36 | 電工套件 | 1 | 套 | 15件套 |
37 | 不銹鋼調整墊片 | 1 | 套 | A 型，厚度：0.02、0.05、0.1、0.15、0.2、0.5、1.0、1.2、1.5、2.0mm，每種各10片 |
38 | 活動扳手 | 1 | 把 | 250 |
39 | 刀口直尺 | 1 | 把 | 100 |
