工業液壓綜合實驗臺,液壓傳動PLC控制實驗臺

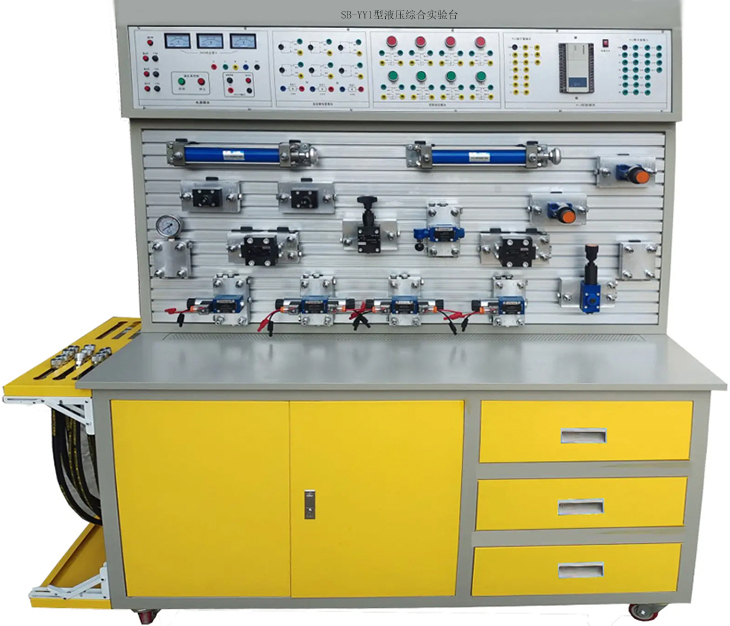

SB-YY1工業型液壓綜合實驗臺

一、產品概述

液壓綜合實驗臺適用于各類工科院校液壓傳動課程的實驗教學，是現今較為主流的液壓課程教學實驗設備之一，它采用先進的工業液壓元件和獨特的模塊化設計，構成插接方便的液壓回路實驗系統。學生可按照自己的設計思路，通過自選式的液壓回路搭接形式進行實驗，通過實驗使學生對液壓系統的組成、液壓系統的工作原理以及各種液壓回路的應用有了更深刻的認識，進而提高了學生對液壓系統的動手能力和設計水平,增強學生未來上崗后的液壓系統的實際操作經驗和綜合運用的能力。

二、技術參數：

1）輸入電源電壓：三相380V/單相220V± 5% ；

2）模塊和元件直流電壓：DC24V，4.5A，帶自動短路保護功能；

3）使用環境：溫度-10℃ - +40℃相對濕度＜85%（25℃）海拔＜4000m（防塵防潮）；

4）產品尺寸：長×寬×高≥1600 mm* 650mm * 1850mm；

5）凈重：約為220kg ；

6）液壓泵組：15 升每秒，6.3 兆帕壓力，電機 1450 轉每分，1.5 千瓦

7）油缸40mm 直徑，200mm 沖程；

8）儲油罐 50mm 直徑，壓力 10 兆帕

三、主要特點:

1、實驗方便：工作臺安裝有四個腳輪以便于設備整體移動。

2、安全性好：帶有電流型漏電保護，當對地漏電超過30mA 時，即切斷電源；電氣控制采用直流 24V電源，并帶有過流保護，防止因誤操作損壞設備；接地保護：可防止在絕緣損壞或意外情況下金屬外殼帶電時強電流通過人體，以保證人身安全；急停按鈕保護：在設備運行時，如果出現突發情況，按下急停按鈕，所有動作均會停止，保護操作人員人身安全。

3、實訓屏：實訓屏采用航天鋁材質開模精制而成，實訓屏設計結構為"T"型溝槽形式，配合液壓元件上的安裝底板可以快捷的進行液壓元件的安裝和更換。

序號	名稱	規 格型號	數量	備注
一、實 驗 臺
1	實驗臺（鋁合金“T”型槽面板）	1600 mm* 650mm * 1850mm全鋼結構，實驗臺承重部分為2mm厚度鋼板制作，整機亞光噴塑；	1套
2	油管放置架	附在實驗臺上 300mm	1件
3	回油盤	油實驗平臺和液壓元件存入柜各一個	2件
4	元件存入柜	金屬板制作，亞光噴塑	1組
5	抽屜	導軌式組合抽屜，1.5mm以上鋼板亞光噴塑	1組
6	實驗屏（鋁型材）	約1210mm640mm20mm實驗屏為“T”型槽鋁型材	1套
7	電氣柜	鋼板亞光噴塑，放置電氣組件	1套
8	萬向輪	2.5mm優質鋼材；帶自鎖功能；滾輪式軸承	4個	安裝在實驗臺底部
二、液壓部分
1、液壓實驗臺泵站
9	驅動電動機（低噪）	采用銑鐵外殼運轉躁音低于60分貝，電機 1450 轉每分，1.5 千瓦	1臺
10	葉片泵	15 升每秒，6.3 兆帕壓力，	1只
11	溫控儀	儀表顯示油箱油溫，并溫度超過設定值，自動斷電，起安全保護作用	1只
12	油箱	50L，金屬鋼板折邊制作，蓋邊加厚材料作支撐，表面噴塑，外形美觀大方	1只	自制
13	空氣濾清器	活動網口徑φ32，通過流量大于20L/min	1只	過濾精度300目
14	濾油器	MF-03 過濾精度200目	2只	油升
15	油溫油面計	鍍銘鐵質外殼	1只	油升
2、液壓實驗臺執行元件
16	雙作用液壓缸	行程200mm，桿徑與活塞比1：2	2只	正控液壓
3、液壓實驗臺液壓元件
16	節流閥截止閥	單向節流閥 ,螺紋口徑M16,流量24L/min ,最大壓力35MPa	2只	北京華德
17	單向閥	管式單向,流量:30L/min ,最高壓力31.5 MPa螺紋口徑 M16	2只	北京華德
18	液控單向閥	液控單向閥, 口徑: φ10,最大流量:80L/min ,最小啟動壓力:0.5MPa	2只	北京華德
19	直動式溢流閥	板式最大流量:100L/min ,最大壓力31.5MPa	2只	北京華德
20	先導式溢流閥	先導溢流,口徑:10,壓力調節范圍:2-8MPa ,最大流量:100L/min ,最大壓力31.5MPa , 配置鋁安裝底座	1只	北京華德
21	順序閥	DZ1 最大流量:150L/min,最大壓力:31.5MPa ,壓力調節范圍:0.3-21 MPa,配置鋁安裝底座	2只	北京華德
22	調速閥	cf 0.05-4L/min ,free flow 20L/min max pressure 工作壓力21 MPa ,配置兩口流路板,螺紋口徑M16	2只	北京華德
23	減壓閥	口徑: φ6 最大流量60L/min ,壓力調節范圍:0.3-25 MPa ,最大壓力31.5MPa, 配置鋁安裝底座	1只	北京華德
23	二位三通電磁換向閥	流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示	1只	北京華德
24	二位四通電磁換向閥(單)	流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示	1只	北京華德
25	三位四通電磁換向閥(O)	流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示	1只	北京華德
26	三位四通電磁換向閥(M)	流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示	1只	北京華德
26	三位四通電磁換向閥(H)	流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示	1只	北京華德
26	二位四通手動換向閥	流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示	1只	北京華德
26	壓力繼電器	彈簧管式	1只	北京華德
27	四通	鋁型材，鋁錠AL6063精致開模制成	3只	自制
28	甘油式壓力表	10MPa 硅油耐震內紅色標簽分別顯示MPa值和psi值	3只	油升
4、液壓實驗臺輔件
29	高壓油膠管	各種實驗臺適用尺寸油管，兩端為公制螺紋，閉鎖式接頭膠層內置鋼絲，耐壓值28MPa	1套
30	開閉式快換接頭（公接頭）	8通徑，帶自動閉合功能，接插不漏油	1套	自制
31	開閉式快換接頭（母接頭）	8通徑，帶自動閉合功能，接插不漏油	1套	自制
32	接頭、液壓底板密封件	液壓件配套用	1套	油控
33	液壓元件底板	航天鋁開模精制可在實驗屏上迅速搭接	1套	自制
34	液壓油	普力抗磨液壓油32#	50升
35	固定支架	每個支架帶T型固定鎖緊旋扭	4只	自制
5、液壓實驗臺儀器儀表
36	光電傳感器	光電式，精度0.5級，響應時間1ms	2只
37	溫控儀顯示表頭	溫度傳感器配套使用	1只
38	轉速傳感器	二線制	1只
39	轉速顯示表頭	HB48內含延時、累時、頻率、轉速計數等32種功能，并提供DC9V輸出	1只
40	溫度傳感器	表面/液體熱電偶NR-81530 分度號：K、E、J，導線長度：2000㎜使用溫度范圍： -50℃ ~ 500℃	1只
41	累時器	HB48內含延時、累時、頻率、轉速計數等32種功能，并提供DC9V輸出	1只
42	電感式接近開關	PNP型 24V 0.5A，二線制，線長1.2米，絕緣等級高，耐油，耐腐蝕	4只
43	限位開關	上海	4只
6、液壓實驗臺電氣控制單元
44	電控面板	優質鋁塑材質，印刷文字清晰	1套
45	可編程序控制器（PLC）	三菱FX1S-20mr-001	1只
46	可編程控制通訊電纜	數據傳送電纜	1套
47	穩壓電源	WV分別輸出DC24V 4.5ADC12V 1.5A	1只
48	電源啟停模塊	含三相四線漏電保護	1套
49	交流接觸器	施耐德	1只
50	按鈕模塊	啟動按鈕，編程控制器輸入輸出等	1套
7、液壓實驗臺易損件
51	密封膠帶	（生料帶）	1卷
52	密封組合墊片	Φ16	1套	油控
53	密封圈	接頭配套	1套	油控
54	開閉式快換接頭	雙閉鎖接頭	1套	自制
55	按鈕開關	安裝孔Φ10	1只
56	電器控制按鈕	遠大	3只	上海
57	電信號插頭、插座	上海精藝	1套	精藝
8、液壓實驗臺資料
58	實驗指導書	紙質	1冊	實驗指導書
59	PLC編程手冊	紙質（電子檔）	1冊	PLC編程手冊
60	PLC編程軟件	U盤	共1套	PLC編程
61	儀表說明書	紙質	1冊	儀表說明書
62	傳感器說明書	紙質	1冊	傳感器說明書
10、液壓實驗臺工具
63	活動扳手	10”	1把	10”
64	開口扳手	14-17	1把	14-17
65	橡皮錘	木柄	1把	滬工
66	內六角扳手	10mm	1把	扳手
67	內六角扳手	8mm	1把	扳手
68	內六角扳手	6mm	1把	扳手
69	內六角扳手	5mm	1把	扳手
70	內六角扳手	4mm	1把	扳手
71	內六角扳手	3mm	1把	扳手
72	內六角扳手	2.5mm	1把	扳手
73	內六角扳手	2mm	1把	扳手
74	內六角扳手	1.5mm	1把	扳手
75	十字螺絲刀	3×75mm	1把	十字螺絲刀
76	十字螺絲刀	5×75mm	1把	十字螺絲刀
77	十字螺絲刀	6×100mm	1把	十字螺絲刀
78	一字螺絲刀	3×75mm	1把	一字螺絲刀
79	一字螺絲刀	5×75mm	1把	一字螺絲刀
80	一字螺絲刀	6×100mm	1把	一字螺絲刀
81	一字螺絲刀	6×150mm	1把	一字螺絲刀
82	尖嘴鉗	滬工	1把	滬工
83	油棉	清潔用品	1包	清潔用品
84	毛巾	清潔用品	5條	清潔用品
