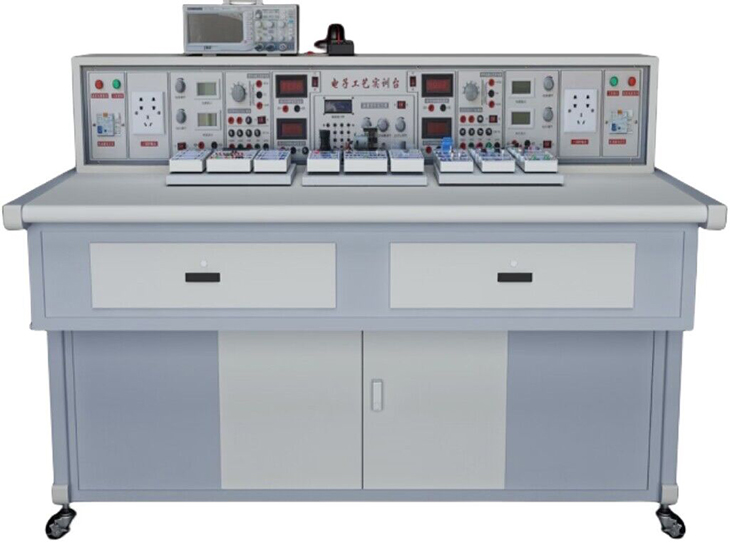

SBZCX-01D型電子（模電數電）技術綜合應用創新實訓考核裝置
一、設備概述
電子（模電數電）技術綜合應用創新實訓考核裝置適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>、 <電工基礎>、<電路原理>、<電路與磁路>、<電工學>、<電力電子技術>等多門課程的綜合應用、創新實訓要求。并可進行相關課程的課程設計，畢業設計以及電工、電子產品研制。
電工創新實訓模塊為塑料有機盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。
二、設備技術指標
1.工作電源：單相三線 AC 220V±10% 50Hz
2.溫度：－10～40℃；環境濕度：≤90%（25℃）
3.外形尺寸：長×寬×高=1600×700×1200㎜（左右）
4.整機功耗：≤0.5KW
5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、設備功能特點
1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主線，以技術應用為目標，接近生產實際。
2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用塑料有機盒，兼作實物示教，一舉多得。電工電子單元模塊包括實訓指導書項目所需的單元，還為學生可能進行的創新與探索，配置了較齊全的單元。
3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。
4、本裝置配套電工技術綜合應用創新實訓項目，均經過反復斟酌、精心配置；其中有許多電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。
四、本設備各個功能模塊單元功能構成：
電源儀表控制屏部分介紹：
電源儀表控制屏箱體采用鐵質雙層亞光密紋噴塑結構，鋁質面板。
1、控制及交流電源部分
提供單相相固定220V交流電源，設有電流型，電壓型漏電開關，具有告警和復位功能。
2、低壓交流電源模塊
電壓3－24V分七檔可調，分3V，6V，9V，12V，15V，18V，24V輸出，最大輸出電流1.5A，電流表指示， 同時提供雙17V帶中心抽頭變壓器一只。
3、直流穩流穩壓電源模塊
★A.雙路直流程控電源
1）采用DAC加MOS管恒流輸出，每路輸出0-30V/2A，電壓穩定度≤0.3%，電流穩定度≤0.3%，有短路、過流自動保護功能，設有短路軟截止自動保護和自動恢復裝置。
2）2.7寸TFT液晶屏顯示輸出電壓、輸出電流、負載電壓和負載電流，并且具有恒流提醒功能。
3）采用EC11旋鈕編碼器調節輸出電流和限位電流。
4)上位機設置輸出電流和限位電流，并有實時監視及鎖定和關斷功能。
5)電源效應≤0.01%+3mV
6)負載效應≤0.01%+3mV（I≤1A）/≤0.02%+5mV （I≤3A）。
7)恢復時間≤100us。
8)漣波和噪聲≤1mVrms。
9)溫度系數≤100ppm/℃。
10)工作溫度范圍-20℃～+50℃。
★B.固定直流電源
1）電壓電流參數±5V/5A、±12V/2A。有短路、過流自動保護功能，設有短路軟截止自動保護和自動恢復裝置。
2）固定電源測量板2.7寸TFT液晶屏具有正負電壓顯示，正負電流顯示，具有過載提示功能。
3)上位機具有實時監視及關斷功能。
4)紋波與噪聲：150mVp-p。
5)啟動上升時間：100ms。
6)工作溫度范圍：-20℃～+50℃。
★4、直流測量儀表及函數發生器模塊
★A、智能型直流電壓表
1)測量范圍：0-1000V, 設置2V/20V/200V/1000V四檔量程，具有量程自動切換,超量程自動報警功能。
2) 2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。
3)測量精度：±0.5%+2。
4)抽樣率：5次/秒
5)工作溫度范圍：-20℃～+50℃。
6)上位機具有實時監視及關斷功能。
7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★B、智能型直流電流表
1)測量范圍：0-5A,設置 2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程報警功能。
2)2.7寸TFT液晶屏顯示四位測量值，超量程提示。
3)測量精度：±0.5%+2。
4)抽樣率：5次/秒
5)工作溫度范圍：-20℃～+50℃。
6)上位機具有實時監視及關斷功能。
7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★C、DDS功率型函數發生器/頻率計：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。
2）2.7寸TFT液晶屏顯示輸出頻率、波形、占空比、幅度、衰減、偏置。
3）正弦波輸出幅度≥10V，輸出阻抗50Ω，失真度<1%（1HZ-- 10KHz）。
4）頻率范圍 1HZ~3MHz, EC11旋鈕編碼器調節。
5）輸出幅度采用EC11旋鈕編碼器調節，正弦波輸出具有20db,40db，60db衰減。
6）方波占空比可調, 調節范圍：5%-95%調節；
7）外測頻率功能，頻率計測量范圍1HZ-100MHz，幅度3.3V，具有自動換檔功能。
8）上位機設置函數信號發生器各個參數，并有實時監視及鎖定和關斷功能
9）上升時間≤50。
10) 5V正反相單脈沖輸出。
11) 工作溫度范圍：-20℃～+50℃。
5、實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固。實訓桌下方設有柜子，可以放置實訓模塊和工具以及資料等，還設有四個帶剎車的輪子，便于移動和固定。
6、提供電烙鐵，剝線鉗，螺絲刀，尖嘴鉗，數字萬用表等常用配套工具1套。
★7、電子技術創新實訓模塊 (具體可見相應清單列表)
提供一套實訓模塊，可以完成模擬電子技術、數字電子技術和電子綜合應用實訓項目，電力電子技術應用等。實訓模塊面板采用PCB板制作而成，器件和信號接口均已引至板上的專用插座，實訓模塊有四個彈性插腳，與專用實訓孔板配套使用。
實訓模塊由透明元件盒及PCB板構成，元件盒是組合式透明元件盒，元件盒單元組采用多元件、典型實訓單元電路、典型傳感器、通用集成電路插座等制成，可根據實訓需要方便地組合成不同的電工電子實訓線路；使實訓具有開放性和創新性，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，方便的任意組合實訓線路，以完成不同的實訓項目等。

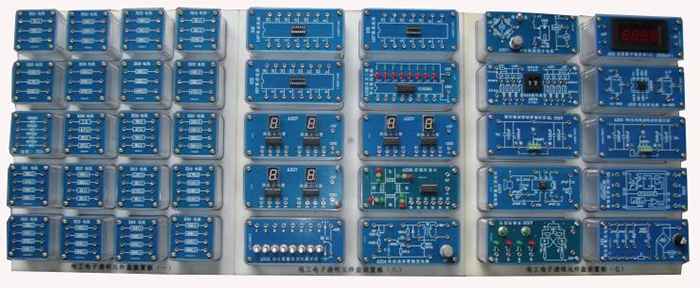

（透明電子元件模塊示例圖，140多只透明有機塑料封閉元件盒）
（部分透明有機塑料封閉元件盒正反面圖 ）
8、教師臺增配：

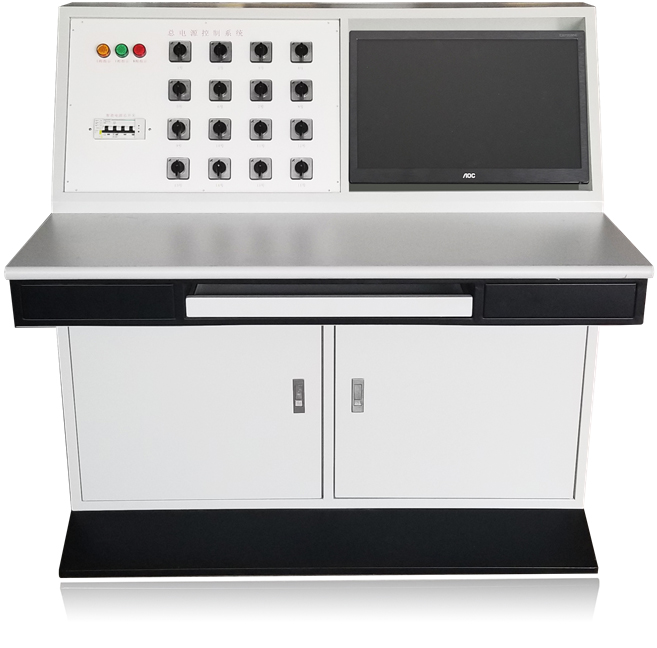

★A、電腦桌1張：鋼質噴塑結構，預留電腦主機箱與顯示器位置，配備電源總控裝置及基于物聯網實訓室安全用電智能控制系統。
基于物聯網實訓室安全用電智能控制系統功能要求
1、特點
當智能控制系統檢測到有漏電或觸電情景出現時，智能控制系統在0.1秒斷開連接，保證人身和財產安全；智能控制系統本身有故障指示燈，用戶可根據智能控制系統故障指示燈顯示判斷出當前故障狀態，便于處理；智能控制系統有掛鎖功能，需要檢修時，在掛鎖位置上鎖，★防止他人上電，檢修更安全�？梢圆杉F(xiàn)場輸出型裝置數據，通過多種物聯網通信方式上傳至云端，實現本地設備的遠程監控。
2、功能
基于物聯網實訓室安全用電智能控制系統，可進行用電數據采集、統計、存儲、分析、查詢等。運用前端數據可視化技術將實時的用電數據展示在平臺上，并以圖表的形式提供可視化的用電信息查詢功能；運用數據庫技術實時監測用電設備和線路運行狀況，對異常狀況及時告警，從而預防電氣火災；運用用電系統故障定位技術及時發現并精準定位用電故障點，自動生成故障報告，協助用戶第一時間修復用電系統故障；運用電能質量監測技術實時分析和評估電能質量問題，并提供定制化的治理方案，協助用戶獲得優質電能；運用大數據技術和行業數學模型統計、分析并挖掘基礎的用電數據，基于數據發掘節能潛力，從而提供能效優化方案。滿足用電管理系統可視、安全、可靠、優質和經濟的智慧用電模塊需求。
3、基于物聯網實訓室安全用電智能控制系統由執行裝置與網機組成，技術參數分別為：
（1）執行裝置技術參數
（1）極數：3P+N
（2）脫扣特性：C（5-10）In D（10-14）In
（3）額定電流：In 6A、10A、16A、20A、25A、32A、40A、50A、63A
（4）額定電壓：Ue AC 230V/400V
（5）額定頻率f：50Hz
（6）額定短路分?jǐn)嗄芰Γ?span lang="EN-US">Icu10kA
（7）殼架等級額定電流：Inm63A
（8）缺相保護：設備防燒毀保護模式
（9）漏電保護：元器件損壞保護模式
（10）過載保護：電流過大防燒毀模式
（11）短路保護：碰線防燒毀模式
（12）掛鎖保護：便于維修安全
（13）過溫保護：可監測線路溫度
（14）過欠壓保護：防止造成人身事故和機械設備損壞
（15）漏電或觸電時0.1秒斷開
（16）故障指示燈，便于查看工作狀態
★（17）掛鎖功能，檢修更方便
（2）網機技術參數
（1）內置STM32F103C8T6主控芯片
（2）外置8M無源晶振
（3）采用SP3485作為485通信芯片
（4）485防浪涌保護
（5）標準RS485接口，可直接串口設備
（6）智能型數據終端，便捷實現數據傳輸功能
★（7）提供強大的中心管理軟件，方便設備管理
★（8）提供便捷的軟件升級和固件更新服務
★（9）提供數據庫數據備份，方便查看歷史數據
（10）尺寸：89mm*67.5mm*20.5mm
（11）重量：70g
（12）電源：AC220V
（13）功耗：1.5W
（14）工作溫度：-25℃ - +70℃
（15）工作濕度：95%
（16）WiFi版最大下行傳輸速率：64kbps
（17）WiFi版最大上行傳輸速率：32kbps
提供有效、權威的證明文件，證實該產品的可靠、安全、先進性。
★B、智慧教室綜合測控系統（該系統采用一體化設計，要求所有功能集中在一塊核心控制器上，不接受采用多種模塊拼裝，確保使用人員的人身安全及設備安全的性能指標）
A、虛擬示波器所需實現的功能：
50MHz 2路波形測量功能；
B、2路邏輯分析儀功能；
C、1路任意波形信號發生器輸出；
200MSa/s高速實時采樣，50MHz帶寬，波形測量完全滿足教學實驗要求，波形平滑不失真。
在、2路PWM脈沖信號發生器：可設置頻率、占空比。
D、萬用表功能
1）、萬用表的電阻測量功能；
2）、萬用表的直流電壓測量功能；
3）、萬用表的交流電壓測量功能；
4）、萬用表的交流電流測量功能；
E、人機界面功能
1）、人機界面顯示所測量的波形，并顯示相應的量測值；
2）、可通過點擊界面按鈕，將所測量的波形插入實驗報告模板中；
3）、學生的實驗報告結果可通過點擊界面按鈕，統一上傳到指定的教師電腦文件夾下；
F、實驗室安全監控功能
1）、環境參數測量：可同時測量顯示溫濕度、CO2濃度和PM2.5；
2）、電氣參數測量：可測量控制臺電壓電流，并計算出功率；
3）、過流、過壓、欠壓（閥值可設置）報警跳閘保護；
4）、安全防護：實驗室環境安全監控裝置（PM2.5、煙霧、可燃?xì)怏w、溫濕度及CO2濃度異常（火警）報警）；
5）、節電功能：長期無人實驗時，自動關閉總閘開關，實現安全和節電效果；
★C、電子器件綜合學習演示套件
1. 常用電容學習模塊
底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。對于易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。
分為三個區域，分別為圖例標示區、識讀要點區及認知檢測區。
圖例標示區：展示普通電容器（無極性）、電解電容器、可調電容器、雙聯可調電容器的符號。
識讀要點區：展示E12、E24系列的標稱值電容。提供色環電容、CBB電容、極性電容的標示及容值識別詳解。
列出了常用電容的分類及各類國產電容及代號。
認知檢測區：提供色環電容、普通瓷片電容、高壓瓷片電容、滌綸電容、CBB電容、云母電容、直插式鉭電容、獨石電容、電解電容、微調電容、CBB61電機啟動電容、CBB20軸向無感聚酯膜電容、安規電容等若干典型通用電容；同時還按照封裝提供0603及0805貼片電容、貼片鋁電解電容、貼片鉭電容等若干貼片電容。
2.常用電阻學習模塊
底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。對于易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。
分為三個區域，分別為圖例標示區、識讀要點區及認知檢測區。
圖例標示區：展示固定電阻、可調電阻、熱敏電阻的符號及電阻的標示方法（直標法、文字符號法，數標法，色環法）。
識讀要點區：展示色環符號的規定及各色環符號的代表意義，提供四環電阻、五環電阻、貼片電阻的示例詳解。提供了常用的排阻符號及實物展示，便于感性認識。
列出了常用電阻的單位符號及進階關系。
認知檢測區：提供碳膜電阻，包括1/4W、1/2W、1W三類小功率共6個實際電阻，全部為E24系列阻值；金屬膜電阻1/4W、1/2W、1W三類小功率共6個E96系列阻值實際電阻；貼片電阻類，包括1206、1812、2512三類封裝形式共6個實際電阻。所有電阻兩端提供可供檢測的臺階插座（內孔2MM）。
3.常用二極管學習模塊
底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。對于典型應用及易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。
展示普通二極管、整流二極管、開關二極管、穩壓二極管、發光二極管、光電二極管、變?nèi)荻䴓O管的標示方式，列舉了普通二極管和發光二極管的極性判別方法。展示了整流二極管、開關二極管、穩壓二極管、發光二極管、檢波二極管、紅外發射接收二極管、光敏二極管、貼片二極管、變?nèi)荻䴓O管，雙向觸發二極管的實物及檢測接口。
提供二極管、電容、電阻的綜合應用電路：單相橋式整流濾波電路-DC5V電源的產生電路，帶有熔絲保護及發光二極管指示，通入單相AC220市電即可工作（模塊設有單相電源變壓器），同時該DC5V電源可為其他模塊檢測供電之用。
4.常用晶體管學習模塊
底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。對于典型應用及易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。
對常用晶體管的分類及管腳判斷進行了介紹，展示半導體三極管、達林頓復合管、場效應管MOSFET、絕緣柵雙極晶體管IGBT，單向晶閘管SCR，雙向晶閘管TRIAC的圖示，列舉了常用9013、3DJ6F的識讀方法；展示了小功率三極管、塑封大功率三極管、達林頓復合管、場效應管MOSFET、絕緣柵雙極晶體管IGBT，單向晶閘管SCR，雙向晶閘管TRIAC等實物，提供檢測接口。
展示了常用貼片類三極管如9012,9013,S8050,S8550的實物。
5.常用數碼管顯示學習模塊
底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。方便感性認識、檢測測試，同時也能防止器件的損傷。
展示共陰及共陽數碼管的結構示意圖及常用數字的數碼顯示方法，展示了單位數碼管、雙位數碼管、四位數碼管的實物并提供了可供檢測的臺階插座（內孔2MM）。
6.常用集成IC學習模塊
底盒使用190mm×145mm的開模有機透明塑料底盒，模塊面板采用印制電路板PCB工藝，可以直觀看到器件的實物及相關的原理介紹。對于典型應用及易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。
展示常用集成IC封裝形式，如圓形金屬外殼封裝、單列直插式（SIP）、雙列直插式（DIP）、表面貼裝（SOP）、引線載體（PLCC）、四方扁平（QFP）等等。展示常用芯片引腳順序標示圖。提供了如雙列直插芯片、單列直插芯片、貼片芯片、厚膜電路EXB841、音樂芯片等特殊引腳芯片的實例。
★D、通信板1套
1）實驗臺地址范圍0-255。
2）具有WIFI、RJ45、RS485上位機通信接口。
3）上位機與各學生實驗臺數據交換，接口轉換功能。
4）工作溫度范圍-20℃～+50℃。
★E、實驗臺管理軟件（上位機軟件）（具有軟件著作權）1套
1）添加、刪除、配置各實驗臺模塊。
2）實時監測各實驗臺各項模塊實時參數。
3）遠程控制各實驗臺模塊功能開關，按鍵鎖定。
4）軟件用戶登錄管理功能。
五、本設備可以完成的實訓項目
（一）模擬電子技術實訓項目
項目一 常用二極管的性能測試及應用
項目二 雙極晶體管及場效管輸出特性的測定
項目三 單管放大電路的研究
項目四 兩極放大電路及負反饋放大電路的研究
項目五 助聽器電路的調試（電子產品線路）（綜合應用）
項目六 恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
項目七 三極管放大電路故障排除
項目八 整流、濾波及穩壓電路的研究
項目九 直流穩壓正、負電源電路的研究
項目十 典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）
項目十一 OTL功率放大電路的故障排除
項目十二 LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
項目十三 運算放大器基本運算電路
項目十四 對由運放器組成的積分運算電路、微分運算電路
項目十五 對由運放器組成的電壓比較器傳輸特性的研究
項目十六 氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）
項目十七 方波、三角波和鋸齒波發生器電路的研究與測試
項目十八 三角波、方波及正弦波發生器的制作競賽
項目十九 RC（文式橋式）正弦波振蕩器和制作與調試
項目二十 電容三點式LC正弦波發生器
項目二十一 有源濾波電路研究
項目二十二 直流-直流（DC-DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
項目二十三 恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）
（二）數字電子技術實訓項目
項目一 基本邏輯門電路功能測試
項目二 優先編碼器功能測試
項目三 二進制譯碼器和數據選擇器功能測試
項目四 全加器和超前進位全加器功能測試
項目五 數值比較器功能測試
項目六 七段碼鎖存/譯碼/驅動器功能測試
項目七 各類觸發器功能測試
項目八 雙向移位寄存器功能測試
項目九 二一五一十進制計數器功能測試
項目十 二位十進制計數/譯碼/驅動/顯示電路
項目十一 可逆十進制計數電路功能測試
項目十二 N進制計數電路功能測試
項目十三 555定時器基本應用電路
項目十四 微分型單穩態觸發器
項目十五 集成單穩態觸發器及其應用
項目十六 集成施密特觸發器及其應用
（三）數字/模擬電子技術綜合應用實訓項目
項目十七 聲光控制節能路燈電路（電子產品線路）（綜合應用）
項目十八 8線數據傳輸電路（電子產品線路）（綜合應用）
項目十九 4位環形計數節拍發生器（電子產品線路）（綜合應用）
項目二十 秒脈沖信號發生器（電子產品線路）（綜合應用）
項目二十一 救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
項目二十二 D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
項目二十三 數控變頻三角波-方波發生器
項目二十四 移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
項目二十五 8位優先編碼器搶答電路（電子產品線路）（綜合應用）
項目二十六 觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
項目二十七 數字鐘電路（電子產品線路）（綜合應用）
項目二十八 二位十進制計數符合電路（電子產品線路）（綜合應用）
項目二十九 交通燈控制電路（電子產品線路）（綜合應用）
項目三十 升/降階梯波發生器（電子產品線路）（綜合應用）
項目三十一 光電轉換加/減計數電路（電子產品線路）（綜合應用）
（四）、電力電子技術及應用創新實訓項目
項目一 晶閘管的控制特性及它作為固體開關的應用（電子產品電路）（綜合應用項目）
項目二 單結晶體管觸發電路
項目三 晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
項目四 晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
項目五 IGBT 直流斬波電路的調試與分析（電子產品電路）（綜合應用項目）
項目六 雙向晶閘管單相交流調壓（調光臺燈）電路的制作與調試（電子產品電路）（綜合應用項目）
項目七 功率晶體管（BJT）PWM 控制直流電動機可逆調速電路（電子產品電路）（綜合應用項 目）

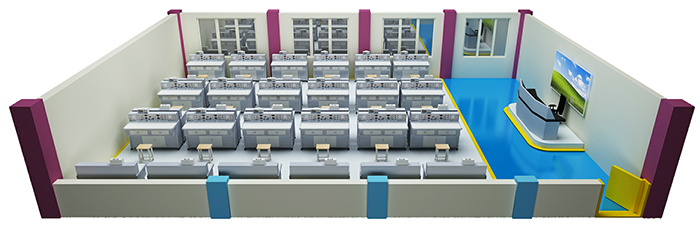

六、設備的配置（以12臺學生臺1臺老師臺為例）：
|
序號 |
產品名稱 |
型號規格 |
每臺配置 |
全室配置 |
單位 |
備注 |
|
1 |
實訓桌 |
帶萬向輪靈活移動 |
1 |
13 |
張 |
鐵質噴塑 |
|
2 |
電子電源臺 |
|
1 |
13 |
臺 |
鐵質噴塑 |
|
3 |
電子透明元件盒 |
配有10塊放置板 |
1 |
13 |
套 |
見表一 |
|
4 |
實訓連接線 |
紅、綠、黑、黃、蘭各10根 |
1 |
13 |
套 |
|
|
5 |
★通訊板 |
1）實驗臺地址范圍0-255。 |
1 |
13 |
套 |
|
|
6 |
★配套教學資源，見附件 |
具有軟件著作權、網絡版 |
|
1 |
套 |
教師配備 |
|
7 |
★基于物聯網學生電源控制系統 |
|
|
1 |
套 |
教師配備 |
|
8 |
★智慧教室綜合測控系統 |
|
|
1 |
套 |
教師配備 |
|
9 |
★實驗臺管理軟件（上位機軟件） |
具有軟件著作權 |
|
1 |
套 |
教師配備 |
|
10 |
教師電腦桌 |
|
|
1 |
張 |
|
表一 電子創新有機透明塑料元件盒清單
|
序號 |
產品名稱 |
型號規格 |
產品代號 |
單位 |
|
1 |
RJ水泥電阻(5W) |
51Ω、100Ω、200Ω |
R01 |
1塊 |
|
2 |
RJ金屬膜電阻(2W) |
330Ω、470Ω、510Ω |
R02 |
1塊 |
|
3 |
RJ金屬膜電阻(2W) |
330Ω |
R03 |
1塊 |
|
510Ω |
||||
|
680Ω |
||||
|
4 |
RJ金屬膜電阻(2W) |
1K |
R04 |
1塊 |
|
2K |
||||
|
3.3K |
||||
|
5 |
RJ金屬膜電阻(2W) |
3.3K |
R05 |
1塊 |
|
4.7K |
||||
|
6.8K |
||||
|
6 |
RJ金屬膜電阻(2W) |
10K |
R06 |
3塊 |
|
22K |
||||
|
47K |
||||
|
7 |
錳銅絲電阻(3A) |
0.1Ω |
R07 |
1塊 |
|
0.2Ω |
||||
|
0.4Ω |
||||
|
8 |
RT碳膜電阻(1W) |
1Ω |
R08 |
1塊 |
|
4.7Ω |
||||
|
10Ω |
||||
|
27Ω |
||||
|
9 |
RT碳膜電阻(1W) |
39Ω |
R09 |
1塊 |
|
47Ω |
||||
|
56Ω |
||||
|
68Ω |
||||
|
10 |
RJ金屬膜電阻(1W) |
100Ω |
R10 |
1塊 |
|
150Ω |
||||
|
200Ω |
||||
|
300Ω |
||||
|
11 |
RJ金屬膜電阻(1W) |
390Ω |
R11 |
1塊 |
|
470Ω |
||||
|
560Ω |
||||
|
680Ω |
||||
|
12 |
RJ金屬膜電阻(1/2 W) |
560Ω |
R12 |
1塊 |
|
820Ω |
||||
|
1K |
||||
|
1K |
||||
|
13 |
RJ金屬膜電阻( 1/2 W) |
1.2K |
R13 |
1塊 |
|
2K |
||||
|
2.7K |
||||
|
3K |
||||
|
14 |
RJ金屬膜電阻( 1/2W) |
4.7K |
R14 |
1塊 |
|
5.1K |
||||
|
6.8K |
||||
|
8.2K |
||||
|
15 |
RJ金屬膜電阻( 1/2W) |
10K |
R15 |
1塊 |
|
15K |
||||
|
27K |
||||
|
33K |
||||
|
16 |
RJ金屬膜電阻( 1/2W) |
51K |
R16 |
4塊 |
|
56K |
||||
|
62K |
||||
|
68K |
||||
|
17 |
RJ金屬膜電阻( 1/2W) |
100K |
R17 |
4塊 |
|
270K |
||||
|
390K |
||||
|
470K |
||||
|
18 |
RJ金屬膜電阻( 1/2W) |
820K |
R18 |
1塊 |
|
1M |
||||
|
2.2M |
||||
|
10M |
||||
|
19 |
RJ金屬膜電阻(1/2W) |
120Ω |
R19 |
1塊 |
|
180Ω |
||||
|
220Ω |
||||
|
620Ω |
||||
|
20 |
RJ金屬膜電阻( 1/2W) |
1.5K |
R20 |
1塊 |
|
2.2K |
||||
|
2.7K |
||||
|
3.9K |
||||
|
21 |
RJ金屬膜電阻( 1/2 W) |
6.2K |
R21 |
1塊 |
|
20K |
||||
|
24K |
||||
|
47K |
||||
|
22 |
RJ金屬膜電阻( 1/2W) |
51K |
R22 |
1塊 |
|
150K |
||||
|
220K |
||||
|
3M |
||||
|
23 |
RJ金屬膜電阻( 1/2W) |
510K |
R23 |
2塊 |
|
1.1M |
||||
|
2M |
||||
|
2M |
||||
|
24 |
CL聚脂膜電容 |
1000pF |
C01 |
2塊 |
|
2200 pF |
||||
|
CBB聚丙烯膜電容 |
3300 pF |
|||
|
25 |
CBB聚丙烯膜電容 |
4700 pF |
C02 |
2塊 |
|
0.01μF |
||||
|
0.022μF |
||||
|
26 |
CBB聚丙烯膜電容 |
0.033μF |
C03 |
4塊 |
|
0.047μF |
||||
|
0.1μF |
||||
|
27 |
CBB聚丙烯膜電容 |
0.22μF |
C04 |
1塊 |
|
0.47μF |
||||
|
1μF |
||||
|
28 |
CBB聚丙烯膜電容 |
0.47μF |
C05 |
1塊 |
|
1μF |
||||
|
0.33μF |
||||
|
29 |
CD鋁電解電容(50V DC) |
3.3μF |
C06 |
2塊 |
|
4.7μF |
||||
|
10μF |
||||
|
30 |
CD鋁電解電容(50V DC) |
100μF |
C07 |
1塊 |
|
220μF |
||||
|
470μF |
||||
|
31 |
CBB聚丙烯膜電容 |
0.5μF（450V AC） |
C08 |
1塊 |
|
1.0μF（450V AC） |
||||
|
32 |
CC瓷片電容 |
20 pF |
C10 |
1塊 |
|
1500 pF |
||||
|
CBB聚丙烯膜電容 |
2200 pF |
|||
|
33 |
CC瓷片電容 |
20 pF |
C11 |
1塊 |
|
CBB聚丙烯膜電容 |
33 pF |
|||
|
100 pF |
||||
|
34 |
可調電容 |
10～60 pF |
C12 |
1塊 |
|
220 pF |
||||
|
20～120 pF |
||||
|
35 |
CC瓷片電容 |
20 pF |
C13 |
1塊 |
|
CL聚脂膜電容 |
2200 pF |
|||
|
5600 pF |
||||
|
36 |
CBB聚丙烯膜電容 |
0.047μF |
C14 |
1塊 |
|
0.01μF |
||||
|
0.1μF |
||||
|
37 |
CD鋁電解電容(50V DC) |
2.2μF |
C15 |
2塊 |
|
33μF |
||||
|
47μF |
||||
|
38 |
WX線繞電位（WX050） |
100(5W)(去蓋) |
RP1 |
1塊 |
|
39 |
WH碳膜電位（WH118） |
470(2W)(去蓋) |
RP2 |
1塊 |
|
40 |
WH碳膜電位(WH118) |
1K (2W) |
RP3 |
1塊 |
|
41 |
WX線繞電位(WX14-12) |
4.7K(1W)(去蓋) |
RP5 |
1塊 |
|
42 |
WH碳膜電位器(WH5) |
10K (1/2W)(去蓋) |
RP6 |
1塊 |
|
43 |
WH碳膜電位器(WH5) |
22K(1/2W) |
RP7 |
1塊 |
|
44 |
WH碳膜電位器(WH5) |
33K(1/2W) |
RP8 |
1塊 |
|
45 |
WH碳膜電位(WH118) |
47K (2W) |
RP9 |
1塊 |
|
46 |
WH碳膜電位(WH118) |
100K (2W) |
RP10 |
1塊 |
|
47 |
WH碳膜電位(WH118) |
470K (2W) |
RP11 |
1塊 |
|
48 |
WH碳膜電位(WH118) |
1M (2W) |
RP12 |
1塊 |
|
49 |
繞線式電位（WXD3-12） |
1K (2W) |
RP13 |
1塊 |
|
50 |
線繞電感 |
電感L=30mH |
L01 |
1塊 |
|
51 |
線繞電感 |
電感L=100mH |
L02 |
1塊 |
|
52 |
色碼電感 |
22μH |
L03 |
1塊 |
|
82μH |
||||
|
180μH |
||||
|
53 |
色碼電感 |
330μH |
L05 |
1塊 |
|
柱形電感 |
47μH |
|||
|
色碼電感 |
100μH |
|||
|
54 |
脈沖變壓器（單雙脈沖） |
KMB-0021 |
T05 |
1塊 |
|
55 |
集成底座 |
8P |
IC1 |
2塊 |
|
56 |
集成底座 |
14P |
IC2 |
5塊 |
|
57 |
集成底座 |
16P |
IC3 |
4塊 |
|
58 |
集成底座 |
18P |
IC4 |
2塊 |
|
59 |
集成底座 |
20P |
IC5 |
1塊 |
|
60 |
集成底座 |
28P |
IC7 |
1塊 |
|
61 |
單向擊穿二極管(穩壓管) |
1N4728A(3.3V 1W) |
VS1 |
1塊 |
|
1N4733A (5V 1W) |
||||
|
1N4735A(6.2V 1W) |
||||
|
62 |
單向擊穿二極管(穩壓管) |
1N4738A(8.2V 1W) |
VS2 |
1塊 |
|
1N4740A(10V 1W) |
||||
|
1N4742A(12V 1W) |
||||
|
63 |
雙向穩壓管 (1W) |
5V |
VS3 |
1塊 |
|
8.2V |
||||
|
10V |
||||
|
12V |
||||
|
64 |
整流二極管 |
1N4007×4 |
VD1 |
1塊 |
|
65 |
開關二極管 |
1N4148×2 |
VD2 |
1塊 |
|
肖特基二極管 |
1N5818 |
|||
|
1N5819 |
||||
|
66 |
三極管 |
TIP42C |
VT1 |
1塊 |
|
BU406 |
||||
|
散熱器 |
ST25×2 |
|||
|
67 |
三極管 |
9012 |
VT2 |
1塊 |
|
TIP41C |
||||
|
散熱器 |
ST25×1 |
|||
|
68 |
三極管 |
9013 |
VT3 |
1塊 |
|
TIP41C |
||||
|
散熱器 |
ST25×1 |
|||
|
69 |
晶閘管 |
BT151 |
VT4 |
1塊 |
|
場效應管 |
3DJ7 |
|||
|
散熱器 |
ST25×1 |
|||
|
70 |
增強型場效應管 |
IRF630 (N溝道) |
VT5 |
1塊 |
|
IRF9620(P溝道) |
||||
|
散熱器 |
ST25×2 |
|||
|
71 |
IGBT管 |
10N60×2 |
VT6 |
1塊 |
|
1N4148×2 |
||||
|
散熱器 |
ST25×2 |
|||
|
72 |
晶閘管電路 |
（51Ω、0.1μF、BT151、FU）×3 |
VT7 |
1塊 |
|
散熱器 |
ST25×3 |
|||
|
73 |
雙向觸發二極管 |
BD3 |
VT8 |
1塊 |
|
雙向晶閘管 |
BT135 |
|||
|
散熱器 |
ST25×1 |
|||
|
74 |
儀表開關 |
KN32B |
S1 |
1塊 |
|
75 |
按鈕開關 |
AN4 |
S2 |
1塊 |
|
76 |
鈕子開關 |
KNX1×2 |
S3 |
1塊 |
|
77 |
白熾燈座 |
|
HL1 |
1塊 |
|
78 |
指示燈 |
6.3V |
HL4 |
1塊 |
|
79 |
熔斷絲 |
|
FU |
1塊 |
|
80 |
電流表插座 |
|
SW |
1塊 |
|
81 |
共陰數碼管 |
0.5吋 |
BX01 |
1塊 |
|
電阻 |
300Ω×8個 |
|||
|
82 |
穩壓集成 |
LM337 |
BX04 |
1塊 |
|
LM317 |
||||
|
散熱器 |
ST25×2 |
|||
|
83 |
MIC聲電傳感器 |
CZN-15EN |
BX05 |
1塊 |
|
石英晶體振蕩器 |
32.768石英晶體 |
|||
|
10MΩ電阻 |
||||
|
33 pF電容器×2 |
||||
|
84 |
揚聲器 |
8Ω |
BX06 |
1塊 |
|
85 |
蜂鳴器 |
TMB12A12 |
BX07 |
1塊 |
|
LED |
5個大（紅） |
|||
|
電阻 |
100Ω/0.25W |
|||
|
86 |
氣敏元件 |
QM-J3 |
BX08 |
1塊 |
|
87 |
三極管插座 |
127-3T |
BX09 |
1塊 |
|
元件插座 |
||||
|
88 |
元件插座 |
127-2T×4 |
BX10 |
1塊 |
|
89 |
音樂芯片 |
CF-60 |
BX11 |
1塊 |
|
紐子開關 |
KNX1 |
|||
|
90 |
保險絲 |
FU |
AX1穩壓管穩壓電路 |
1塊 |
|
二極管 |
1N4007×4 |
|||
|
電容 |
1000μF /50V |
|||
|
100μF /35V |
||||
|
0.1μF |
||||
|
穩壓管 |
1N4733 (5.1V) |
|||
|
91 |
電阻 |
100Ω/0.25W×2 |
AX3銅電阻溫度計電路 |
1塊 |
|
39Ω/0.25W |
||||
|
33Ω/0.25W |
||||
|
溫度傳感器 |
LM35 |
|||
|
琺瑯電阻 |
RX20-10W 20Ω |
|||
|
紐子開關 |
KNX1×2 |
|||
|
電位器 |
470Ω(WH5) |
|||
|
銅電阻 |
Cu-50 |
|||
|
92 |
直流數字毫伏表 |
0～2000mV |
AX4直流數字毫伏表 |
1塊 |
|
93 |
保險絲 |
FU |
AX5直流恒壓源 |
1塊 |
|
二極管 |
1N4007×4 |
|||
|
電容 |
470μF /50V |
|||
|
100μF /25V |
||||
|
0.01μF |
||||
|
集成 |
LM7812 |
|||
|
散熱器 |
ST25×1 |
|||
|
94 |
電位器 |
10K（WH5）×2 |
AX9運放電路 |
1塊 |
|
二極管 |
1N4148×2 |
|||
|
電容 |
10μF /35V |
|||
|
集成 |
OP07 |
|||
|
集成底座 |
8P |
|||
|
95 |
集成運放 |
LM358 |
AX10雙運放電路 |
1塊 |
|
集成底座 |
8P |
|||
|
96 |
繼電器 |
GZR-2 12V |
AX11繼電器驅動電路 |
1塊 |
|
三極管 |
9013 |
|||
|
二極管 |
1N4148 |
|||
|
97 |
電容 |
1000μF/50V×2 |
AX1278系列穩壓源 |
1塊 |
|
0.33μF×2 |
||||
|
插座 |
127-3T |
|||
|
98 |
電容 |
1000μF/50V×2 |
AX1379系列穩壓源 |
1塊 |
|
0.33μF×2 |
||||
|
插座 |
127-3T |
|||
|
99 |
電位器 |
22K(WH5) |
AX14單結晶體管觸發電路 |
1塊 |
|
單結晶體管 |
BT33 |
|||
|
電阻 |
2.2K/0.25W |
|||
|
100Ω/0.25W |
||||
|
560Ω/0.25W |
||||
|
三極管 |
9013 |
|||
|
二極管 |
1N4148Ω×2 |
|||
|
100 |
功放 |
LM386 |
AX15功率放大集成電路 |
1塊 |
|
電阻 |
10Ω/0.25W×2 |
|||
|
電容 |
47nF×2 |
|||
|
10μF/35V |
||||
|
100nF |
||||
|
100μF/35V |
||||
|
集成底座 |
8P |
|||
|
101 |
集成 |
MC34063A |
AX16集成轉換器 |
1塊 |
|
集成底座 |
8P |
|||
|
102 |
撥碼開關 |
紅(5T) 藍(4T) |
AX17單管放大電路 |
1塊 |
|
電阻 |
1K/0.25W×2 |
|||
|
電位器 |
10KΩ(WH5)×2 |
|||
|
插座 |
127-2T×4 |
|||
|
127-3T |
||||
|
103 |
撥碼開關 |
紅(5T) 藍(4T) |
AX18單管放大電路 |
1塊 |
|
電阻 |
1K/0.25W×2 |
|||
|
電位器 |
10KΩ(WH5)×2 |
|||
|
插座 |
127-2T×4 |
|||
|
127-3T |
||||
|
104 |
光電開關 |
GP1A05HR×2 |
AX20電動機測速 |
1塊 |
|
磁性電機 |
385 |
|||
|
固定支架 |
配套 |
|||
|
105 |
鈕子開關 |
KNX1×2 |
AX210-1置數單刀雙擲開關 |
1塊 |
|
106 |
集成 |
CD4011 |
AX22單脈沖信號 |
1塊 |
|
CD1413 |
||||
|
集成底座 |
14P |
|||
|
16P |
||||
|
電阻 |
100Ω/0.25W×4 |
|||
|
51Ω/0.25W×4 |
||||
|
復位開關 |
AN4×2 |
|||
|
LED |
紅×2 綠×2 |
|||
|
107 |
電阻 |
100K/0.25W×10 |
AX23觸摸式編碼開關 |
1塊 |
|
鈕子開關 |
KNX1 |
|||
|
輕觸開關 |
（6×6×4.3）×10 |
|||
|
108 |
電阻 |
51K/0.25W×10 |
AX248421撥碼盤 |
1塊 |
|
夾板 |
KAS-3 |
|||
|
8421撥碼開關 |
KAS-3×2 |
|||
|
二極管 |
1N4148×8 |
|||
|
109 |
集成 |
555 |
AX25CP時鐘脈沖源 |
2塊 |
|
集成底座 |
8P |
|||
|
電位器 |
100k(WH5)×2 |
|||
|
電阻 |
10k/0.25W×2 |
|||
|
300Ω/0.25W |
||||
|
二極管 |
1N4007×2 |
|||
|
電容 |
10μF/35V |
|||
|
0.1μF |
||||
|
0.01μF |
||||
|
鈕子開關 |
KNX1 |
|||
|
LED |
紅（5個大） |
|||
|
110 |
電阻 |
100Ω/0.25W×7 |
AX26發光二極管及驅動 |
1塊 |
|
集成 |
62083 |
|||
|
集成底座 |
20P |
|||
|
LED |
紅×8 |
|||
|
111 |
集成 |
CD4511 |
AX27共陰數碼管 |
3塊 |
|
集成底座 |
16P |
|||
|
電阻 |
100Ω/0.25W×14 |
|||
|
共陰數碼管 |
0.5寸×2 |
|||
|
112 |
LED |
紅×4 綠×4 黃×4 |
AX28交通燈電路 |
1塊 |
|
電阻 |
51Ω/0.25 W×6 |
|||
|
集成 |
MC1413 |
|||
|
集成底座 |
16P |
|||
|
113 |
指針微安表 |
100μA |
|
1塊 |
