電工PLC實訓臺、電工PLC實訓考核裝置

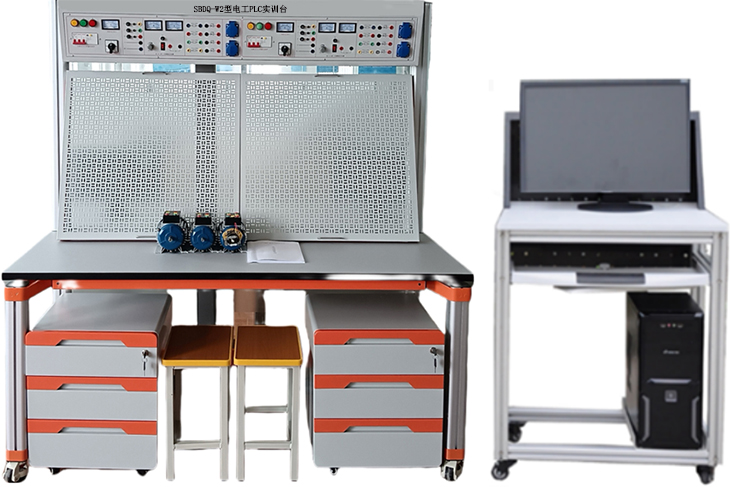

SBDQ-W2型電工PLC實訓臺（單面二組型）

一、電工實訓概述

電工PLC實訓臺、電工PLC實訓考核裝置（雙組型）主要由實訓桌、網孔板、實訓元器件（也可自購）組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、plc觸摸屏編程學習、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。

二、特點

1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目（增購元器件即可增加相應實訓項目）。

2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。

3、實訓臺配備兩組相互獨立的電源，互不干擾，即可以兩個學生同時進行實訓。

4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。

三、電工PLC實訓設備技術指標

1. 外型：整體尺寸1640mm×700mm×1638mm；

2. 實訓臺架的材料：鋼板、鋁合金結構；

3. 電源(雙面具有相同資源)：

1)輸入：三相AC 380V ±10% 50HZ 三相五線；

2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。

3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；

4. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；

5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。

6.4只5408二極管，用于能耗制動的整流電路；三只75Ω/75W電阻用于電動機降壓?jiǎn)?dòng)、一只10Ω/25W用于異步電動機的能耗制動。

9. 可編程控制器：PLC主機采用西門子S7-1200 CPU1214C集成14路輸入10路輸出，PROFINET通訊口，

四、電工PLC實訓考核裝置結構功能

本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。

1、以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方每面是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；

2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；

3、實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×800mm×510mm。

3、網孔板2塊：采用數控沖床精加工而成，網孔分布合理、均勻�？讖浇y(tǒng)一，可在上面安裝的元?dú)饧ǜ黝惖蛪弘姎狻?span lang="EN-US">PLC、單片機、變頻器、觸摸屏等。網孔板厚度1。5MM，大小774*580MM

序號	名稱	型號與規格	數 量
1	單相電度表	DD862-2	2
2	單相閘刀開關	HK8	2
3	拉線開關	4A/250V	2
4	平燈頭	6A/250V	4
5	園形插座	T3-10	2
6	電流互感器	LQG-0.5	2
7	墻壁開關座		4
8	聲控開關	118-B30	2
9	低壓斷路器	DZ108-20/10	2
10	螺旋式保險盒	RL1-15/3A	6
11	直插式保險盒	RT14-20/2A	4
12	交流接觸器	CJX2-0910	6
13	輔助觸頭	F4-22	6
14	熱繼電器	R16B-20/3	2
15	通電延時時間繼電器	ST3PA-B/380V（0-60S）	2
16	時間繼電器座	PF-083A	2
17	3H鐵殼按鈕		4
18	行程開關	LX9-222	4
19	行程開關	LX9-001	4
20	倒順開關	K03-15	2
21	日光燈管	Y210RR25/10W	2
22	鎮流器	13W	2
23	日光燈座		4
26	接線端子排	JF5-2.5/5	5
27	G形導軌		1
28	走線槽		2米
29	螺絲		90
30	螺絲刀		4
31	尖嘴鉗		2
32	剝線鉗		2
33	三相鼠籠異步電動機	380V/Y/△180W，單速	1
34	三相鼠籠異步電動機	380V/Y/△180W，單速，配離心開關	1
35	三相雙速鼠籠異步電動機	380V/Y/△180W	1
36	PLC	CPU1214C	1
