2023年9月17日液壓與氣壓傳動(軋鋼機）綜合實訓裝置

SB-YYQDZG液壓與氣壓傳動(軋鋼機）綜合實訓裝置

一、液壓與氣壓傳動(軋鋼機）綜合實訓裝置概述

液壓與氣壓傳動(軋鋼機）綜合實訓裝置依據相關國家職業標準及行業標準，結合各職業學校機械類、機電類專業要求，按照職業教育的教學和實訓要求而研發，適用職業學校開設的"液壓與氣壓傳動技術"、"液壓傳動與控制"、"液壓與PLC技術"、"氣動與PLC技術"等課程的實訓教學。實訓系統集液壓、氣動、PLC電氣控制及液壓仿真技術于一體，除了滿足專業實訓教學，還能開展技能考核以及職業技能競賽,通過開展項目式實訓，培養學生液壓泵站安裝與調試、液壓系統組裝與調試、氣動系統安裝與調試、電氣控制技術、PLC應用技術和液壓與氣動系統運行維護等職業能力。

二、技術參數

1. 輸入電源：三相四線（或三相五線）～380V±10% 50Hz；

2. 工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）

3. 裝置容量：≤5.0kVA

4. 外型尺寸：實訓平臺尺寸：2200mm×900mm×980mm

雙泵液壓站尺寸：1400mm×700mm×900mm

模擬裝置尺寸：1500mm×400mm×730mm

5. 安全保護：具有漏電壓、漏電流保護，安全符合國家標準

三、產品特點

1. 貼近工業現場：液壓泵站按照工業級標準設計，并增設考核點；液壓和氣動元件采用國內知名品牌，采用液壓比例閥和疊加閥，與行業應用接軌；模擬裝置采用工業典型的控制裝置，接近行業實際運用。

2. 系統組合靈活：采用模塊化結構設計，模塊和模塊之間既可以獨立運行，也可以由幾個模塊組合成綜合控制系統，方便設備的升級和擴展。

3. 綜合性強：系統集各種工業液壓氣動元件、繼電器控制單元、PLC控制單元于一體，是典型的電液氣一體化的綜合實訓設備，不僅可以滿足基本液壓和氣動系統實訓教學、還可以完成工程訓練及職業技能競賽。

4. 實操性強:依據相關國家職業標準、行業標準和崗位要求設置各種實際工作任務，以職業實踐活動為主線，通過"做中學"，真正提高學生的動手技能和就業能力。

5. 噪音低：采用電機和泵軸一體化連接，油箱和實訓平臺分開放置，采用高壓膠管連接，使振源和其它機構不形成共振，大大降低了泵站產生的噪聲和振動。

6. 安全性強：帶有電流型漏電保護，帶有過流保護，防止誤操作損壞設備；帶相序保護，當斷相或相序改變后，切斷回路電源防止電機反轉；系統配有超高壓卸載保護功能，以免損壞元件及保證安全。

四、系統結構與組成

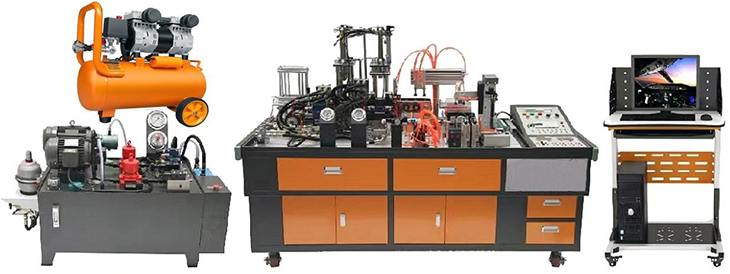

系統由液壓與氣動綜合實訓平臺、工業雙泵液壓站和全自動軋鋼沖壓模擬裝置三大部分組成。

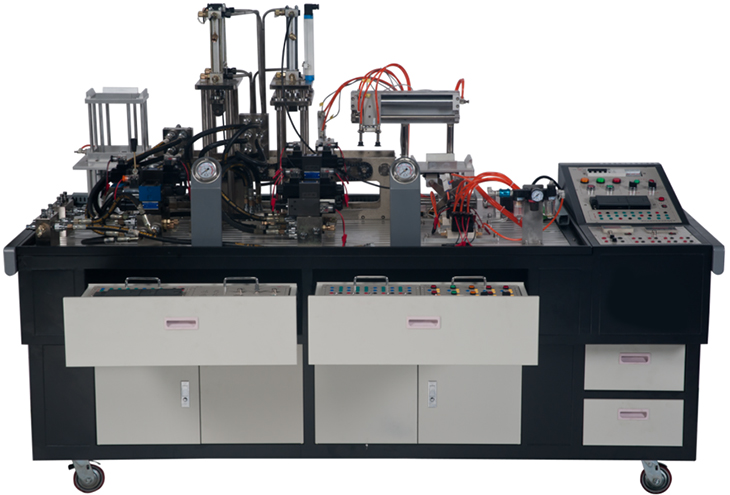

液壓與氣動綜合實訓平臺主要由實訓平臺、液壓元件模塊、疊加閥實訓模塊、氣動元件模塊、電氣控制模塊、液壓與氣動仿真軟件、測控儀表、裝調工具、實訓配件、電腦桌等組成。

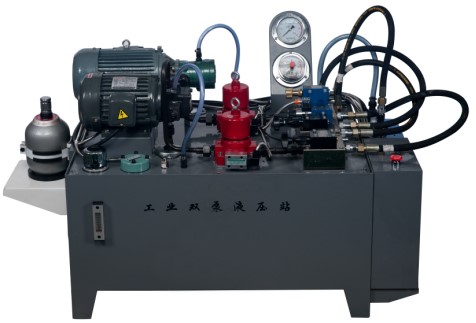

工業雙泵液壓站采用兩套液壓泵機組,其中一套為高壓定量柱塞泵機組，另一套為限壓式變量葉片泵機組，每套泵機組上均安裝有系統調壓組件，配套泵站控制單元，泵站系統中配置有系統壓力表、風冷卻器、蓄能器、液位控制繼電器、油溫液位計、壓力管路過濾器、空氣濾清器等。

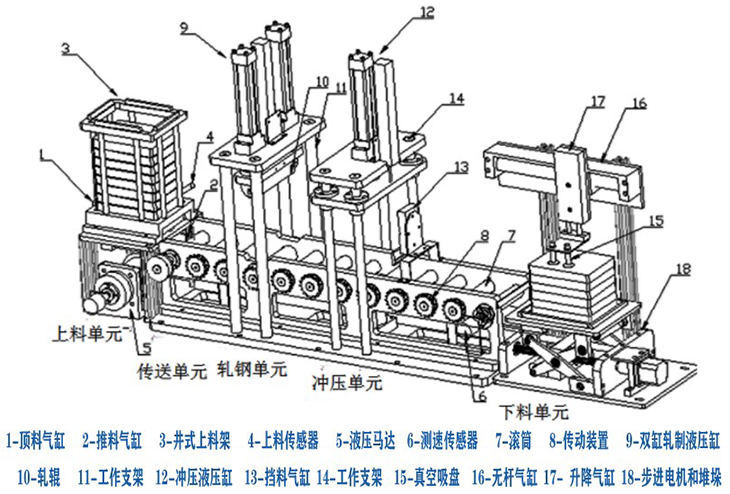

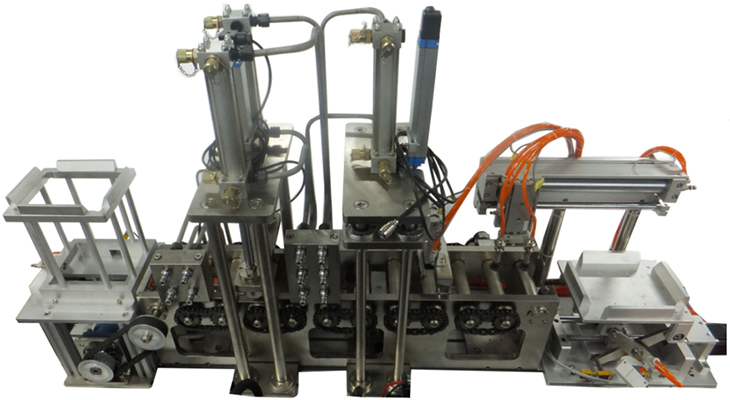

全自動軋鋼沖壓模擬裝置由氣動上料實訓模塊、傳送實訓模塊（液壓馬達控制）、軋鋼實訓模塊（雙缸同步）、沖壓實訓模塊和下料實訓模塊（氣動機械手）組成，通過PLC控制可以完成獨立站點的運行，也可以組成系統實現聯動控制。

序號	實訓模塊名稱		主要配置	數量
1	基礎實訓模塊	實訓平臺	平臺采用鐵質雙層亞光密紋噴塑結構，設有電氣控制部件、實訓元件存儲柜、工具抽屜，底部安裝有4只萬向輪，方便移動和布局。尺寸：2200mm×900mm×980mm	1套
		電腦桌	尺寸：560mm×600mm×1020mm，鋁型材和鈑金結構，用于放置計算機，下方裝有萬向輪	1張
		導線架	歐式導線架，用于懸掛和放置實訓專用連接導線，安裝有五個萬向輪。尺寸：530mm×430mm×1200mm	1套
		空氣壓縮機	公稱容積24L，額定流量：116L/min，額定輸出氣壓1MPa	1臺
		配套工具	電工工具套裝含數字式萬用表、剝線鉗、尖嘴鉗、斜口鉗、螺絲刀、鑷子、剪刀、電烙鐵、烙鐵架、焊錫絲等；內六角扳手（九件套裝）、內六角扳手（4mm）1把、活動扳手（0-150mm）1把、活動扳手（0-250mm）1把、活動扳手（0-300mm）1把、雙開口呆扳手2把。	1套
		實訓配件	工業液壓膠管24根（含兩端快速接頭）；氣管20米、T型三通(APE6)10個、管塞(APE6)10個；專用實訓導線1包；使用說明書及實訓指導書；軟件光盤(包括PLC編程軟件及PLC程序)；保險絲及其它易損件。	1套
2	電氣控制模塊	電源控制單元	電源控制單元由總電源控制及保護單元，電源電壓指示單元、系統啟/�？刂茊卧⑾到y(tǒng)電源輸出單元等組成。	1套
		DW-01 控制按鈕模塊	按鈕模塊配置5只帶燈復位按鈕開關、5只帶燈自鎖按鈕開關、1只急停開關、1只二位旋鈕開關、1只三位旋鈕開關、1只蜂鳴器、以上器件所有觸點全部引到面板上，方便于控制回路的連接。	1套
		DW-02A 西門子主機模塊	采用西門子CPU224XP CN，AC/DC/Relay，14輸入/10繼電器輸出，外加數字量擴展模塊8路繼電器輸出，以及模擬量組合模塊，4輸入/1輸出。	1套
		DW-02B 三菱主機模塊	采用三菱第三代3U系列主機，FX3U-32MR 16點輸入/16點繼電器輸出，外加模擬量組合模塊FX2N4AD，FX2N2DA，4輸入，2輸出。	1套
		DW-03 繼電器控制模塊	配置8只直流24V繼電器，1只直流24V時間繼電器，觸點全部引到面板上，方便于控制回路的連接。開關量(包括線圈)接線端子全部引到面板上，并且線圈得電時有相應的指示燈指示。	1套
		DW-04比例調速閥控制模塊	供電電壓：直流24V±10%；功率：50W；控制電壓：±9V±2%；負載電阻：10Ω；最大輸出電流：2200mA；振蕩頻率：2.5kHz等。	1套
3	測控儀表	耐震壓力表	YN-60ZQ/10MPa 量程范圍0-10MPa，內置甲基硅油	2只
		壓力變送器	0～10MPa	2只
		渦輪流量傳感器	渦輪流量傳感器	1只
		智能測量儀	智能儀表采用LED數碼顯示，內部控制采用先進的人工智能調節（AI）算法，具備自整定（AT）功能	1只
4	液壓元件模塊	雙作用液壓缸	行程200mm	2個
		二位三通電磁換向閥	3WE6A61B/CG24N9Z5L	2只
		二位四通電磁換向閥	4WE6C61B/CG24N9Z5L	1只
		單向閥	RVP8	1只
		液控單向閥	SV10PA2	2只
		單向節流閥	DRVP8-1-10B/	2只
		二通流量閥（調速閥）	2FRM5-31B/15QB	2只
		直動式溢流閥	DBDH6P10B/100	1只
		直動式順序閥	DZ6DP1-5X/75	1只
		直動式減壓閥	DR6DP1-5X/75 YM	1只
		壓力繼電器	HED4OP	2只
		比例調速閥	2FRE6B-20B/25QR	1只
		分支閥	三通2個、四通2個，45#鋼表面鍍鎳處理	1套
		板式閥基座	45#鋼表面鍍鎳處理，閥背部采用彈簧卡扣設計，閥板正面的進出油口安裝有防漏油快速接頭，由正面引出	1套
6	疊加閥實訓模塊	疊加式溢流閥	MBP-01-C-30	1只
		疊加式溢流閥	MBB-01-C-30	1只
		疊加式減壓閥	MRP-01-B-30	1只
		疊加式順序閥	MHP-01-C-30	1只
		疊加式壓力開關	MJCS-02-A-2-DC24	1只
		疊加式壓力開關	MJCS-02-B-2-DC24	1只
		疊加式單向調速閥	MSA-01-X-10	1只
		疊加式單向調速閥	MSB-01-Y-10	1只
		疊加式液控單向閥	MPW-01-2-40	1只
		三位四通電磁換向閥	DSG-01-3C2-D24-N1-50（O型）	1只
		三位四通電磁換向閥	DSG-01-3C4-D24-N1-50（Y型）	1只
		三位四通電磁換向閥	DSG-01-3C9-D24-N1-50（P型）	1只
		帶應急手柄的電磁換向閥	DSG-01-3C3-DC24V-CA-N1（H型）	1只
		疊加閥雙組基礎閥板	45#鋼表面鍍鎳處理，尺寸：150 mm×80mm×100mm	1只
		疊加式電磁單向節流閥	FMS-G0-02A(24V)	1只
		疊加閥三組基礎閥板	45#鋼表面鍍鎳處理，尺寸：200mm×80mm×100mm	1只
		疊加閥頂板	45#鋼表面鍍鎳處理，尺寸：65mm×47mm×40mm	2只
		疊加閥壓力表連接板	45#鋼表面鍍鎳處理，尺寸：65mm×47mm×40mm	2只
7	氣動元件模塊	雙作用氣缸	MAL-CA-32×125-S-LB（含磁性開關及綁帶）	2只
		氣動三聯件	AC2000-08	1只
		調壓閥（帶壓力表）	SR200-08	2只
		單電控二位三通閥	3V210-08NC/DC24V	1只
		單電控二位三通閥	3V210-08NO/DC24V	1只
		單電控二位五通閥	4V210-08/DC24V	3只
		雙電控二位五通閥	4V220-08/DC24V	2只
		三位五通電磁換向閥	4V230C-08/DC24V	1只
		單氣控二位五通閥	4A210-08	2只
		單氣控二位三通閥	3A210-08NO	2只
		單氣控二位三通閥	3A210-08NC	2只
		雙氣控二位五通閥	4A220-08	2只
		氣控延時閥	XQ230650（常閉式）	1只
		氣控延時閥	XQ230650（常開式）	1只
		單向節流閥	ASC200-08	6只
		快速排氣閥	Q-02	2只
		梭閥	ST-01	2只
		與閥	STH-01	2只
		滾輪杠桿式機械閥	S3R-08	2只
		氣動閥底座	200M-3F	2只
		氣動盲板	200M-B	3塊

序號	實訓模塊名稱	主要配置
1	模擬裝置控制單元	采用西門子S7-200SMART CPU CR40數字量24 點輸入/16 點輸出，1 個以太網通信端口,一個RS485串口。
1	模擬裝置控制單元	采用三菱第三代3U系列主機，FX3U-32MT 16點輸入/16晶體管輸出，外加數字量擴展模塊FX2N8EX，8輸入。
2	氣動上料實訓模塊	上料實訓模塊由井式上料機構、頂料氣缸、推料氣缸、機械結構件主要采用硬鋁精加工，表面噴砂處理。
3	傳送實訓模塊（液壓馬達控制）	傳遞實訓單元采用同步帶傳動、鏈條傳動等傳動機構，由擺線液壓馬達、輥子鏈輪、12只滾筒、同步帶輪、基座等部件組成。機械結構件采用45#鋼精加工工藝而成，表面鍍鎳處理。
4	雙軋鋼實訓模塊（雙缸同步）	軋鋼實訓模塊由軋鋼支架、軋鋼輥子、輥子鏈輪、同步液壓缸、直線位移傳感器(CWY-DW-150），機械結構件采用45#鋼精加工工藝而成，表面鍍鎳處理。
5	沖壓實訓模塊	沖壓實訓模塊由沖壓缸、上頂缸、定位缸、機械結構件采用45#鋼精加工工藝而成，表面鍍鎳處理。
6	下料實訓模塊（氣動機械手）	下料實訓模塊由真空吸盤，無桿氣缸、雙聯氣缸、步進電機、機械結構件采用硬鋁精加工，表面噴砂處理等組成。

序號	實訓模塊名稱	主要配置	數量
1	工業泵站油箱	最大容積140L，3mm鋼板，亞光密紋噴塑	1只
2	定量柱塞泵組	定量柱塞泵：5MCY14-1B，排量5cc/r，系統額定壓力：10MPa；電機：三相交流電壓380V，額定功率：3KW，額定轉速1420r/min，絕緣B	1套
3	變量葉片泵組	限壓式變量葉片泵：VP-08額定流量8L/min，系統額定工作壓力：6.3MPa，電機：三相交流電壓380V，額定功率：1.5KW，額定轉速1420r/min，絕緣B	1套
4	定量泵調壓組件	系統調壓閥底座、先導式溢流閥、二位三通電磁換向閥、直動式溢流閥、單向閥等組成	1套
5	變量葉片泵調壓組件	系統調壓閥底座、直動式溢流閥、單向閥等組成	1套
6	蓄能器	NXQ1-L1.6/20-H（含支架及抱箍）	1只
7	風冷卻器	AH0608	1只
8	壓力管路過濾器	QU-H10*20DLS	2只
9	抗磨液壓油	L-HL32號	100升
10	耐震不銹鋼壓力表	YN-100ZQ/10MPa 量程范圍0-10MPa 精度2.5級，內置甲基硅油，含固定支架	2只
11	泵站電氣控制箱	泵站控制電氣部分包含智能溫度儀、液位繼電器，交流接觸器、熱保護器，急停按鈕等器件組成，電氣元件接口全部開放，內置接線端子排，通過PLC可實現自動化遠程控制	1只
12	油箱附件	油溫液位計（YWZ-100T含測溫功能）1只、清潔蓋（FCL-04）1只、空氣濾清器（QUQ2）1只、吸油過濾器（WU-40×100J）1只	1套
