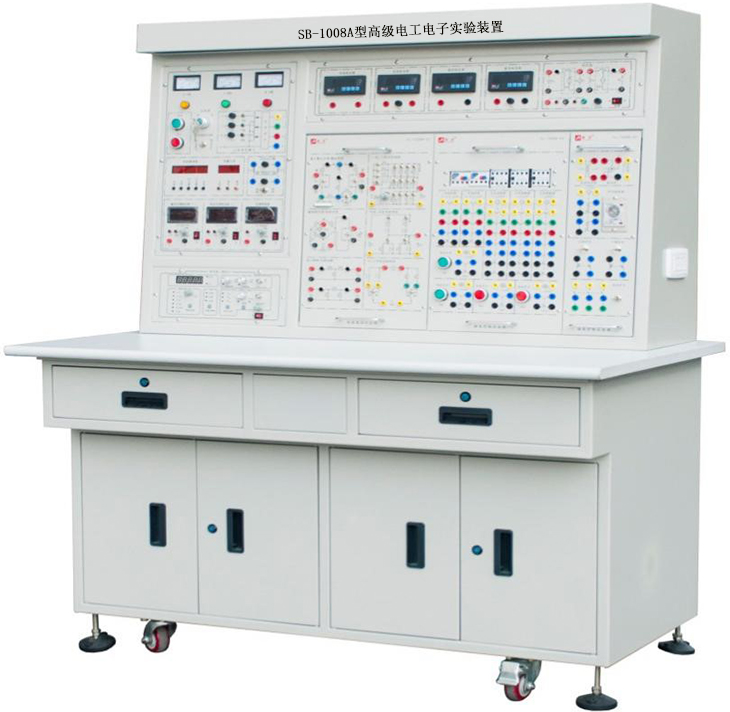

SB-1008A型高級電工電子實驗裝置

高級電工電子實驗裝置，電工電子綜合實訓設備適用于應用型本科、高職高專及高級技師的實驗、實訓要求。適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的《模擬電子技術》、《數字電子技術》、《電路分析基礎》、《電工學》等課程要求。

一、高級電工電子實驗設備描述

高級電工電子實驗裝置是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"的要求，按照職業教育的教學和實訓要求而研發的產品。適合各高職院校的"電路分析"、"電工基礎"、"電工學"、"模擬電子技術"、"數字電子技術"、"電機控制"、"繼電接觸控制"等課程的實訓大綱要求。實驗裝置采用主控制屏和實驗掛箱相結合的形式。所有的實驗單元采用掛箱形式，對于不同的實驗可以選擇相應的實驗掛箱完成。所有的電源、儀表、信號系統固定在主控制屏上。為學校迅速開設實訓課提供了理想的實驗實訓設備。

二、技術參數

1、工作電源：三相五線 AC 380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃）海拔＜4000m

3、外形尺寸： 1500mm×750mm×1610mm

4、整機功耗：≤1KW

三、設備功能特點

本裝置由實驗控制屏、實驗桌、實驗掛箱組成

1、電源控制屏

1.1控制屏采用優質鋼板做骨架，外表面噴塑并經高溫烘烤處理，面板采用優質鋼板加工，表面表面噴塑并經高溫烘烤處理，絲印圖文字符�？刂破劣覀�(cè)可掛放實驗掛箱，卡扣采用IY字形結構

1.2三相四線電源輸入，經漏電保護器、總開關后，由接觸器通過起、停按鈕進行操作，帶黃綠紅三色指示燈提示啟停狀態。

1.3交流電源

提供三相0～450V可調交流電源，同時可得到單相0～250V可調交流電源（交流電源經隔離變壓器后由三相聯軸自偶調壓器輸出，調壓器功率1.5KVA、0～450V），電源輸出設有過流保護裝置，當相間、線間過流或短路均能自動保護，配有三只指針式交流電壓表，通過開關切換，可分別指示三相電網電壓和調壓器輸出電壓。

獨特的線路設計能同時兼顧電機啟動電流和短路保護的要求。即采用延時告警和瞬時告警相結合的方式，延時告警是針對實驗設備在繼電接觸實驗中，電機的啟動電流較大（超過系統的容量）。由于電機的啟動時間不會很長，系統設定的延時時間基本上可以保證電機的正常啟動，又不會使系統長期工作在過載狀態。

1.4直流電源

提供兩路低壓穩壓直流0.0~30V/2A連續可調電源，每路均配有獨立的數字式電壓表指示輸出電壓，電壓穩定度≤0.3%，電流穩定度≤0.3%，設有短路軟截止保護和自動恢復功能。

提供一路0~500mA連續可調恒流源，從0 mA起調，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。

1.5照明系統

設有照明220V/30W日光燈一盞，供實驗照明用；還設有220V/30W的日光燈燈管一支，將燈管的四個頭引出以供實驗用。

1.6定時器兼報警記錄儀（服務管理器）

平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、電源短路總次數、儀表超量告警等。

1.7測量儀表

交流數字電壓表一只，測量范圍0～500V，具有手動量程切換和自動量程切換功能，4位數碼顯示。帶有超量程報警功能，當被測值大于量程值時，告警指示燈亮，蜂鳴器響。切斷總電源解除測量信號后、按鍵復位解除報警。

交流數字電流表一只，測量范圍0～5A，具有手動量程切換和自動量程切換功能，4位數碼顯示，帶有超量程報警功能，當被測值大于量程值時，告警指示燈亮，蜂鳴器響。切斷總電源解除測量信號后、按鍵復位解除報警。

直流數字電壓表一只，測量范圍0～500V，具有手動量程切換和自動量程切換功能，4位數碼顯示。帶有超量程報警功能，當被測值大于量程值時，告警指示燈亮，蜂鳴器響。切斷總電源解除測量信號后、按鍵復位解除報警。

直流數字電流表一只，測量范圍0～5A，具有手動量程切換和自動量程切換功能，4位數碼顯示，帶有超量程報警功能，當被測值大于量程值時，告警指示燈亮，蜂鳴器響。切斷總電源解除測量信號后、按鍵復位解除報警。

1.8人生安全保護體系

設有三項隔離變壓器一組（三相電源經鑰匙開關和交流接觸器后，到隔離變壓器，再經三相調壓器輸出），使輸出與電網隔離，對人身起一定的保護作用

設有電流型漏電保護1，隔離變壓器前的線路有漏電顯現，既能實施保護并切斷輸出電源

設有電壓型漏電保護1，如隔離變壓器后的線路及實驗過程中有漏電現象,既告警實施保護并切斷輸出電源。

設有電壓型漏電保護2，控制屏若有漏電現象，當漏電電壓超過一定值時，即切斷電源

實驗導線及導線：強、弱電連接及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。

2、信號源：

SB-238B雙通道函數/任意波形發生器采用DDS直接數字合成技術，產生精確、穩定、低失真的輸出信號,顯示部分采用2.4英寸（320*240）彩色顯示屏，同時顯示雙通道的波形參數；最高輸出頻率15MHz（正弦波）,250MSa/s采樣率，14bits垂直分辨率；輸出幅度最高可達24Vpp，幅度分辨率最小可達1mV（0.001V）；

采用ABS塑料外殼的臺式設計，交流100 - 240V （AC）寬電壓供電；

完全獨立的雙通道輸出（相當于兩個獨立信號源），能夠同步工作，相位差精確可調；兩個通道的相位調節范圍為0~359.99°，調節精度0.01°；兩個通道的占空比均可獨立調節，調節精度可達0.01%；

豐富的波形輸出：可輸出多達99組函數/任意波形，包含35 組預置波形和64組用戶自定義波形。預置波形包含：正弦波，方波，矩形波（占空比可調），三角波，升鋸齒波，降鋸齒波，洛侖茲脈沖波，多頻音波，無規則噪聲波，階梯三角波，正階梯波，反階梯波，正指數波，反指數波，正下降指數，反下降指數，正對數波，反對數波，正下降對數，反下降對數，線性調頻，心電圖波，梯形脈沖波，辛克脈沖波，窄脈沖波，高斯白噪聲波，調幅波形，調頻波形，正半波，負半波，正半波整流，負半波整流，CMOS(0~12V)，四通道TTL電平和DC電壓，四方脈沖、八方脈沖用戶自定義波形等；

具有64組任意波存儲位，每組存儲深度為8192*14bits；

頻率精度高：頻率精度可達到10-6數量級；

頻率分辨率高：全范圍頻率分辯率1uHz（0.000001Hz）；

具有-12V~+12V的直流偏置功能（<20MHz），分辨率可達1mV；

脈沖波脈沖寬度和脈沖頻率連續可調，調節范圍20ns-1S。脈沖幅度可在0-12V之間連續調節，調節精度0.001V；

無量程限制：全范圍頻率不分檔，直接數字設置；

具有數字信號輸出功能，可實現幅度0~12V的任意CMOS電平；

掃描功能：可對信號的四個屬性：頻率、幅度、偏置、占空比分別進行掃描，具有線性掃描和對數掃描兩種掃描模式，掃描時間可達999.99S,掃描起止點可任意設置；

脈沖串猝發輸出功能：可選手動觸發、內部CH2觸發與外部觸發三種觸發模式,可以使本機輸出1~1048575任意個脈沖串；

VCO功能：支持VCO電壓控制信號各參數輸出功能。

豐富的調制類型：AM、FM、PM、ASK、FSK和PSK調制；

100M頻率計功能：具有頻率測量、周期測量、正負脈寬測量、占空比測量四種測量方式。儀器最大測量頻率可達100MHz，最低測量頻率為0.01Hz；

計數器功能：具有直流和交流兩種耦合測量方式，有效解決交流耦合計數不準的情況。

標配強大的任意波形編輯功能，能夠在PC機上編輯任意波形后下載到儀器輸出波形；

強大的通訊功能，可使用PC機控制該儀器。；

輸出短路保護：所有信號輸出端都可在負載短路情況下工作60S以上；

3、數字示波器：

110MHz帶寬，1GSa/s實時采樣率，雙通道；5.2、7英寸TFT（真彩色）液晶屏幕，65535色，分辨率不低于800 × 480 像素；存儲波形不少于16組；具備U盤存儲功能；具有自動量程功能，支持水平，垂直、單波形/多波形跟蹤；探頭衰減倍數不少1X, 10X, 100X, 1000X，四種；幅度檔位2 mV/div～10V /div按1～2～5進制方式步進；支持光標測量，光標模式不少于電壓差（△V），時間差（△T），時間差&電壓差（△V），自動光標四種模式；內置6位硬件頻率計，可測量2Hz ~ 20MHz；具有電流測量功能，測量范圍：100.0mA/V ~ 1KA/V；USB Device & Host接口；具有30種自動測量功能（峰-峰值、平均值、均方根值、周期均方根值、游標均方根值、頻率、周期、工作周期、最大值、最小值、頂端值、底端值、幅度、過沖、預沖、上升時間、下降時間、相位、正脈沖、負脈寬、正占空比、負占空比、延遲A→B 、延遲A→B 、正脈沖個數、負脈沖個數、上升邊沿個數、下降邊沿個數、面積、周期面積；參數為中文顯示，便于學生理解）,能自定義測量菜單；支持LABVIEW通訊，支持二次開發；一鍵自動調整波形功能（垂直位置調整，水平時基調整，觸發位置調整）；多國語言選擇功能（中英俄德西）；雙顯示視窗放大功能，同時顯示主要波形和放大波形兩部分內容。

4、實驗桌

實驗桌為鋼質雙層亞光密紋噴塑結構，桌面采用防火、防水、耐磨高密度板,結構堅固，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛箱及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個輪子和四個固定調節機構，便于移動和固定，有利于實驗室的布局。

5、實驗連接線

根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構插連接線，里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實驗的安全及合理性。

6、實驗掛件

6.1電路基礎實驗箱

提供基爾霍夫定律（可設置三個典型故障點）、疊加原理、戴維南定理、諾頓定理、二端口網絡、諧振、選頻電路及一、二階電路等實驗。各實驗器件齊全，實驗單元隔離分明，實驗線路完整清晰，驗證性實驗與設計性實驗相結合。

6.2交流電路實驗箱

提供單相、三相負載電路、日光燈、變壓器、互感器及電度表等實驗。負載為三個完全獨立的燈組，可連接成Y或△兩種三相負載線路，每個燈組均設有三個并聯的白熾燈螺口燈座（每組設有三個開關控制三個負載并聯支路的通斷），可插60W以下的白熾燈九只，各燈組設有電流插座便于電流的測試；日光燈實驗器件有30W鎮流器、高壓電容器（0.47UF/500V、4.7UF/500V）、啟輝器及短接按鈕；原、副邊均設有保險絲及電流插座電流的測試；電度表一只，規格為220V、3/6A，實驗時臨時掛上，其電源線、負載線均已接在電度表接線架的接線柱上，實驗方便；鐵芯變壓器一只（50VA、36V/220V），原副邊均設有保險絲便于電流的測試，可進行變壓器原、副繞組同名端判斷及變壓器應用等實驗。

6.3元件箱

設有三組高壓電容（每組1UF/500V、2.2UF/500V、4.7UF/500V高壓電容各一只，用以改變功率因數實驗；提供實驗所需的各種元件，如電阻、二極管、發光管、穩壓管、電位器及12V燈泡等，還提供十進制可調電阻箱，阻值為0~9999.9?/2W。

6.4變換器實驗箱

提供一組流控電壓源CCVS、一組壓控電流源VCCS、一組壓控電壓源VCVS、一組流控電流源CCCS、回轉器及負阻抗變換器。

6.5繼電控制實驗箱一

交流接觸器（線圈電壓為220V）三只、熱繼電器兩只、時間繼電器一只、按鈕開關四只（綠、紅各兩只帶220V指示燈）

6.6繼電控制實驗箱二

行程開關兩只，時間繼電器一只（2組通電延時觸電），電源變壓器220V/26V，整流橋，10Ω/25W電阻，三刀雙擲開關一只。

6.7多功能交流儀表

提供多功能交流儀表兩只：由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用專用芯片計算有功功率、無功功率。功率的測量精度0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質，完成單相電路、三相電路中功率、功率因素的測量。

6.8模擬電路實驗箱

提供直流電源四路（±5V/0.5A和±12V/0.5A、均有短路保護、自動恢復功能）、直流信號源兩路（-5V~+5V可調）、低壓交流電源（0V、6V、10V、14V抽頭一路及中心抽頭17V兩路）、指針式直流毫安表（量程1 mA，內阻100?）、高可靠圓腳集成塊插座（8P 2只、14P 1只）、鍍銀長紫銅管（供插電阻、電容、三級管等）及固定元器件（三端穩壓塊、電容器、信號燈、喇叭、場效應管、三極管、可控硅、整流橋堆、振蕩線圈、功率電阻及電位器等），實驗掛箱可搭載模電實驗模塊或分立元件靈活組合進行實驗。

6.9.數字電路實驗箱

提供直流穩壓電源四路（±5V/0.5A和±15V/0.5A，均有短路保護、自動恢復功能）、脈沖信號源（正、負輸出單次脈沖和頻率為0.5Hz~300kHz連續可調的計數脈沖源各一路）、三態邏輯測試筆（高電平為紅色發光管亮，低電平為綠色發光管亮，高阻態或電平處于不高不低的電平值時黃色發光管亮）、電平批示（15位紅色LED）、邏輯電平開關（15位紅色LED）、四位十進制澤碼顯示器、撥碼開關（四位可逆十進制撥碼開關）、高可靠圓腳集成塊插座（8P、14P、16P、20P、28P及40P各若干個）、可靠的鍍銀長紫銅管及固定器件（10KΩ多圈電位器1只、100KΩ電位器1只、按鈕開關2只以及晶振），實驗掛箱可搭載模電實驗模塊或分立元件靈活組合進行實驗等。

序號	名稱	規格型號	數量	備注
1	高級電工電子實驗裝置	SB-1008A	1臺
2	高級電工電子實驗桌	SB-1008A	1張
3	電路基礎實驗箱	SB-1008A-01	1套
4	元件箱	SB-1008A-02	1套
5	交流電路實驗箱	SB-1008A-03	1套
6	繼電控制實驗箱（一）	SB-1008A-04	1套
7	繼電控制實驗箱（二）	SB-1008A-05	1套
8	多功能交流儀表	SB-1008A-06	1套
9	模擬電路實驗箱	SB-1008A-07	1套
10	數字電路實驗箱	SB-1008A-08	1套
11	變換器實驗箱	SB-1008A-09	1套
12	電度表	DD282	1套
13	綜合電子實驗模塊	SB-1039A	1套	清單另附
14	三相鼠籠式異步電動機（單元）	M2002-A	2臺
15	函數信號發生器	SB-238B	1臺
16	數字示波器	SBDS1102S	1臺
17	實驗輔材		1批	清單另附

實驗輔材詳單
序號	名稱	規格型號	數量	備注
1	白熾燈泡	25W/220V E27	10只
2	保險絲	5×20 5A	15只
3	保險絲	5×20 2A	10只
4	保險絲	5×20 0.5A	5只
5	實驗導線	4號	106條
6	安全連線	4號	40條
7	電子連線	2號	40條
8	實驗用導線		2條	電流表
9	國標電源線		4條
10	五芯護套線	4米	1條	供電線
