52EH+單片機實驗箱,單片機實驗箱

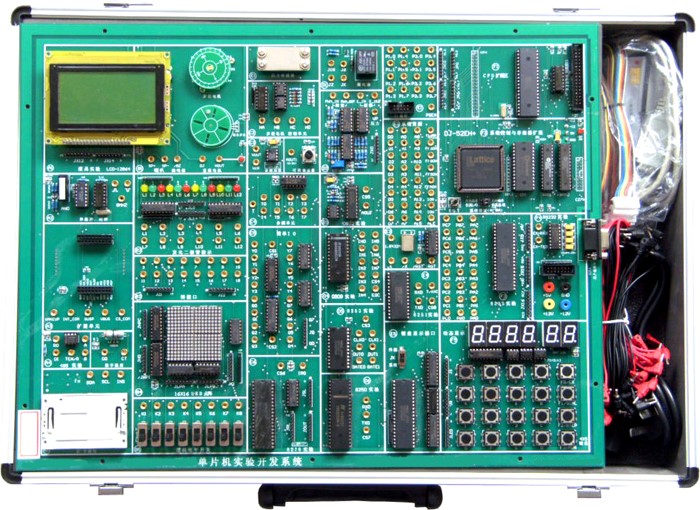

SB-52EH+單片機實驗箱

一、系統簡介

單片機實驗系統是《MCS-51單片機原理與接口》《單片機控制技術》《自動化控制》《EDA》等課程教學的最佳配套實驗設備。以小系統、多功能、易擴展為設計思想，主板以《SB-51系列單片機實驗指導書》基礎實驗為主，增加地址總線、數據總線、控制總線引出和擴展單元（區），這樣學校可以從需要出發，選配各種擴展模塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。

二、系統組成：

·硬件：

（1）開發系統組成：單片機仿真接口（仿真器外接），用戶CPU（AT89S52），系統控制芯片（1032），64K程序存儲器（w27c512），64K數據存儲器（61256x2），開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路.

（2）輸入/ 輸出：128*64 LCD圖文電路（或字符式1602 LCD），單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平輸入/ 輸出電路，排針∕鎖緊孔轉接口、16*16 LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，ISP在線下載接口，打印口，用戶串行接口。

（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；

（4）控制對象：喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等；

（5）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司各種擴展模塊。

·軟件：

系統配置2000/xp等操作平臺的單片機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。

·電源：

系統內置高性能直流穩壓電源。

·機箱：

實驗儀機箱采用輕質鋁合金和高密度防火材料制作而成, 外型高雅氣派,箱體輕便、牢固、不變形，,絕緣安全性能好。

·插孔：

系統采用鎖緊式鍍金大孔座，既美觀大氣，又接觸可靠、方便實驗連接。

三、單片機實驗系統主要特點

（1）仿真器外接：仿真器和實驗系統分開，實驗系統只留仿真器接口，仿真器可單獨使用。實驗儀配置的SB-208型51/96通用單片機仿真器，64K數據空間、64K 程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件提供單步、斷點、暫停、全速運行等調試功能。該實驗儀也可選配Keil-C仿真器，支持Keil-C軟件。在線仿真、在線編程下載，自動識別,無需開關切換，用戶CPU資源全部開放,可支持總線仿真和IO口仿真(P0,P1,P2,P3)。

（2）仿真C8051F 單片機（SOC）：選配SB-C8051F 仿真系統，可對嵌入式系統C8051F 單片機（SOC）實驗、開發的。并配有EC5型USB高速通訊仿真器，通過4腳的JTAG接口可以進行非侵入式、全速的在線系統調試、仿真；集成開發環境支持Silicon Labs IDE和KEIL C軟件。可對嵌入式系統C8051F 單片機（SOC）進行實驗、開發。

（3）仿真AVR ATMEGA16單片機：選配JTAG-ICE仿真系統，可對AVR系統ATMEGA16 單片機實驗、開發的。

（4）支持EDA開發：通過選配EDA擴展卡，實現EDA和單片機兩合一，可分別控制實驗電路。

（5）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

（6）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。

（7）在線下載：在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。

（8）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。
