電子裝配調試實訓臺,電子裝配調試實訓裝置

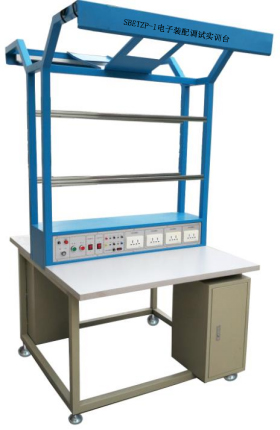

SBETZP-1電子裝配調試實訓臺

一、概述

電子裝配調試實訓臺是我司以培養能力為根本、以就業為導向,緊密結合生產實際和職業崗位的技能要求，按照職業教育的教學和實訓要求而研發的產品�？赏瓿芍行⌒碗娮赢a(chǎn)品的裝配、調試和檢修等實訓，使學生掌握電子產品裝配和調試的基本技能，同時可滿足進行電子制作、電子設計大賽、課程設計、畢業設計等綜合性、設計性、創新性的實訓要求。適合各職業院校電子類專業《電子工藝》課程的實訓教學。

二、電子裝配調試實訓裝置特點

1.采用生產流水線結構，使學生的操作訓練貼近生產實際。加強學生的動手能力、創新能力和知識運用能力。

2.提供多種電子元器件和電子產品裝配工具，不但能鍛煉學生的裝配調試技能，還可以在現有產品的基礎上進行二次開發，以培養學生的創新能力。

3.配套實訓資料齊全：提供每種實訓套件的元器件清單、焊接元器件的裝配圖和調試指導書，完成學生對電路認識、設計、焊接、調試、檢修等多種技能的實訓。

4.可配置通用電工電子實訓掛箱，擴展電工類、電子類的實訓項目。

三、技術性能

1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：＜200VA

4.外形尺寸：1100mm×1300mm×2000mm

四、實訓的基本配置及功能

實訓裝置由實訓臺、電源柜、實訓套件、實訓工具、實訓掛箱等組成。采用兩面雙組型結構，正反兩面資源相同。

（一）實訓臺

實訓臺主要由實訓桌、實訓面板、鋁合金框架、頂部框架等組成。

1.正反兩面各配有一個工具柜，可放置實訓套件、工具和資料等；臺面上鋪有綠色防靜電桌墊；另外還設有四個帶剎車的萬向輪，便于移動和固定。

2.正反兩面各有一塊實訓面板，分別提供九路AC220V電源插座接口和四路固定直流電源，可為實訓掛箱、外配儀器設備提供工作電源；其中四路固定直流電源電壓分別為±12V、±5V，每路均設有短路過流保護和自恢復功能。

3.框架為雙層結構。第一層用于掛放元件盒（焊接工序用）或?qū)嵱?xùn)掛箱（調試工序用）。第二層設有兩塊鋼制看板，可用來夾放相關實訓資料。

4.頂部框架上設有電風扇和30W日光燈（照明設備）各兩個。

（二）電源柜

1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2.輸出電流：20A

3.設有電源插座、風扇、照明日光燈等電源控制系統，可為10個實訓臺提供工作電源；具有三相電源指示、漏電保護功能，使用安全可靠。

（三）實訓套件（2套/臺）

序號	實訓套件	能力目標
1	直流穩壓電源	掌握穩壓電源的工作原理，并學會電子電路的測試、檢修方法與技巧
2	全硅六管超外差式調幅收音機	熟悉集成電路調幅收音機的電路結構及工作原理
3	OTL功率放大電路	掌握互補對稱式OTL功放電路的工作原理，學會測試低頻功率放大器頻率特性的方法，并熟悉常用儀器儀表的使用方法
4	多路搶答器	了解搶答器的工作原理，并進一步熟悉電子電路的裝配、調試、檢修方法
5	聲光雙控節電燈	了解聲光控節電燈電路結構和工作原理，熟悉光敏三極管、555時基電路、雙向晶閘管在電路中的具體應用
6	門鎖防盜報警器	進一步了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理
7	光控音樂門鈴	了解音樂集成塊和光敏三極管的具體應用，熟悉光控音樂門鈴的電路結構和工作原理
8	七彩循環裝飾燈控制器	熟悉七彩循環裝飾燈控制器原理，通過安裝制作七彩循環裝飾燈控制器，使學生進一步熟悉電子電路的制作工藝
9	臺燈調光電路	了解晶閘管和單結晶體管的特性與應用，掌握晶閘管和單結晶體管構成的臺燈調光電路的工作原理
10	編碼電子鎖電路	了解CD4011、74LS20、74LS74芯片的應用，掌握編碼電子鎖電路的工作原理
11	LED數字鐘	熟悉數字鐘的結構及各部分的工作原理，學會將單元電路組成系統電路的方法，熟悉中規模集成電路和顯示器件的使用方法，了解簡單數字系統的實訓調試方法

（四）實訓工具（2套/臺）

配常用的數字式萬用表、元件盒、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、電烙鐵、烙鐵架、焊錫絲、吸錫器、驗電筆、工具箱，同時也可為用戶代辦其它實訓器材。

（五）實訓掛箱（兩組/臺）

1.DY-01常用元器件單元（一）

提供常用的電阻、電容、電感、數碼管、二極管等元器件。

2.DY-02 常用元器件單元（二）

提供電位器、三極管、穩壓管、繼電器、復位按鈕、晶體管、晶閘管、蜂鳴器、變壓器（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）等元器件。

3.直流電源單元

每工位裝有單路程控直流穩壓電源（0-30V/2A，步長0.01V）連續可調，三位半數顯表指示電壓輸出值）、過流保護(OCP),過壓保護(OVP)；USB接口,通訊軟件；直流電源（具有輸出端短路保護功能），內嵌式測量儀器（供兩工位使用）DY-04 測量儀表單元

(1)直流數字電壓/電流表一只：三位半數字顯示，精度0.5級；電壓表量程分200mV、2V、20V、200V四檔，輸入阻抗為10MΩ；電流表量程分2mA、20mA、200mA、2000mA四檔，琴鍵開關切換選擇，設有過載保護功能。

(2)交/直流數字電壓表一只：三位半數字顯示，精度0.5級，量程分200mV、2V、20V三檔，琴鍵開關切換選擇；交流數字電壓表（真有效值）頻帶范圍10Hz～1MHz。
