電氣裝配與調試實訓平臺,電氣裝配調試實訓設備

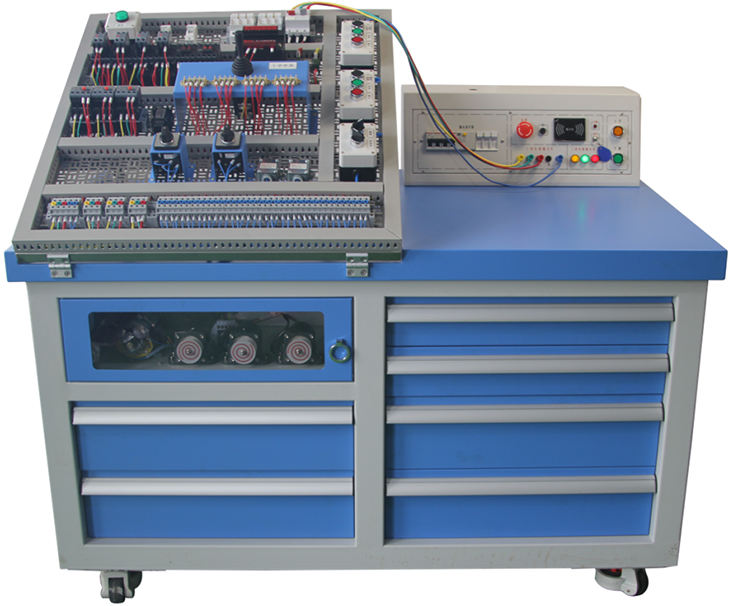

SBWDG-02F電氣裝配與調試實訓平臺

一、產品特點

1.電氣裝配與調試實訓平臺主要包含操作平臺、電源控制屏、電氣考核板、電器元件、電氣安裝、電氣調試與實訓室信息化配套教學資源。適用于《電工國家職業技能標準》初、中、高培訓、鑒定要求。

2.平臺配套抽屜用于存放元器件及實訓導線等。

3.平臺加入電動調節機構，可以根據不同的工作任務，對網孔板進行多角度調節，便于器件的安裝與接線等。

4.平臺電機全部裝在桌體內部，采用有機玻璃自吸門防護的同時，不影響觀測。對應電機配有標牌指示。

5.電源輸出采用ID刷卡輸出，保證電源指定輸出模式，可擴展視頻采集系統，能夠?qū)崟r(shí)跟蹤記錄考核人員操作過程，滿足考評員評分需求。

二、技術性能

1.交流電源：三相五線AC380V±10% 50Hz

2.降下尺寸：1300×800×1030mm（長×寬×高）

升起尺寸：1300×800×1515mm（長×寬×高）

3.整機功耗：≤1.5kVA

4.安全保護措施：設備具有接地保護、漏電保護功能，安全性符合相關的國標標準

三、基本配置

實訓裝置主要由實訓桌、智能電源控制屏、電氣網孔板、電器元件與電氣線路檢測系統等組成。

1.實訓桌

1.1 實訓桌主體采用優質鋼管和鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑處理；

1.2 桌體配有儲物抽屜和電機放置柜，儲物抽屜配套有專用器件內腔存放盒，器件可實現一對一存放管理。電機放置柜配有機玻璃自吸門，保護操作者的同時，也不影響觀察電機的動態，尺寸為：560*172mm，底部配有4個工業級福馬輪，方便移動和固定；

1.3 桌體側面采用工業航空插座，引出電機電氣接口，實現與機械傳動設備機電聯調考核；

1.4 配置雙套工業級推力升降器，直流同步驅動，使電氣網孔板0-75度可調，學生可以根據身高和操作習慣進行角度調節，符合人機工程需求；

1.5 桌面采用冷軋鋼板，外表噴涂彩色環氧聚塑處理，可以放置競賽資料圖紙、安裝工具與器件等。

2.智能電源控制屏

2.1 電源控制屏斜面弧度設計，符合人工視覺與操作，主要包含設備總電源開關、電源供電指示、電源輸出安全插座、三相電源輸出插座、單相電源輸出插座等構成�？梢钥刂瓶荚嚻脚_(tái)的電源，同時反饋電源的工作信息。

2.2 市電三相五線電源輸入，經漏電保護器與熔斷器保護之后，通過智能ID刷卡控制電源輸出，并設有急停按鈕；

2.3 提供AC380V、AC220V交流電源，帶有電源監視，采用安全導線插座接口，通過安全實驗導線進行連接。

3.電氣網孔板

3.1 采用不銹鋼材質，用于機床電氣裝調維修實訓和考核。由一線品牌的電器元件（空氣開關、熔斷器、交流接觸器、時間繼電器、熱繼電器、按鈕、指示燈、接線端子等）、通用安裝板、角度調節機構等構成。角度調節機構根據人體工程學設計，安裝板可在0-75°調節；

序號	器件名稱	型號	數量	備注
1	低壓斷路器	DZ108-20/10-F（0.63～1A）	1只	德力西
2	熔斷器	RT18-32/3P	2只	德力西
3	熔斷器	RT14-20	2只	德力西
4	熔斷芯	RT18-32-3A	6只	德力西
5	熔斷芯	RT18-32-2A	3只	德力西
6	交流接觸器	CJX2-0910	7只	德力西
7	中間繼電器	JZC1-22/AC220V	1只	德力西
8	輔助觸頭	F4-11	6只	德力西
9	熱繼電器	JRS1D-25/Z(0.63-1A)	3只	德力西
10	熱繼電器座	JRS1-25	3只	德力西
11	電磁閥	SA1192	1只	德力西
12	控制變壓器	BK-150	1只	德力西
13	行程開關	LX19-001	3只	德力西
14	按鈕開關盒	3位	2只
15		2位	1只
16		1位	1只
17	按鈕（不帶燈）	黑、綠	2只
18	按鈕（不帶燈）	紅	3只
19	旋鈕開關	兩檔	2只
20	十字開關	帶支架	1只
21	凸輪開關	LW42A2-3142-LF3197帶支架	2只
22	線繞式電阻器	25W-330Ω	2只
23	指示燈	22mm 綠色	1只
24	零線排	5孔帶塑料外殼	1只
25	端子排	2.5平方	配套
26	線槽	30	配套
27	端子排標簽	塑料白	配套
28	導軌	C40 鋁質	配套
